3.2.6. Детекторы серии IQ200

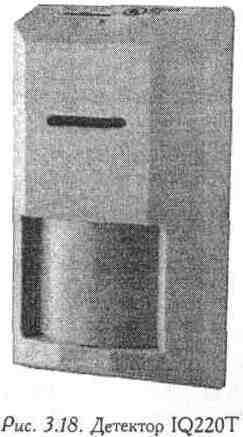

Пассивные инфракрасные детекторы движения серии IQ200 компании IntelliSense используют комбинацию четырех пироэлементов с регулируемой чувствительностью. Приборы (рис. 3.18) предназначены для организации охраны и установки в жилых помещениях, офисах и на небольших предприятиях. Детектор IQ220T имеет радиус действия 12 м, а детектор IQ260T —18м. Особенности детекторов серии 10200:

> возможность регулировки размеров зоны обнаружения;

> светодиодная индикация режима работы;

> устойчивость к радиопомехам;

> устойчивость к белому свету;

> температурная компенсация.

В модели IQ220T реализована запатентованная технология С&К, благодаря которой практически полностью исключены ложные срабатывания системы. Многосегментное зеркало и линза Френеля обеспечивают зону обнаружения площадью около 200 м2. С помощью набора линз можно получить необходимую диаграмму направленности детектора (рис. 3.19). Прибор может оснащаться линзой «горизонтальная занавеска» для защиты от ложной тревоги, вызванной домашними животными. Детектор содержит два двойных пироэлемента с регулируемой чувствительностью.

Основные технические характеристики приборов серии IQ200:

Размер зоны обнаружения:

IQ220T,M................................................................................ 12х12

IQ260T, м................................................................................ 18х15

Устойчивость к радиопомехам на расстоянии 3 м

в диапазоне 27-1000 МГц, Вт .......................................................... 100

Устойчивость к белому свету на расстоянии 2,4 м, кд....................... 20000

Напряжение питания, В.............................................................. 10—14

Потребляемый ток (при напряжении питания +12 В), мА ......................30

Выходные реле:

реле тревоги, мА/В .............................................................. 100/30

реле вмешательства, мА/ В ...................................................... 25/30

Диапазон рабочих температур, °С ...................................... от -18 до +65

Габаритные размеры, мм ........................................................ 130х70х60

Масса, г .......................................................................................... 227

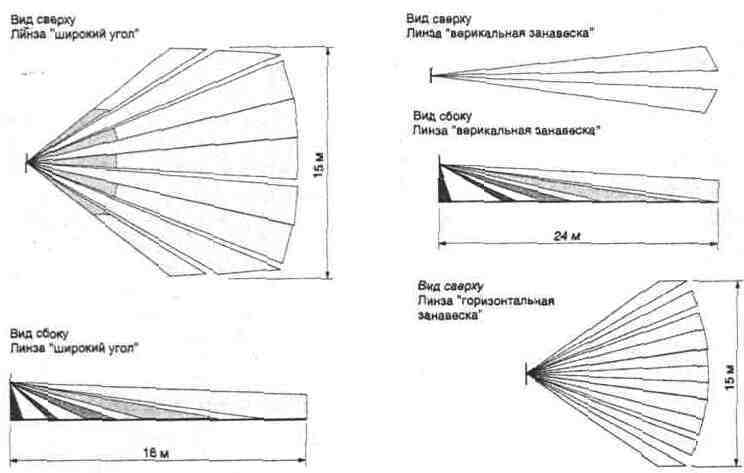

Рис. 3. 19. Зоны обнаружения детектора IQ200T

Детекторы серии IQ200 устанавливаются на стену или в угол помещения. Возможно применение дополнительного поворотного кронштейна для лучшего перекрытия охраняемой зоны. Современный дизайн прибора хорошо вписывается в любой интерьер квартиры или офиса.
