3. 3. 2. Детекторы движения серии 8100S

Детекторы движения серии 8100S компании С&К используются тогда, когда требуется обеспечить надежную охрану в неблагоприятных условиях окружающей среды. Прочный корпус (рис. 3. 24) и высокая устойчивость работы позволяют использовать детектор в промышленных условиях. Максимальная дальность действия детектора 8120S достигает 61 м, что делает его идеальной альтернативой активным инфракрасным детекторам.

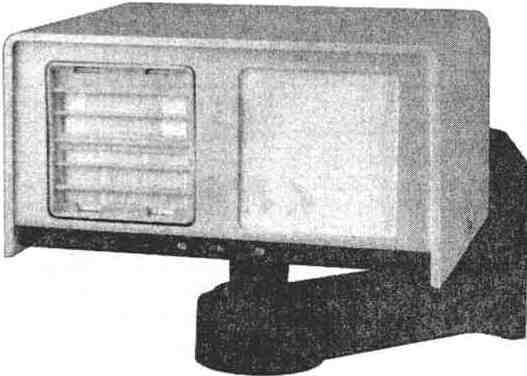

Рис. 3. 24. Детектор 8110S

Особенности детекторов серии 8100S:

> контроль работоспособности;

> комбинация ПИК и радиоволнового детекторов;

> высокая чувствительность;

> высокая помехоустойчивость

> ударопрочный стальной корпус;

> непрерывная работа радиоволнового и ПИК детекторов.

Детекторы движения серии 8100S используют пассивную ИК и микроволновую технологии, которые обеспечивают необходимую помехоустойчивость, чувствительность и стабильность работы приборов в целом. Детекторы 8110S и 8120S имеют узкую диаграмму направленности, a8140S — широкую (рис. 3. 25). Соотношение размеров зон обнаружения при установке детектора на высоте 3, 65 м приведены в табл. 3. 2. Детектор 8140S имеет 19 лучей детекции, образующих дальнюю (11 лучей), промежуточную (5 лучей) и ближнюю (3 луча) зоны обнаружения, а детектор 8120S — 9 лучей детекции, образующих дальнюю (1 луч), промежуточную (5 лучей) и ближнюю (3 луча) зон соответственно.

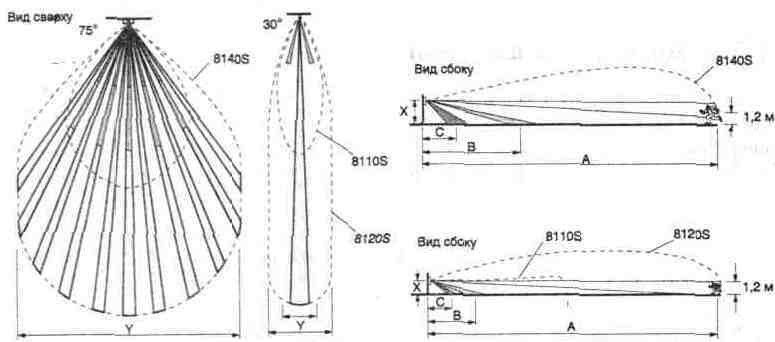

Рис. 3. 25. Зоны обнаружения детекторов серии 8100S

Основные технические характеристики приборов серии 8100S:

Размер зоны обнаружения, м:

8140S..................................................................................... 2.7х21

8110S...................................................................................... 37х3

8120S...................................................................................... 61х5

Рабочая частота микроволнового источника, ГГц........................ 9—10, 687

Устойчивость к радиопомехам на

расстоянии 3 м при частоте 27— 1000 МГц, В/м................................. 100

Напряжение питания, В........................................................... 5, 5—16, 0

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 35

Выходные реле:

реле тревоги................................................................ трехполюсное

реле вмешательства...................................................... двухполюсное

реле неисправности...................................................... трехполюсное

Габаритные размеры, мм..................................................... 210x110x142

Масса, кг....................................................................................... 2, 75

Таблица 3. 2 Размеры зон обнаружения детекторов серии 8100S (к рис. 3. 25)

Модель

Высота установки, м

Длина, м

Ширина, м

Х

А

В

С

Y

8140S

3, 65

27

11

4

21

8110S

3, 65

37

9

4

3

8120S

3, 65

61

12

4

5


Детекторы имеют запатентованную цепь «Информер», которая используется для'контроля работоспособности прибора. При сопоставлении сигналов от обоих детекторов неоднозначность в их показаниях может означать, что один из датчиков блокирован или неисправен. Сравнивая количество несоответствий (четыре возможных варианта), цепь «Информер» фиксирует неисправность детектора и выдает соответствующее извещение (выходное реле неисправности).

Неисправность детектора может быть определена пользователем на месте (мигание красного светодиода) или по информации, передаваемой на контрольную панель при помощи специального, не входящего в комплект поставки, реле.

Детекторы движения серии 8100S выполнены в стальном корпусе совместно с реле вмешательства, что позволяет использовать их в сложных производственных и природных условиях.
