5. 3. Телевизионные видеокамеры наблюдения

Обеспечить безопасность в современных условиях немыслимо без широкого использования технических средств. Однако сориентироваться в нынешнем изобилии различных телевизионных камер наблюдения очень сложно (рис. 5. 11). Телевизионные камеры наблюдения предназначены для видеоконтроля входных дверей, ворот, периметров и других объектов. Поэтому устанавливают их, как правило, на улице. В связи с этим к телевизионным камерам наблюдения предъявляются определенные требования по их конструктивному исполнению.

Телевизионная камера должна иметь законченную конструкцию для установки на внешних объектах при непосредственном контакте с окружающей средой без дополнительных защитных приспособлений. Корпус (гермобокс) телевизионной камеры наблюдения должен обеспечивать надежное функционирование оптики и электроники, особенно в плохих погодных условиях (дождь, снег и т. п.). Электронная схема термостабилизации должна обеспечивать постоянную температуру внутри термобокса (порядка+ 20°С) не зависимо от температуры наружного воздуха, а система обогрева стекла должна исключать его обмерзание в зимнее время. Телевизионная камера наблюдения должна обладать высокой чувствительностью, обеспечивать надежную идентификацию объектов при любых условиях освещенности и круглосуточный визуальный контроль охраняемого пространства. Помимо этого, потребляемый ток камеры от источника питания не должен превышать десяток-сотен миллиампер.

Кронштейны крепления и поворотные устройства телевизионных камер должны обладать повышенной механической прочностью и обеспечивать максимальную зону обзора.

Телевизионная камера наблюдения должна быть адаптирована к сложным российским климатическим условиям — диапазон рабочих температур должен быть от -40°С до+ 50°С.

Учитывая широкий спектр различных моделей ТВ ПЗС-видеокамер наблюдения на российском рынке, в качестве примера приведем технические характеристики только одного изделия каждой фирмы. Это позволит сориентироваться среди многообразия продукции ведущих фирм мира, занимающих главенствующее положение в данной области.

В табл. 5. 6 приведены основные технические характеристики отечественных и зарубежных черно-белых телевизионных видеокамер с электронным затвором.

В табл. 5. 7 приведены основные технические характеристики цветных телевизионных видеокамер с электронным затвором.

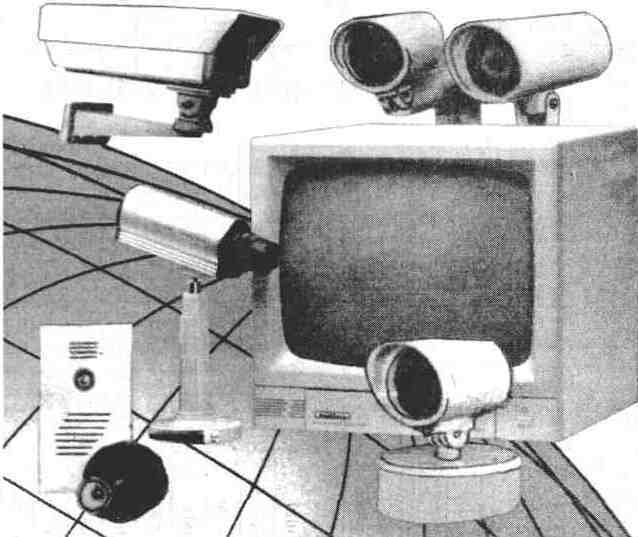

Рис. 5. 11. Телевизионные камеры наблюдения

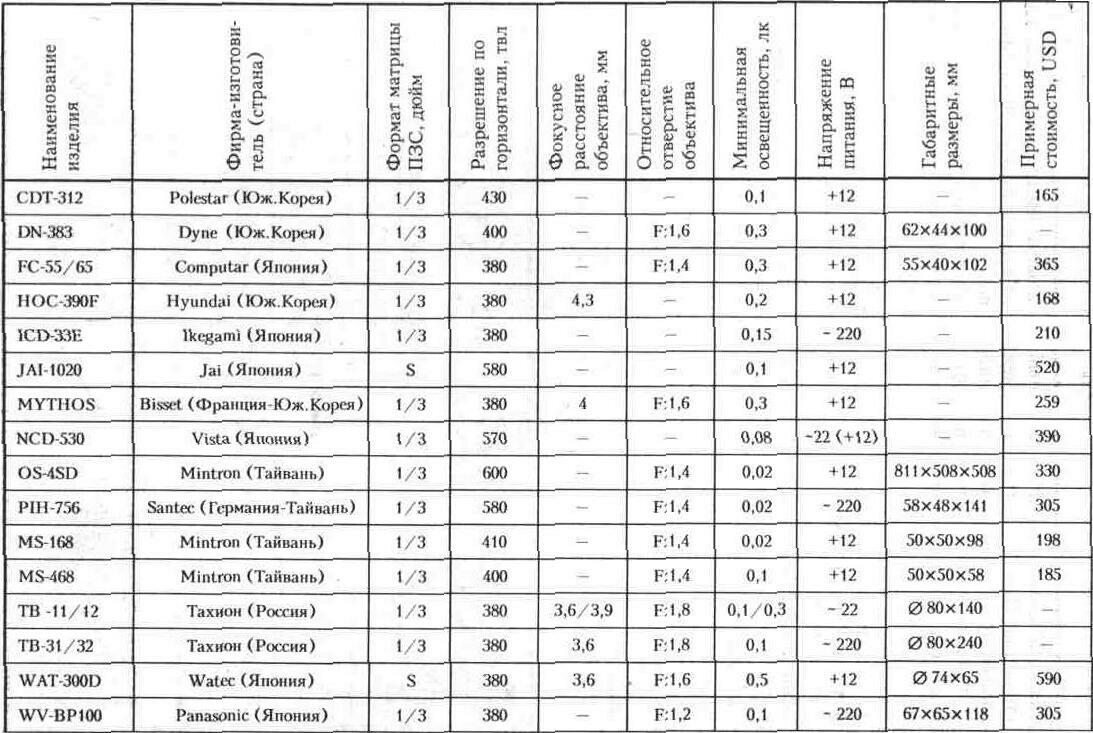

Таблица 5. 6. Черно-белые телевизионные видеокамеры


Таблица 5. 7. Цветные телевизионные ПЗС-видеокамеры

Наименование изделия

СС-312

CD-08

JAI-2080

NCD-5130

VTC-1400

WAT-202B

WV-CP210

Фирма- изготовитель (страна)

Polestar (Южная Корея)

Computar (Япония)

Jai (Япония)

Vista (Япония)

Santec (Германия-Тайвань)

Watec (Япония)

Panasonic (Япония)

Формат матрицы ПЗС, дюйм

1, 3

1/3

1/3

1/3

1/3

1/3

1/3

Разрешение по горизонтали, твл

350

430

450

470

330

420

330

Минимальная освещенность, лк

2

1

3

2, 2

2

3

1, 5

Фокусное расстояние объектива, м

-

6, 5 - 52

6-90

-

-

-

-

Относительное отверстие объектива

-

F: 1, 8

-

-

F: 1, 4

F: 1, 2

F: 1, 2

Габаритные размеры, мм

-

45х74х48

-

-

65х55х142

44х44х53

67х65х118

Напряжение питания, В

+ 12

+ 12

+ 12

220 (+ 12)

+ 12

+ 12

220

Примерная стоимость, USD

380

1020

1780

687

440

715

580
