Электричество - Друг и Враг

Электричество является не только источником благ, но и основой для многочисленных забот по его рациональному и безопасному использованию. Ответом на эти общие вопросы и посвящена настоящая глава.

Каков порядок допуска в эксплуатацию производственных потребителей?

Сложившаяся монополия государственных энергосистем определяет единство требований к порядку допуска в эксплуатацию потребителей. Основным правовым документом, регулирующим взаимоотношения энергоснабжающей организации и потребителя (абонента), является договор. В договоре указываются количество, сроки и качество подлежащей отпуску электроэнергии; категория потребителей; порядок определения цены отпускаемой электроэнергии; способ и условия контроля потребления электроэнергии с указанием приборов, по которым он будет производиться; формы расчета; обязательство обеспечить установленный договором режим потребления; обязательство потребителя допускать представителей электроснабжающей организации и органов Государственного энергонадзора для проверки технических средств коммерческого учета электроэнергии, состояния электрооборудования и электроустановок потребителей. Договоры на снабжение электроэнергией заключаются в письменной форме по инициативе абонента не позднее чем за три месяца до начала потребления. Договор не реже чем через каждые три года подлежит обновлению и корректировке. При сдаче собственности в аренду потребитель письменно сообщает энергоснабжающей организации наименование арендатора, характер деятельности и сроки аренды, заключает договор о взаимоотношениях с организацией-арендатором и продолжает расчеты за потребленную электроэнергию с электроснабжающей организацией по установленным тарифам.

Обязательным условием заключения договора на снабжение электроэнергией является наличие у потребителя: технических условий на присоединение к электрическим сетям энергоснабжающей организации; акта границ балансовой принадлежности и ответственности сторон; установленных и готовых к эксплуатации технических средств учета потребления электроэнергии; согласованной с энергоснабжающей организацией годовой потребности в электроэнергии и мощности, подтвержденной соответствующими документами.

Подача напряжения на новые электроустановки производится при наличии акта допуска их в эксплуатацию, заключения органа Госэнергонадзора о соответствии объекта утвержденной проектно-сметной документации после заключения договора на пользование электроэнергией, проверки и установки приборов учета и при наличии наряда Энергонадзора на включение электроустановки.

До пуска электроустановок в эксплуатацию они должны пройти приемосдаточные испытания и быть приняты потребителем от монтажной или пусконаладочной организации по акту в соответствии с действующими правилами. Электроустановки с сезонным характером работы (дома, зоны отдыха и т. п.) должны ежегодно перед включением предъявляться для осмотра инспектору Госэнергонадзора. В договоре между абонентом и энергоснабжающей организацией указываются данные о присоединенных к сети абонента субабонентах (наименование, мощность, электропотребление, расчетные счетчики, тарифы и т. д.).

Абоненты рассчитываются за электрическую энергию, потребленную ими и субабонентами, по тарифам, установленным для соответствующих групп потребителей, к которым они относятся (жилой сектор, электроплиты, производственные потребители и т. д.).

Kак и кого получить разрешение на подключение жилого дома?

После завершения монтажа электроустановок потребитель (владелец дома) должен подготовить документацию:

• согласованный проект электроснабжения (или подробную схему);

• протокол измерения сопротивления тока заземляющего устройства и повторного заземления;

• протокол проверки цепи между заземлителями и заземляющими элементами токоприемников;

• акт на скрытые работы по монтажу кабелей проводок и заземляющих устройств;

• технические паспорта на силовое электрооборудование и приборы учета с отметкой торгового предприятия или справку о приобретении;

• технические условия и справку владельца электрических сетей, ведавших технические условия, об их выполнении.

При наличии указанной документации потребитель подает заявление на отпуск электроэнергии и вызов представителя предприятия Энергонадзор. Представитель должен:

• осмотреть выполненный монтаж электроустановок на соответствие проекту и Правилам устройства электроустановок;

• проверить соответствие результатов проведенных испытаний нормам;

• провести инструктаж владельца электроустановок по основным мерам безопасности при эксплуатации, о чем делается соответствующая запись в заявлении-обязательстве владельца.

Право пользования электроэнергией потребителю предоставляется после допуска электроустановок к эксплуатации и выдачи абонентской книжки или абонентской карточки. Присоединение электроустановок к электросети производится персоналом предприятия, выдавшего технические условия, по наряду предприятия Энергонадзор.

Что делать если вы хотите использовать электрическую энергию для нагрева?

Для получения разрешения на применение электроэнергии для нагрева потребитель представляет материалы, обосновывающие целесообразность данного решения: технико-экономическое обоснование выбора электронагрева; перечень видов электротермической технологии; перечень электронагревательных устройств, предполагаемых к установке, с указанием их паспортных данных; перечень мероприятий по снижению потребляемой мощности в часы максимума нагрузки энергосистемы; перечень приборов и устройств, контролирующих включение нагрузки.

К технологическим процессам с использованием в тепловых процессах электрической энергии относят местный обогрев животных и птицы (коврики, брудеры, электрообогреваемые полы и т. п.):

нагрев воды и получение пара для запаривания кормов, пропаривания молочной посуды, промывки молокопроводов, пастеризации молока:

подогрев воды для поения скота; поддержание необходимого температурного режима в хранилищах фруктов, овощей и семенного зерна.

При применении электроводонагревателей мощностью более 10 кВт они должны быть оборудованы аккумуляторами нагретой воды.

Применение электронагревательных устройств для целей отопления и горячего водоснабжения в организациях, в помещении контор, клубов и т. д., где имеются источники центрального или местного теплоснабжения, а также в помещениях гаражей для личного автотранспорта запрещается.

Надо ли получать разрешение на установку стационарных электроплит и каков его порядок ?

Не требуется разрешение на установку стационарных плит для приготовления пищи:

- при установке бытовых кухонных плит в жилых домах высотой 9 и более этажей независимо от места их строительства и ведомственной принадлежности;

- при установке бытовых кухонных электроплит и электротитанов в общежитиях независимо от этажности;

- при установке электротермического оборудования в детских яслях-садах, общеобразовательных школах, школах-интернатах, техникумах, институтах, профтехучилищах, больницах и поликлиниках, в буфетах и кафе театров и кинотеатров.

Во всех прочих случаях разрешение должно быть выдано в соответствии с общими правилами получения разрешений на подключение электроэнергии для нагрева.

Как организуется учет электроэнергии?

Для коммерческого учета используют только технические средства, включенные в реестр Госстандарта. При питании от одного источника электроснабжения нескольких потребителей различных тарификационных групп приборы учета должны быть установлены для каждой тарификационной группы. Это требование касается как абонентов, так и субабонентов. В жилых домах расчетные электросчетчики устанавливают на каждую квартиру (абонента), а также для учета электроэнергии, расходуемой для общедомовых нужд (освещение подъездов, работа лифтов и т. п.).

Технические средства коммерческого учета (электросчетчики, сумматоры и т. п.) после согласования проекта с электроснабжающей организацией приобретаются и устанавливаются потребителями (абонентами) или организациями-застройщиками. Техническое обслуживание данных средств учета производит энергоснабжающая организация, она же проводит проверку и плановую их замену.

Технические средства коммерческого учета должны иметь на креплении кожухов пломбы Госстандарта, а также пломбы энергоснабжающей организации на крышках других средств, защищающих схемы учета от вмешательства извне.

При применении электрической энергии для нагрева должны предусматриваться электрические счетчики для расчета за потребленную электроэнергию по двум зонам суток (дневной, ночной). Данные приборы приобретаются, устанавливаются и эксплуатируются потребителем. Планируемые к установке приборы учета и устройства управления должны быть согласованы с электроснабжающей организацией на стадии проектирования.

При электроснабжении индивидуальных жилых домов и строений число и тип счетчиков определяются проектом и зависят от вида тарифа на потребляемую электроэнергию. Проект обязательно должен быть согласован с энергоснабжающей организацией и предприятиями Энергонадзора. Перед трехфазным счетчиком обязательно устанавливают отключающий аппарат (рубильник, автоматический или пакетный выключатель и т. п.). Счетчики должны быть непосредственного включения и иметь пломбу с клеймом госповерителя давностью на момент установки не более: трехфазные — 12 месяцев; однофазные — 2 года.

Приборы учета, отключающие аппараты и при необходимости другие устройства должны быть опломбированы. После счетчика, включенного непосредственно в питающую сеть, должен быть установлен аппарат защиты. Он должен устанавливаться возможно ближе к счетчику, но не далее чем на 10 м по длине электропроводки. Если после счетчика каждая линия снабжена аппаратами защиты, установка общего аппарата защиты не требуется.

Перед счетчиком должно быть установлено отключающее устройство в виде рубильника или двухполюсного выключателя для безопасной замены счетчика с приспособлением для пломбирования.

Кто имеет право обслуживать и эксплуатировать электрооборудование?

Эксплуатация электрооборудования бывает производственная и техническая. Производственная эксплуатация предполагает использование оборудования с целью получения технологического эффекта и производится технологическим персоналом или пользователем (электросоковыжималка — для получения сока, электроплита — для приготовления пищи и т. п.). В условиях производства этот персонал относится к 1-й группе по технике безопасности и периодически инструктируется.

Техническая эксплуатация направлена на обеспечение надежной и безопасной работы оборудования или восстановление его работоспособности и должна осуществляться квалифицированным электротехническим персоналом. Квалифицированным электротехническим персоналом считаются специально подготовленные лица, прошедшие проверку знаний в объеме, обязательном для данной работы, и имеющие квалификационную группу по технике безопасности. Групп по технике безопасности 5. Чем выше квалификационная группа, тем больше возможности электротехнического персонала. Лица со второй квалификационной группой могут выполнять работы в недействующих электроустановках, с третьей и выше — в действующих электроустановках.

В зависимости от вида помещений, условий окружающей среды, наличия или отсутствия токопроводящих предметов предъявляются различные требования по эксплуатации и устройству электрооборудования. Несоблюдение этих требований может привести к нарушениям в работе электроустановок, электротравмам, пожарам или взрывам.

Что такое категория по надежности электоснабжения и она обеспечивается?

Все потребители электрической энергии при питании от государственной энергосистемы различаются по надежности электроснабжения, иначе — по категориям.

Электроприемники I категории — это такие электроприемники, перерыв в электроснабжении которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства.

Электроприемники II категории — электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники III категории — все остальные электроприемники, не подходящие под определения I и II категории.

Электроприемники I категории должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения может быть допущен лишь на время автоматического восстановления питания. Для электроснабжения особой группы электроприемников I категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания. В качестве такого источника могут использоваться местные электростанции, аккумуляторные батареи и т. п. Примеры потребителей I категории — аварийнее освещение зрелищных предприятий, охранная сигнализация, инкубатории, предприятия канализации, варочные, операционные отделения и т. п.

Электроприемники II категории допускают перерыв в электроснабжении до одних суток, их электроснабжение может осуществляться по одной воздушной линии или по одной кабельной линии, состоящей не менее чем из двух кабелей, присоединенных к одному общему аппарату. К потребителям II категории относятся мастерские, молочно-товарные фермы, теплицы и т. п.

Потребители III категории могут питаться от одного источника электроснабжения, при условии, что время ремонта или замены поврежденного элемента не превышает одних суток. К потребителям III категории относят индивидуальные жилые дома, дачи и т. п.

Kак классифицируют электроустановки и помещения по условиям окружающей среды?

Электроустановкой называется совокупность машин, аппаратов, линий и вспомогательного оборудования вместе с сооружениями и помещениями, в которых они установлены.

Открытыми, или наружными, электроустановками называются электроустановки, не защищенные зданием от атмосферных воздействий. Электроустановки, защищенные только навесами, сетчатыми ограждениями и т. п., рассматриваются как наружные.

Закрытыми, или внутренними, электроустановками называются электроустановки, размещенные внутри здания, защищающего их от атмосферных воздействий.

Электропомещениями называются помещения или отгороженные, например сетками, части помещения, доступные только для квалифицированного обслуживающего персонала, в которых расположены электроустановки.

Сухими помещениями называются помещения, в которых относительная влажность воздуха не превышает 60%.

Влажными помещениями называются помещения, в которых пары или конденсирующая влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60%, но не превышает 75%.

Сырыми помещениями называются помещения, в которых относительная влажность воздуха длительно превышает 75%.

Особо сырыми помещениями называются помещения, в которых относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

Жаркими помещениями называются помещения, в которых под воздействием различных тепловых излучений температура превышает постоянно или периодически (более 1 сут)+ 35°С (например, помещения с сушилками, сушильными и обжигательными печами, котельные и т. п.).

Пыльными помещениями называются помещения, в которых по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов и т. п.

Пыльные помещения разделяются на помещения с токопроводящей пылью и помещения с токонепроводящей пылью.

Помещениями с химически активной или органической средой называются помещения, в которых постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию и токоведущие части электрооборудования. По опасности взрыва или пожара помещения бывают взрывоопасными (шесть классов — B-I, В-Iа,в, г, B-II и В-IIа) и пожароопасными (четыре класса - П-1, П-II, П-IIIa, П-III).

Kак классифицируют электроустановки и помещения по опастности поражения электрическим током?

Электроустановки по условиям электробезопасности делят на установки до 1000 В и установки выше 1000 В, действующие и недействующие.

В отношении опасности поражения людей электрическим током различаются:

1. Помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность.

2. Помещения с повышенной опасностью, характеризующиеся наличием в них одного из следующих условий, создающих повышенную опасность:

а) сырости или токопроводящей пыли;

б) токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т. п.);

в) высокой температуры;

г) возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования, — с другой.

3. Особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:

а) особой сырости;

б) химически активной или органической среды;

в) одновременно двух или более условий повышенной опасности.

4. Территории размещения наружных электроустановок. В отношении опасности поражения людей электрическим током эти территории приравниваются к особо опасным помещениям.

От чего зависит напряжение , применяемое в электроустановках?

Напряжение в электроустановках принимают стандартным с учетом класса помещений по условиям окружающей среды и опасности поражения электрическим током.

При питании от государственной энергосистемы номинальное напряжение питающей однофазной сети — 220 В, трехфазной — 380/ 220 В.

В помещениях без повышенной опасности это напряжение применяют без ограничений, в том числе и для электрифицированного инструмента.

В помещениях с повышенной опасностью и особо опасных при выполнении открытых проводок их высота должна быть не менее 2, 5 м за исключением спусков к розеткам, выключателям аппаратов и т. д. При невозможности соблюсти это требование должно применяться пониженное (42 В и ниже) напряжение и выполняться проводки в трубах (например, проводки в подвалах на даче или в смотровой яме гаража и т. п.). Переносной электрифицированный инструмент применяют в этих помещениях на напряжение 36 В, а в особо опасных и на металлических полах или емкостях — при использовании дополнительных защитных средств (диэлектрических бот, перчаток, ковриков и т. п.).

Аналогичные требования предъявляются и к переносным осветительным приборам.

Какие различают виды поражения электрическим током?

Различают два вида поражения электрическим током: электрические травмы и электрический

удар.

Электрические травмы представляют собой местные поражения тканей электрическим током в виде ожогов, электрических знаков и металлизации кожи.

Ожоги возникают при прохождении через тело человека тока более 1 А, в результате чего в тканях выделяется тепло. При нагреве тканей до температуры 60 — 70°С свертывается белок и возникает ожог.

Электрические знаки появляются в месте контакта с токоведущими частями. Они выделяются в виде овальной или круглой припухлости с затвердевшей кожей желтоватого цвета, очерченной белой или серой каймой. Их появление связано с глубоким поражением живой ткани.

Электрометаллизация кожи — пропитывание поверхности кожи частицами металла при его разбрызгивании и испарении под действием тока при горении дуги.

Электрический удар (шок) наблюдается при воздействии тока до нескольких сотен миллиампер. Такой ток не вызывает ожогов, но, действуя на нервную систему и мышцы, может привести к параличу дыхательных мышц, а также мышц сердца, в отдельных случаях - к смертельному исходу.

Что называется напряжением прикосновения?

Если к заземленной установке, в которой возникло напряжение на корпус, прикоснется человек, он окажется под действием напряжения прикосновения.

Напряжением прикосновения называется разность потенциалов между опорными точками под ногами человека и руками, которыми он касается корпуса электроустановки, находящейся под напряжением.

Различают однофазное прикосновение, т. е. прикосновение к одной фазе сети, и двухфазное — прикосновение к двум фазам сети.

Однофазное прикосновение происходит и при одновременном прикосновении к фазному и нулевому проводам, но в этом случае возможность поражения током увеличивается ввиду уменьшения сопротивления, которое в данном случае состоит из сопротивления человеческого тела от руки к руке.

Двухфазное прикосновение более опасно - в этом случае человек попадает под полное линейное напряжение.

Напряжение прикосновения может достигнуть опасной величины в случае большого сопротивления заземлителя или обрыва заземления.

Как защитить себя и окружающих от поражения электрическим током?

Безопасность обслуживающего персонала и прочих потребителей электрической энергии от поражения электрическим током обеспечивается:

• применением изоляции, которая может быть повышенной, а в отдельных случаях — двойной;

• соблюдением расстояния до токоведущих частей или путем закрытия, ограждения токоведущих частей;

• применением блокировки аппаратов и ограждающих устройств для предотвращения ошибочных операций и доступа к токоведущим частям;

• надежным и быстродействующим автоматическим отключением частей электрооборудования, случайно оказавшихся под напряжением, поврежденных участков сети, в том числе защитного отключения;

• заземлением и заземлением корпусов оборудования и элементов электроустановок, которые могут оказаться под напряжением вследствие повреждения изоляции;

• выравниванием потенциалов;

• применением разделительных трансформаторов;

• применением напряжений 42 В и ниже переменного тока частотой 50 Гц и 110 В и ниже постоянного тока;

• применением предупреждающей сигнализации, надписей и плакатов;

• применением устройств, снижающих напряженность электрических полей;

• использованием средств защиты и приспособлений, в том числе для защиты от воздействия электрического поля в электроустановках, в кото

рых его напряженность превышает допустимые нормы.

В жилых, общественных и тому подобных помещениях устройства, служащие для ограждения и закрытия токоведущих частей, должны быть сплошные; в производственных помещениях и электропомещениях допускаются сплошные, сетчатые или дырчатые устройства.

Ограждающие и закрывающие устройства должны быть выполнены так, чтобы снимать или открывать их было можно лишь при помощи ключей или инструментов.

Какие защитные средства применяют в электроустановках?

Защитными средствами называют приборы, аппараты и переносные приспособления, предназначенные для защиты персонала, работающего в электротехнических установках, от поражения электрическим током. Изолирующие защитные средства делятся на основные и дополнительные.

В установках низкого напряжения основными защитными изолирующими средствами являются резиновые диэлектрические перчатки и галоши, инструмент с изолирующими рукоятками, указатели напряжения.

К дополнительным защитным средствам в установках низкого напряжения относятся резиновые коврики и изолирующие подставки.

Техническое состояние всех защитных средств, принятых в эксплуатацию, надо систематически проверять.

Перед вводом в эксплуатацию защитного средства необходимо проверить его исправность и соответствие защитного средства напряжению установки (табл.1).

Таблица 1. Периодичность и нормы электрических испытаний защитных средств

Наименование защитных средств

Напряжение электроустановки, кВ

Испытательное напряжение, кВ

Продолжительность испытания, мин

Ток утечки (не более), мА

Сроки периодических испытаний, мес

Перчатки резиновые диэлектрические

До 1

2,5

1

2,5

6

Тоже

Выше 1

6,0

1

6,0

6

Боты резиновые диэлектрические

Любое

15

1

7,5

36

Галоши резиновые диэлектрические

До 1

3,5

1

2,0

12

Коврики резиновые

До1

3,0

Протягиванием их между цилиндрическими электродами со скоростью 2-3 см/с

3,0

24

Тоже

Выше 1

15

Тоже

15

24

Инструмент с изолирующими рукоятками

До 1.0

2,0

1

-

12

Токоизмерительные клещи

До 0,04

0,5

5

-

12

Тоже

0,04-0,65

2,0

5

-

12

—— » ——

0,65-1

3,0

5

-

12

Изолирующие подставки

Любое

40

1

-

24


Какие выпускаются устройства защитного отключения?

Защитно-отключающие устройства предназначены для защиты от поражения током людей, работающих с электроустановками переменного тока. В настоящее время разработано большое количество схем защитного отключения. Технические характеристики некоторых устройств, применяемых в сетях с заземленной нейтралью, приведены в таблице 2.

Таблица 2. Технические характеристики защитно-отключающих устройств для передвижных и переносных токоприемников

Тип

Отключаемая мощность, кВт

Напряжение, В

Уставка защиты, мЛ

Время отключения, с

Масса, кг

ИЭ-9801

2,2/1,1

220/380

10

0,05

2,5

ИЭ-9802

4,0/2,2

220/380

10

0,05

4,0

ИЭ-9811

1,1/0,6

220/380

10

0,05

3,0

ИЭ-9812

4,0/2,2

220/380

10

0,05

3,0


В сетях с заземленной и изолированной нейтралью можно применять защитно-отключающие устройства типа ЗОУП-25. Они рассчитаны на ток потребителя до 25 А при напряжении 380 В; уставка защиты —10 мА, время отключения — 0,05 с, масса — 4,5 кг. При работе с электроинструментами однофазного тока общей мощностью 0,6 кВт при 220 В применяют защитно-отключающие устройства ЗОУ-1. Для электросварочных установок по своим параметрам, электрической схеме и конструктивному выполнению из серийно выпускаемых защитно-отключающих устройств наиболее перспективно устройство типа УСНТ-4. Оно может применяться для укомплектования сварочных установок переменного тока с током сварки от 60 до 500 А. Устройство УСНТ-4 обеспечивает снижение напряжения холостого хода при ручной сварке и не снижает качества сварки.

Kак проверить наличие напряжения в сети?

Проверяют наличие напряжения в сети или на оборудовании указателями («пробниками»), измерительными приборами. Запрещено использовать лампочки («контрольки»).

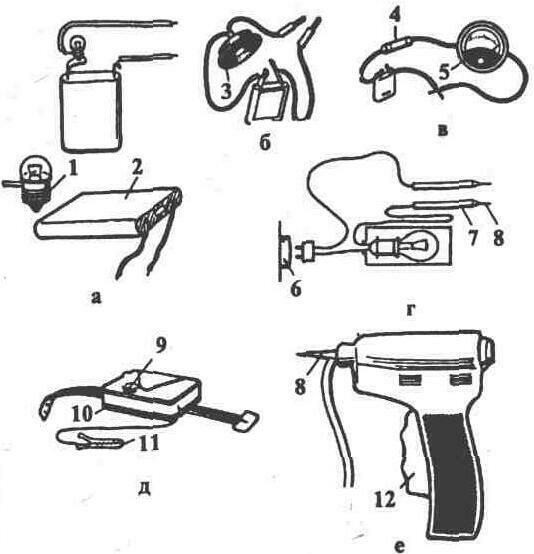

Рис. 1. Пробники и индикаторы с разнообразным питанием для проверки целости обесточенной электроцепи: а, б, в — от батарейки для карманного фонарика; г —от электросети с напряжением 127 или 220 В; а — оформление транзисторного пробника со световой индикацией; е — искровой пробник типа «Тест» с пьезогенератором; 1 — проволочный патрон; 2батарейка; 3 — наушник; 4 — резистор; 5 — измерительный электроприбор; 6 — розетка; 7 — корпус цангового карандаша; 8 -щуп; 9 — глазок над светодиодом; 10 — проводящая часть корпуса; 11 — зажим типа «крокодил»; 12 — курок

Указатели низкого напряжения до 1000 В бывают однополюсные и двухполюсные (рис. 1).

Однополюсные указатели напряжения предназначены для проверки наличия напряжения и определения фазных проводов в электроустановках временного тока при подключении счетчиков, выключателей, патронов электроламп, предохранителей и т. п. Они работают по принципу протекания емкостного тока.

Однополюсный указатель напряжения состоит из сигнальной неоновой лампы типа ИН-3 или МН-3 и резистора типа МЛТ на 1 — 3 МОм, помещенных в корпус из изоляционного ударопрочного материала. Однополюсные указатели напряжения имеют специальную маркировку: УНН-1м, УНН-lx, УНН-90, ИН-90, ИН-91 и др.

Рабочее напряжение указателя типа УНН-1м -90 — 660 В переменного тока частотой 50 Гц; напряжение зажигания — 70 В. Ток, протекающий через указатель при напряжении 660 В, — не более 0, 6 мА. Масса указателя — 0, 1 кг.

Двухполюсные указатели напряжения предназначены для проверки наличия и отсутствия напряжения в электроустановках переменного тока и работают по принципу протекания активного тока.

Двухполюсные указатели напряжения МИН-1 и УНН-10 состоят из сигнальной лампы типа ИН-3, МН-3 или МТХ-90 и двух резисторов МЛТ-2 — ограничивающего и шунтирующего. Элементы указателя напряжения помещены в два корпуса из изоляционного материала, соединенных между собой гибким проводом с изоляцией повышенной надежности.

Рабочее напряжение указателя типа УНН-10 — 70 - 660 В переменного тока и 100 - 700 В

постоянного тока. Напряжение зажигания - 60 -65 В. Масса указателя - 0, 15 кг.

Кроме того, выпускаются двухполюсные пробники напряжения ПН-1, позволяющие по величине светящегося столба и сигнальной лампы определить величину измеренного напряжения, фазные и нулевой провода.

Какие требования техники безопасности предъявляются при эксплуатации переносных

электрофицированных инструментов?

Для обеспечения безопасности корпус переносного электроинструмента должен быть занулен. Штепсельные соединения выполняются таким образом, чтобы фазные выводы нельзя было спутать с зануляющими. Так, в трехфазном штепсельном соединении три фазных вывода расположены рядом, а зануляющий на некотором расстоянии от них. Если электроинструмент однофазный, то зануляющий вывод расположен между рабочими выводами. Зануляющий штырек должен быть длиннее остальных, чтобы включить зануление раньше включения рабочих жил.

В месте ввода провода в корпус электроинструмента на провод надевают гибкие рукава или манжеты, предохраняющие изоляцию провода от перетирания о край корпуса.

Напряжение инструмента не должно превышать 380/220 В при использовании его в помещениях без повышенной опасности и 36 В в остальных помещениях или вне их.

В особо опасных помещениях, а также внутри котлов и резервуаров даже инструмент на 36 В нужно использовать с применением изолирующих защитных средств.

К работе с электроинструментом допускаются лица, обученные безопасному обращению с ним. Каждый электроинструмент закрепляют за конкретным лицом. При неисправностях нельзя самостоятельно на рабочем месте ремонтировать электроинструмент или его провод и штепсельные соединения; такой ремонт обычно бывает низкого качества. Не реже одного раза в месяц надо проверять мегаомметром изоляцию ручного электрифицируемого инструмента, понижающих трансформаторов и преобразовательной частоты, а также отсутствие обрыва заземляющей (зануляющей) жилы в питающем проводе. При каждой выдаче электроинструмент необходимо проверить при помощи специального стенда или прибора (нормо-метра).

Какие требования техники безопасности предъявляются к переносным светильникам?

Рукоятка переносного светильника должна быть выполнена из изоляционного материала, а патрон и лампа закрыты предохранительной металлической сеткой. Для подвода напряжения используют гибкий шланговый шнур.

Переносные светильники, подключенные к сети напряжением 110 — 220 В, могут представлять значительную опасность при повреждении изоляции провода. В помещениях с повышенной опасностью и особо опасных переносные светильники применяют на напряжение не выше 36 В. В случае, если рабочий может соприкасаться с металлическими (хорошо заземленными) поверхностями или находится в особо сырых помещениях (в баках, колодцах, котлах), для питания переносных светильников применяют напряжение не выше 12 В.

Переносные светильники присоединяют к сети напряжением 12 - 36 В или к сети 110 - 220 В через понижающие трансформаторы. Длина проводов от штепсельной розетки на 127 — 220 В до переносного трансформатора должна быть не более 2 м. У понижающих трансформаторов корпус и обмотки низшего напряжения заземляют, открытые незащищенные токоведущие части ограждают.

При работе внутри металлических баков и котлов понижающий трансформатор располагают снаружи. Изоляцию переносных проводов, а также понижающих трансформаторов проверяют мегаомметром не реже одного раза в месяц.

Какие требования предъявляются к лестицам и стремянкам?

Для изготовления лестниц и стремянок необходимо использовать сухое дерево, желательно без сучков. Ступени (перекладины) врезают в тетивы и через каждые 2 м скрепляют стяжными болтами. Запрещается работать на лестницах и стремянках, у которых перекладины прибиты гвоздями. Разрешается использовать приставные деревянные лестницы длиной не более 5 м и шириной не менее 0,5 м. Нижние концы лестниц и стремянок должны быть снабжены шипами или резиновыми наконечниками. Если пол деревянный крашеный, паркетный, асфальтовый, бетонный и т.д., используются резиновые наконечники; если же пол земляной или деревянный торцовый, применяются металлические шипы. Нельзя устанавливать лестницы и стремянки на дополнительные промежуточные сооружения из ящиков, бочек и др.

Как освободить человека от воздействия электрического тока?

При соприкосновении человека с токоведущими частями надо немедленно освободить его от действия тока, быстро отключив ту часть установки, к которой прикоснулся пострадавший. В том случае, когда с отключением электроустановки одновременно отключается и электрическое освещение, необходимо обеспечить освещение от других источников. Если выключатель находится далеко и установку нельзя отключить достаточно быстро, надо принять меры к отделению пострадавшего от токоведущих частей.

Оказывающий помощь должен принять необходимые меры-предосторожности: надеть диэлектрические перчатки, галоши или обернуть руки сухой тканью и подложить под ноги сухую одежду или сухую доску.

Если поблизости окажется топор, можно, подсунув под провода доску, перерубить их. Рубить каждый провод надо в отдельности. Топорище должно быть совершенно сухим.

Можно также перекусить каждый провод в отдельности кусачками или пассатижами с изолированными ручками.

При отделении пострадавшего от токоведущих частей или проводов нельзя прикасаться к его телу незащищенными руками.

Как оказать доврачебныю помощь пострадавшему?

Сразу же после освобождения человека от действия электрического тока необходимо определить характер оказания первой помощи и вызвать врача. Если пострадавший находится в сознании, его следует уложить в удобное положение, освободить от стесняющей дыхание одежды, обеспечить доступ свежего воздуха и обязательно накрыть. До прихода врача необходимо наблюдать за дыханием и пульсом.

Когда человек находится в бессознательном состоянии, но сохраняется устойчивое дыхание и пульс, пострадавшему следует дать понюхать нашатырный спирт и обрызгать лицо водой.

Если пострадавший не дышит или дышит очень редко и судорожно, ему следует немедленно начать делать искусственное дыхание. Для этого пострадавшего кладут на спину. Оказывающий помощь одну руку подкладывает под шею пострадавшего, а другой старается как можно больше запрокинуть его голову назад. При таком положении головы восстанавливается проходимость дыхательных путей — запавший язык отходит от задней стенки гортани.

Следует проверить, нет ли во рту посторонних предметов и при помощи носового платка освободить рот от слизи; под лопатки надо подложить валик из свернутой одежды.

Сделав глубокий вдох, надо через марлю или платок вдувать воздух в рот пострадавшего. Выдох будет происходить самопроизвольно. Вдувание воздуха производят через каждые 5 — 6 с.

Если челюсти у пострадавшего плотно стиснуты и их нельзя быстро разжать, необходимо производить искусственное дыхание методом «рот в нос», т. е. вдувать воздух в нос пострадавшего.

Когда воздух вдувается в рот, рукой зажимают нос пострадавшего, а если вдувание производится в нос, зажимают рот. Маленьким детям воздух вдувают одновременно в рот и нос.

Для искусственного дыхания по способу «рот в рот» наша промышленность выпускает ручные портативные аппараты РПА-1 и РПА-2. Этими аппаратами осуществляется ритмичное вдувание в легкие пострадавшего атмосферного воздуха в одном из заданных объемов: 0, 25; 0, 5; 1; 1, 5 л.

Помимо искусственного дыхания рекомендуется производить также наружный массаж сердца. Для этого грудную клетку пострадавшего освобождают от одежды, а спину его укладывают на твердое основание. Ноги пострадавшего следует приподнять примерно на 0, 5 м.

При нахождении потерпевшего в состоянии мнимой смерти рекомендуется производить комплексное оживление — искусственное дыхание совместно с массажем сердца. Наиболее целесообразно проводить оживление вдвоем, в этом случае можно поочередно проводить искусственное дыхание и массаж сердца.

Если первую помощь оказывает один человек, он делает пострадавшему 2—3 глубоких вдувания, после чего в течение 15—20 с проводит массаж сердца, затем снова искусственное дыхание, опять. массаж и т. д.

О восстановлении сердечной деятельности свидетельствует появление пульса, который сохраняется, если на несколько секунд прекратить массаж.

Как проверить эффективность оказываемой помощи?

При правильном проведении искусственного дыхания каждое вдувание вызывает расширение грудной клетки, прекращение вдувания вызывает ее спадание, сопровождаемое характерным шумом при выходе воздуха из легких пострадавшего через рот и нос. При затруднении вдувания надо проверить, свободны ли дыхательные пути пострадавшего.

Эффект наружного массажа сердца проявляется в первую очередь в том, что каждое надавливание на грудину вызывает появление пульса — на лучевой артерии у запястья или на сонной артерии на шее.

При правильном проведении искусственного дыхания и массажа сердца у пострадавшего появляются следующие признаки оживления: улучшается цвет лица — оно приобретает розовый оттенок вместо серо-землистого цвета с синеватым оттенком, который был до оказания помощи; появляются самостоятельные дыхательные движения, которые становятся все более и более равномерными по мере продолжения мероприятий по оживлению; сужаются зрачки.

Степень сужения зрачков может служить наиболее точным показателем эффективности оказываемой помощи. Узкие зрачки указывают на достаточное снабжение мозга кислородом. Начинающееся расширение зрачков указывает на ухудшение кровообращения мозга.

Следует помнить, что даже кратковременное прекращение искусственного дыхания или массажа сердца может привести к непоправимым последствиям.

При поражении электрическим током ни в коем случае нельзя зарывать пострадавшего в землю, так как это принесет ему только вред.

Kак погасить огонь в действующих электоустановках?

При тушении пожара в электроустановках, находящихся под напряжением, надо применять ручные огнетушители типа ОУ-2 и ОУ-5.

Для приведения в действие этих огнетушителей необходимо левой рукой взяться за ручку, а правой повернуть маховичок вентиля в направлении против часовой стрелки до отказа.

После этого из раструба огнетушителя начнет выбрасываться струя углекислоты длиной около 2 м. Действие огнетушителя ОУ-2 - 30 с, а ОУ-5 - 50 с.

Во время тушения пожара необходимо отключить электроустановку. После ликвидации очагов пожара включать электроустановку можно только после очистки, проверки и восстановления нормального состояния всех питающих ее линий.

Применять пенные огнетушители нельзя, так как пена является хорошим электропроводником.
