Как устроить электрообогреваемый пол?

Электрообогреваемые полы состоят из нагревательных проводов, уложенных зигзагообразно с требуемым шагом в слое бетона (рис. 12, а). Экранирующую сетку присоединяют к контуру выравнивания потенциала не менее чем в двух местах.

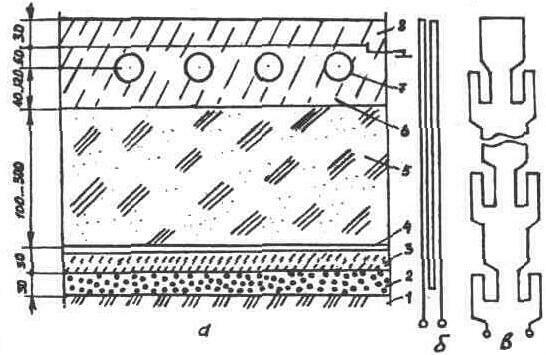

Рис. 12. Электрообогреваемый пол:

а — схематический разрез; б, в — способы укладки нагревательного провода; 1 — утрамбованный грунт; 2 ~щебень; 3, 6бетон, 4, 5гидро- и теплоизоляция, 7нагревательный провод; 8 — экранирующая сетка

Выходные концы нагревательного элемента протягивают в трубы и подключают к распределительным коробкам. Напряжение питания изолированных нагревательных элементов 220 В; к неизолированным проводам подводят пониженное напряжение через трансформатор.

При применении нагревательного провода ПНВСВ упрощается конструктивная схема бетонного пола, так как не нужна экранирующая сетка. Начиная рассчитывать нагревательные элементы, определяют конфигурацию и площадь обогреваемого участка пола. Если температура поверхности пола должна быть равномерной, провода укладывают с постоянным шагом (рис. 12, б). При необходимости дифференцировать температуру (например, в свиноматочнике) в зависимости от возраста животных принимают переменный шаг укладки (рис. 12, в): больший на площадке для свиноматки, меньший в месте размещения поросят. Рекомендуемые параметры для расчета электрообогреваемых полов приведены в таблице 12.

Таблица 12. Рекомендуемые параметры для расчета электрообогреваемых полов

Вид животных

Рекомендуемая температура пола,°С

Поверхностный тепловой поток, Вт/м^2

Удельная обогреваемая площадь пола, м^2 /гол.

Рекомендуемый шаг укладки нагревательного провода,м

Цыплята

35-40

150-300

0,015-0,08

0,05-0,1

Поросята

25-30

100-200

1-1,5*

0,1-0,15

Свиньи на откорме

18-20

80-150

2, 25

0,15-0,2

Телята

20-24

100-150

1. 5

0,1-0,15

Коровы, больные маститом или артритом)

26-29

150-200

0,15-0,2


* На приплод
