Kак выполнить ввод в здание?

Вводы воздушных линий электропередачи в здания делят на два участка: ответвление от воздушной линии до ввода — участок проводов от опоры ВЛ до ввода в здание; ввод в здание — участок от изоляторов на наружной стене здания до вводного устройства внутри здания. Если расстояние от опоры ВЛ до здания больше 10 м, то для ослабления натяжения проводов необходимо устанавливать подставную опору.

Ответвление от воздушной линии до ввода в строения длиной до 25 м, а также внутридворовые сети следует выполнять изолированными проводами или кабелем, проложенным на тросу или в земле. Сечение проводов в ответвлении должно быть не менее 6 мм^2 (при длине до 10 м не менее 4 мм^2) для меди и не менее 16 мм^2 для алюминия. Сечение жил кабеля — не менее 4 мм^2 для алюминия и 2, 5 мм^2 для меди. Расстояние от проводов ответвления до земли должно быть не менее 6 м, в проезжей части и внутри дворов не менее 3, 5 м, а

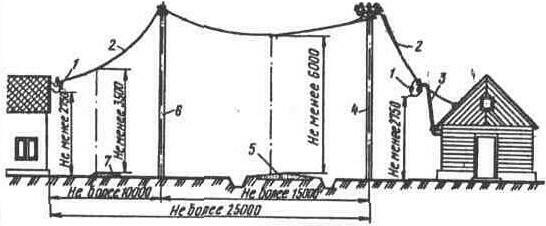

Рис. 37. Схема ответвлений от воздушной линии 0, 38 кВ и вводов в здания: 1 — ввод; 2ответвление; 3 — трубостойка; 4 — опора; 5 — дорога; 6 — дополнительная (подставная) опора; 7 — тротуар

расстояние от земли до изолятора ввода в здание — не менее 2, 75 м (рис. 37).

Ответвления от ВЛ выполняют также кабельными линиями. В этом случае кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструкцией на высоту до 2 м.

Провода наружной электропроводки располагаются или ограждаются таким образом, чтобы они были недоступны для прикосновения. Провода, проложенные открыто горизонтально по стенам, должны находиться на расстоянии не менее: над балконом, крыльцом - 2, 5 м; над окном - 0,5 м;

под балконом - 1,0 м; под окном (от подоконника) - 1, 0 м; при вертикальной прокладке - до окна - 0, 75 м, а до балкона - 1, 0 м.

При подвеске проводов на опорах около зданий расстояние от проводов до балконов и окон должно быть не менее 1, 5 м.

Вводы через стены зданий получили широкое применение, они просты в исполнении, всегда находятся в поле видимости, удобны при обслуживании. При вводе в здание изоляторы устанавливают на крюках (рис.38,б). Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей зданий должно быть не меньше 200 мм.

Концевые крепления алюминиевых многопроволочных проводов марок А-25... А-50 выполняют плашечными зажимами типа ПАБ с оставлением конца провода длиной не менее 200 мм для подключения ввода (рис. 38, в). Допускается концевое


крепление проводов выполнять бандажной вязкой с соблюдением размеров и числа витков, указанных на рис. 38, г. Недопустимо присоединение провода ввода непосредственно к натянутому проводу

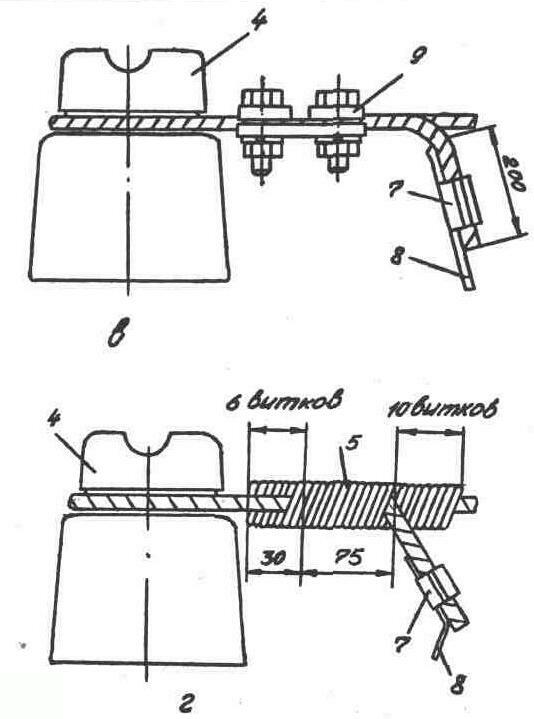

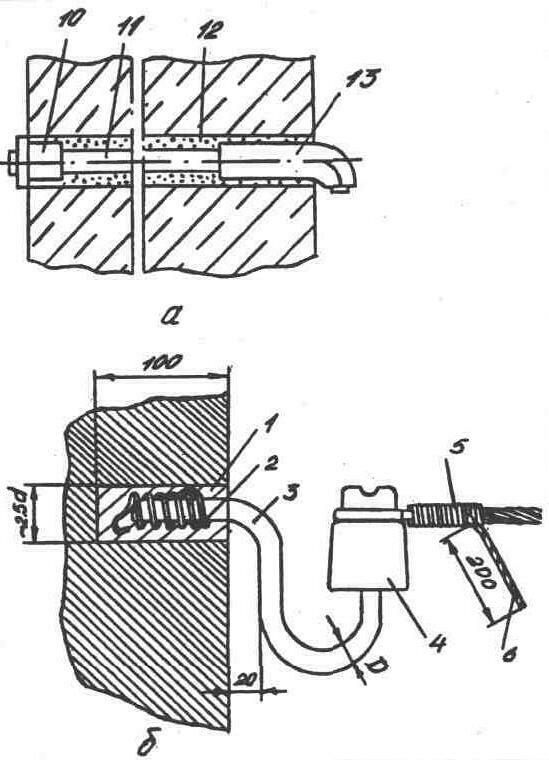

Рис. 38. Монтаж элементов ввода: а - конструкция прохода через стену; б — установка крюков и изоляторов; в — крепление провода к изолятору зажимом; г — крепление провода к изолятору вязкой; 1 — цементный раствор; 2 — проволока; 3 — крюк; 4 — изолятор; 5 — вязка; 6 — провод для присоединения ввода; 7 — зажим ОАС; 8 — провод ввода; 9зажим ПАБ; 10 — втулка;11 - трубка; 12 - цементно-алебастровый раствор; 13 - воронка

ответвления, так как это способствует обрыву проводов ответвления.

Вводы в здания выполняют только изолированными проводами. Каждый провод заключают в отдельную резиновую изоляционную трубку, как показано на рис. 38, а. На концы трубок с наружной стороны здания устанавливают фарфоровые воронки таким образом, чтобы они находились на одной оси и были разнесены одна от другой в кирпичных стенах на 50 мм, в деревянных стенах на 100 мм. Внутри здания на трубки надевают втулки. Отверстия в стене заделывают алебастровым или цементным раствором. Проходы через стены в трубках должны выполняться с уклоном наружу, таким образом, чтобы вода не могла скапливаться в проходе или попадать внутрь здания. После прокладки проводов входные отверстия воронок и втулок заливают изоляционной массой, битумом.

Ввод в строение следует выполнять кабелем в негорючей оболочке сечением не менее 4 мм^2 для алюминия и 2, 5 мм^2 для меди или изолированными проводами тех же сечений.

Вводы через трубостойки выполняют в тех случаях, когда высота здания не позволяет обеспечить установленные ПУЭ вертикальные габаритные размеры. По способу закрепления и прохода внутрь здания трубостойки различают: ввод трубостойкой через стену; ввод трубостойкой через крышу.

Ввод трубостойкой через стену (рис. 39) более удобен. При монтаже трубостоек следят за тем, чтобы нижний горизонтальный конец трубы был установлен с уклоном 5° наружу, в нижней точке изгиба просверливают отверстие диаметром 5 мм для выхода влаги.

Ввод трубостойкой через крышу применяют в том случае, если расстояние от поверхности земли до низа трубостойки, устанавливаемой на стене, оказывается меньше 2 м. Особое внимание


. Рис. 39. Ввод трубостойкой через стену: 1 - крыша, 2 -оттяжка; 3 - изоляторы; 4 - трубостойка; 5 - болт зануления; 6 - кронштейн

уделяют качеству монтажа прохода через кровлю и его гидроизоляции.

Перед установкой в трубостойку затягивают стальную проволоку для последующего протягивания проводов. Верхний конец трубостойки двумя оттяжками из круглой стали диаметром 5 мм крепят к стене или к стропилам крыши. Все болтовые крепления вводов должны выполняться с применением пружинящих шайб, предохраняющих гайки от самооткручивания при раскачивании трубостоек и проводов ветром. Болтовые соединения смазывают защитной смазкой или техническим вазелином. Расстояние от самого нижнего проводника ввода через трубостойку до крыши должно быть не меньше 2, 5 м. Запрещается прокладывать голые или изолированные провода по крышам жилых домов.

Вводы в здания кабелем. От опоры до стены здания кабель прокладывают в траншее глубиной 0, 7 м. В фундаменте здания пробивают отверстие для ввода кабеля. Ввод выполняют в трубе. Диаметр труб выбирают из расчета 1, 5—2 диаметра кабеля, но не меньше 50 мм. Укладывают трубы с уклоном наружу в траншею и гидроизолируют так, чтобы исключить попадание воды в здание. Глубина заложения труб не менее 0, 5 м. С внутренней стороны здания труба должна выступать на 50 мм, а с наружной на 600 мм от фундамента.

В одной трубе прокладывают только один кабель. Если в здание вводится или выводится несколько кабелей, то число труб должно соответствовать их количеству. Кабели, прокладываемые вдоль здания, должны размещаться в траншее не ближе 0, 6 м от фундамента. У ввода в здание в траншее всегда оставляют запас кабеля (примерно 1 м) на случай повторной разделки концов, который укладывают полукругом с радиусом 1 м (запрещается запас укладывать кольцами). Глубина заложения не менее 500 мм с обязательным покрытием кирпичом или бетонными плитами. Места выхода кабеля из трубы уплотняют раствором цемента с песком, глиной или кабельной пряжей, смоченной маслом.

Kак изготовить трубостойку?

Для трубостоек используют водогазопроводные трубы, внутренний диаметр которых из условий механической прочности должен быть не менее 20 мм при вводе двух проводов и не менее 32 мм -четырех. Верхний конец трубостойки загибают на 180°, чтобы в нее не могла попасть влага. К трубе под изгибом приваривают траверсу с двумя штырями для установки вводных изоляторов. Для траверс к трубостойкам диаметром 20 мм используют стальной уголок длиною 500 мм сечением 45х45х5. На трубостойке приваривают болт для зануления (соединения нулевой жилы с металлической трубой), который для предохранения от коррозии смазывают техническим вазелином. Острые края трубы обрабатывают напильником, чтобы не повредить о них изоляцию проводов при затягивании. Ближе к изгибу приваривают кольцо (гайку), в котором закрепляют проволочную оттяжку, для компенсации усилия натяжения проводов ответвления от воздушной линии. Внутреннюю поверхность трубы окрашивают.
