Какие применяют виды электропроводок и способы прокладки?

Электропроводка — совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями.

Виды электропроводок

1. Открытая электропроводка — проложенная по поверхности стен, потолков и другим строительным элементам зданий и сооружений.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений ( в стенах, полах, фундаментах, перекрытиях, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.).

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительной конструкции при их изготовлении.

Наружная электропроводка — проложенная по наружным стенам зданий и сооружений, под навесом и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т.п.

Наружная электропроводка может быть открытой и скрытой.

Какие провода и кабели применяют при монтаже электропроводок и подключении электрооборудования?

Провод — одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.

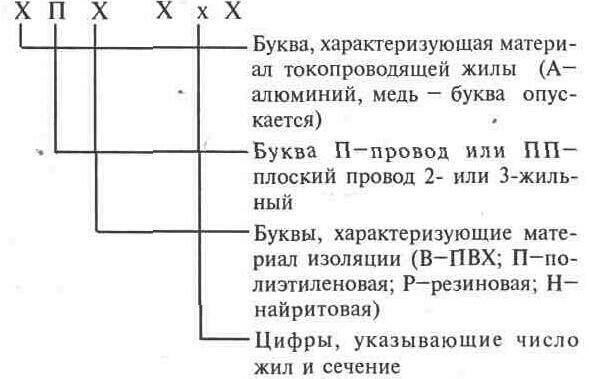

Структура условного обозначения установочных проводов:


Шнур — две или более изолированных гибких или особо гибких жил сечением до 1, 5 мм2, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия.

Шнур предназначен для подключения электрических бытовых приборов к электрической сети.

Характеристики проводов и кабелей представлены в таблице 13.

Таблица 13. Провода и кабели, применяемые в электропроводках

Марка

Сечение жил, мм2

Число жил

Характеристика

1

2

3

4

Провода

АПВ

2,5-120

1

Провод с алюминиевой жилой и поливинилхлорйдной изоляцией

АППВ

2,5-6

2;3

Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием

АППР

2,5-10 2,5

2; 4

3

Провод с алюминиевой жилой, не распространяющей горение резиновой изоляцией и разделительным основанием

АПР

2,5-120

1

Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом

АПРН

2,5-120

1

Провод с алюминиевой жилой и резиновой изоляцией, в негорючей резиновой оболочке

АМПВ

1-10

1

Провод с алюминиевой жилой и поливинилхлоридной изоляцией

АМППВ

1,5-6

2;3

То же, но плоский с разделительным основанием

ПВ-1

0,5-95

1

Провод с медной жилой и поливинилхлоридной изоляцией

ПВ-2

2,5-95

1

То же, но гибкий

ППВ

0,75-4

2,3

Провод с медными жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием


1

2

3

4

ПР

0,75-120

1

Провод с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом

ПРГ

0,75-120

1

Провод гибкий, с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным

составом

ПРГИ

0,75-120

1

Провод с медной гибкой жилой и резиновой изоляцией, обладающей защитными свойствами

ПРИ

0,75-120

1

Провод с медной жилой и резиновой изоляцией, обладающей защитными свойствами

Кабели

АВВГ

2,5-50

1; 2; 3; 4

Кабель силовой, с алюминиевыми жилами, поливинилхлорйдной изоляцией, в поливинилхлоридной оболочке

АВРГ

4-300 2,5-300

1 2;3;4

Кабель с алюминиевыми жилами, резиновой изоляцией, в поливинилхлорйдной оболочке (без покровов)

АНРГ

4-300 2,5-300

1 2; 3,4

Кабель с алюминиевыми жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке (без покровов)

АПВГ

2,5-50

1;2;3;

4

Кабель силовой, с алюминиевыми жилами, полиэтиленовой изоляцией, в поливинилхлоридной оболочке

ВВГ

1,5-50 2,5-50

1;2;3 4

Кабель силовой, с медными жилами, поливииилхлоридной изоляцией, в поливинилхлоридной оболочке

ВРГ

1-240

1;2;3; 4

Кабель с медными жилами, резиновой изоляцией, в поливинилхлоридной оболочке

НРГ

1-240

1;2;3; 4

Кабель с медными жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке

пвг

1,5-50

1;2;3; 4

Кабель силовой, с медными жилами, полиэтиленовой изоляцией, в поливинилхлоридной оболочке


Kак определить сечение жил проводов и кабелей для питания

электрооборудования?

Сечение проводов и кабелей напряжением до 1000 В определяют исходя из двух условий:

1) по условию нагревания длительным расчетным током

Iдоп > Iр,

где Iдоп — длительно допустимый ток для принятого сечения провода или кабеля и условий его прокладки. Приводятся данные в ПУЭ или справочной литературе,

Ip — расчетный ток, А;

2) по условию соответствия сечения провода аппарату защиты

Iдоп > Кз • Iн.пл, где Кз - коэффициент защиты;

Iн.пл. — номинальный ток плавкой вставки, А.

Кз = 1,25 при защите проводников с резиновой и пластмассовой изоляцией во взрыво- и пожароопасных, торговых и т.п. помещениях плавкими предохранителями и автоматическими выключателями; при защите этих же проводников в невзрыво- и непожароопасных помещениях Кз = 1,0.

Осветительные проводки дополнительно рассчитывают на потерю напряжения.

Допустимые длительные токовые нагрузки на провода и кабели, а также выбор пусковой и защитной аппаратуры, проводов и кабелей для отдельно устанавливаемых электродвигателей находят по справочникам.

Kак выбрать марку провода или кабеля для электропроводки?

Способы выполнения электропроводок в различных условиях определяются ПУЭ, а рекомендуемые при этом марки проводов и кабелей — Руководством по выбору и применению проводов для силовых и осветительных сетей, а также Едиными техническими указаниями по выбору и применению электрических кабелей.

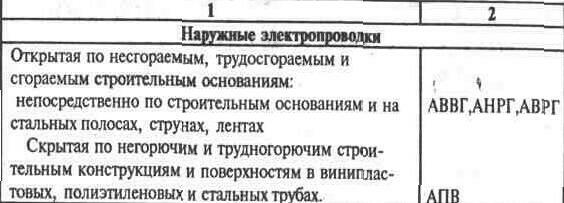

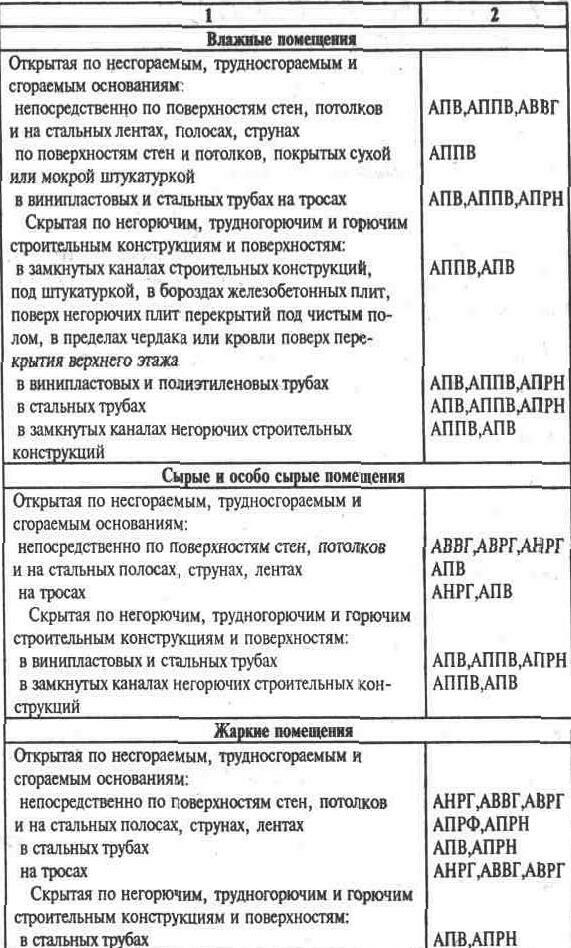

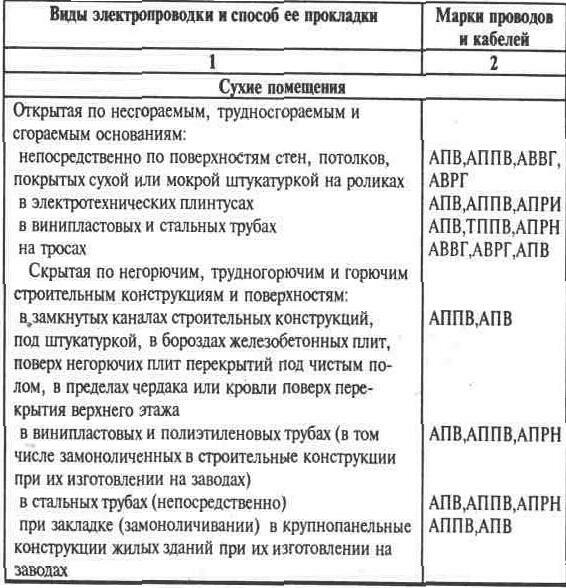

Таблица 14. Марки проводов и кабелей в зависимости от вида и способа прокладки электропроводок




Рекомендуемые марки проводов и кабелей для различных помещений в зависимости от вида электропроводок и способа их прокладки приведены в таблице 14.

Kак зависят вид и способ электропроводки от характера помещений?

В сухих отапливаемых помещениях (жилых комнатах, отапливаемых складах, подсобных помещениях, где относительная влажность не превышает 60%) разрешаются все виды проводок. В сухих неотапливаемых и влажных помещениях (к последним относятся помещения, где пары или конденсирующаяся влага выделяются лишь временно в небольших количествах и где относительная влажность больше 60%, но не превышает 75%: кухни в жилых помещениях, лестничные клетки, неотапливаемые склады и т. п.) запрещены, скрытые проводки в изоляционных трубках. В пыльных помещениях (выделяемая по технологическим условиям пыль может оседать на проводах, проникать внутрь машин и аппаратов) разрешена открытая проводка изолированными проводами в изоляционных трубках с тонкой металлической оболочкой, открытая и скрытая проводки изолированными проводами в стальных трубах, кабелем.

К сырым относятся помещения, где относительная влажность длительно превышает 75%: овощехранилища, туалеты. К особо сырым относятся помещения с относительной влажностью воздуха до 100%, когда потолок, стены, полы и предметы, находящиеся в помещении, покрыты влагой. Особо сырыми являются теплицы, парники, наружные установки под навесом, в сараях, в неотапливаемых временных помещениях. Здесь возможна открытая или скрытая проводка изолированными защищенными или незащищенными проводами в трубах, кабелем.

Есть много помещений особо сырых с химически активной средой: помещения, где содержатся животные. В таких помещениях выполняют открытые или скрытые проводки изолированными защищенными или незащищенными проводами в трубах или кабелем.

В пожароопасных помещениях выполняют открытые проводки изолированными проводами на изоляторах или в трубах, скрытые - изолированными проводками в стальных трубах, кабелем.

К взрывоопасным относятся хранилища нефтепродуктов. Здесь все проводки (открытые и скрытые) монтируют изолированными проводами в стальных трубах; разрешена открытая прокладка небронированных кабелей с резиновой изоляцией в свинцовой или поливинилхлоридной оболочке для осветительных сетей при напряжении не более 250 В по отношению к земле при отсутствии механических и химических воздействий.

Kак выполнить монтаж внутренней электропроводки плоскими проводами?

Скрытые электропроводки плоскими проводами выполняют: по несгораемым основаниям, подлежащим затирке или покрываемым мокрой штукатуркой (соответственно в заштукатуриваемой борозде или под штукатуркой), по сгораемым основаниям, покрываемым мокрой штукатуркой, стенам и перегородкам (под слоем штукатурки с подкладкой под провод слоя листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм; асбест или намет штукатурки укладывают поверх дранки, которая может быть вырезана по ширине асбестовой прокладки и выступать не менее чем на 10 мм с каждой стороны провода); в каналах и пустотах строительных конструкций; закладкой в несгораемые строительные конструкции при изготовлении их на заводах строительной индустрии. Запрещается прокладка и монтаж плоских проводов при температуре ниже -15°С.

Горизонтальную прокладку проводов по стенам осуществляют, как правило, параллельно линиям пересечения стен с потолком на расстоянии 100—200 мм от потолка или 50—100 мм от карниза или балки. Магистрали штепсельных розеток рекомендуется прокладывать по горизонтальной линии. Спуск и подъем проводов к светильникам, выключателям и штепсельным розеткам выполняют по вертикальным линиям. По перекрытиям плоские провода прокладывают по кратчайшим расстояниям между ответвительными коробками и

светильниками, в местах, где исключена возможность их механического повреждения, или в каналах плит. Запрещается прокладка плоских проводов пакетами или пучками. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями прорезиненной или поливинилхлоридной липкой ленты или изоляционной трубкой. Расстояние от открыто проложенных внутри зданий проводов и кабелей, а также от соединительных коробок скрытых проводок до стальных трубопроводов при параллельной прокладке должно быть не менее 100 мм, а при пересечении не менее 50 мм. Расстояние до трубопроводов с горючими жидкостями и газами соответственно не менее 400 и 100 мм.

При повороте трассы проводки на угол 90° в плоскости стены и потолка плоские провода изгибают по плоской стороне на угол 90° без разрезания разделительной пленки (при этом жилы не должны плотно прилегать друг к другу) или разрезают посредине разделительную пленку вдоль провода и одну жилу отводят внутрь угла в виде полупетли.

При скрытой прокладке в бороздах или пазах плоские провода в отдельных местах «примораживают» алебастровым раствором или прикрепляют скобками, хомутиками из пластмассы, резины, хлопчатобумажной ленты. Запрещается при любом способе скрытой прокладки крепление плоских проводов непосредственно гвоздями.

Соединение и ответвление плоских проводов выполняют сваркой, опрессовкой, пайкой или зажимами в ответвительных коробках.

При скрытой прокладке допускается выполнять ответвление плоских проводов во вводных коробках выключателей, штепсельных розеток и светильников.

В несгораемьк стенах и перекрытиях сухих и влажных помещений в качестве ответвительных коробок могут использоваться гнезда (ниши) с гладкими стенками, закрытые крышками.

Присоединения и ответвления плоских проводов, прокладываемых скрыто, выполняют с запасом провода длиной не менее 50 мм.

В металлических коробках и местах ввода плоских проводов устанавливают втулки из изолирующего материала или на провод дополнительно накладывают три-четыре слоя изоляции из прорезиненной или липкой поливинилхлоридной ленты.

На проводах, подключаемых к зажимам выключателей, штепсельных розеток, настенных патронов, разделительную пленку удаляют лишь на участке, необходимом для присоединения.

Технологический процесс монтажа внутренней проводки условно делят на две стадии: подготовительную и основную. Во время подготовительной стадии выполняют разметочные и заготовочные работы, во время основной прокладывают провода и выполняют необходимые соединения.

Разметочные работы выполняют непосредственно на объекте монтажа. Они позволяют уточнить трассы проводок и проходов последних через стены и междуэтажные перекрытия, трассы заземлений, места пересечения линий проводки между собой и с трубопроводами различного назначения, места крепления светильников, выключателей, штепсельных розеток, проводов или труб, в которых прокладывают провода, а также места установки коробок. Заготовочные работы заключаются в пробивке сквозных и гнездовых отверстий, в подготовке борозд для обхода препятствий, в установке закладочных частей, крепежных и изолирующих опор и деталей, в прокладке труб и трубок для проводов.

Прокладка проводов предусматривает: правку проводов путем протягивания провода через сухую тряпку, зажатую в руке; заготовку концов проводов и протягивание их в коробки; прокладку проводов по стенам с «примораживанием» их алебастровым раствором.

Прозвонку выполняют после затвердевания алебастрового раствора в местах крепления проводов и коробок.

Как выполнить монтаж проводок в трубах?

Электропроводки в трубах выполняют с целью их защиты от механических повреждений или от воздействия окружающей среды (например, сырость, взрывоопасные смеси, химически активные газы).

Для электропроводок применяют: стальные обыкновенные водогазопроводные трубы; полиэтиленовые и полипропиленовые трубы; винипластовые трубы; металлические гибкие провода.

Работы по монтажу электропроводок в трубах выполняют в две стадии. Сначала отмечают расположение концов труб, подходящих к щитам, электроприемникам, аппаратам управления. Затем размечают трассы электропроводок, места установки коробок, углы поворотов, точки крепления.

Стальные трубы сначала осматривают, отбраковывают мятые, выправляют гнутые; очищают от грязи, ржавчины металлической щеткой; окрашивают внутри и снаружи. Затем трубы размечают и режут ножовкой; нарезают резьбу; снимают заусенцы напильником. Диаметр труб для конкретной электропроводки зависит от количества прокладываемых проводов (кабелей) и их диаметра.

Пластмассовые трубы изгибают только в горячем состоянии при температуре 100—130°С. Неметаллические трубы используют для электропроводок только в помещениях, в которых максимальная температура окружающей среды не превышает 60°С.

Электропроводки в трубах должны монтироваться с учетом условий окружающей среды. Трубы укладывают с уклоном (не нормируется), чтобы не собиралась конденсирующая влага. Соединение труб во взрывоопасных и пожароопасных зонах, в наружных установках, во влажных, сырых и особо сырых помещениях, а также при скрытой прокладке выполняют только на резьбе с паклей и суриком.

Все металлические элементы должны быть защищены от коррозии. Металлические части электропроводок в трубах зануляют или заземляют.

Зануление и заземление электропроводок выполняют гибкой медной перемычкой от трубы к корпусу или через трубу заземляющими гайками.

Перед затягиванием проводов трубопроводы проверяют и продувают воздухом. В трубы затягивают стальную проволоку диаметром 1, 5-3, 5 мм с петлей на конце. Провода выравнивают, протягивая их через зажатую сухую тряпку, присоединяют к проволоке и затягивают два человека в рукавицах — один тянет проволоку, другой с противоположной стороны подает провода в трубу.

В коробках и у концов труб оставляют запас провода для присоединения. Соединение проводов делают только в коробках (в трубах соединять запрещено) и тщательно изолируют. Затем испытывают сопротивление изоляции проводов между собой и между каждым проводом и землей (трубой), норма не менее 0, 5 МОм.

Kак выполнить монтаж троссовых проводок(на струнах)?

Тросовыми называют электропроводки, у которых провода или кабели укреплены на натянутом несущем стальном тросе.

Тросовые электропроводки применяют в хозяйственных постройках и в наружных установках как для осветительных, так и для силовых сетей.

Проводки с креплением проводов и кабелей непосредственно к натянутому тросу или проволоке выполняют незащищенными проводами марок АПВ, АПРВ, ПВ и другими, а также кабелями -АВРГ, АВВГ, ВРГ и др.

В качестве несущего троса рекомендуют использовать многопроволочные оцинкованные тросы диаметром 3—6, 5 мм. Трос крепят к строительным основаниям с помощью крюков и натягивают с помощью натяжной муфты.

Крепление проводов и кабелей к тросу выполняют стальными полосками с пряжками или пластмассовыми перфорированными лентами. Расстояние между креплениями не более 500 мм.

Ответвительные коробки для присоединения светильников к проводам и кабелям крепят при помощи скоб непосредственно к тросу. Для ответвления от тросовых проводов устанавливают специальные тросовые коробки типа У-245. Ответвление проводов в коробке выполняют только ответвительными сжимами без разрезания провода. Светильники подвешивают к коробкам на подвесах. Подвешивать светильники на проводах не допускается.

Несущий трос зануляют в двух точках на концах

линий — соединением троса и нулевого провода гибкой перемычкой.

По завершении монтажа до установки ламп в светильники измеряют сопротивление изоляции электропроводки (норма 0, 5 МОм).

Разновидность тросовых проводок — струнные электропроводки. Струну изготавливают из стальной проволоки диаметром 2—4 мм. Ее закрепляют вплотную к строительным основаниям, например, привариванием к закладным деталям или пристреливанием. Струнные проводки применяют для монтажа проводов по железобетонным стенам, балкам и другим конструкциям, где крепление проводок другими способами затруднено.

Kак выполнить электропроводку в чердачных помещениях ?

Обособленную группу представляют электропроводки в чердачных помещениях, к которым относят непроизводственные помещения между верхним этажом здания или потолком и крышей здания, имеющие несущие конструкции из сгораемых материалов (например, кровлю, фермы, стропила, балки и т. п.). Если в таких помещениях несущие конструкции изготовлены из несгораемых материалов, их не рассматривают как чердачные.

Чердачные помещения в большинстве случаев малодоступны для осмотра и обладают повышенной пожарной опасностью. Поэтому чердачные электропроводки имеют свои особенности.

В чердачных помещениях применяют как открытые, так и скрытые электропроводки. Открытые электропроводки, выполненные проводами и кабелями с медными жилами, прокладывают в трубах на любой высоте, а выполненные проводами и кабелями с алюминиевыми жилами - в стальных трубах или несгораемых стенах и перекрытиях, а также в производственных зданиях сельскохозяйственного назначения со сгораемыми перекрытиями. Стальные трубы соединяют друг с другом ответвительными коробками и аппаратами на резьбе, что препятствует проникновению пыли внутрь электропроводки. Защищенные провода и кабели в оболочках прокладывают по несгораемым или трудносгораемым стенам и перекрытиям на любой высоте, незащищенные изолированные одножильные провода — на изоляторах на высоте не менее 2, 5 м (при прокладке на высоте до 2, 5 м провода защищают от прикосновения к ним и механических повреждений).

Скрытые электропроводки прокладывают в стенах и перекрытиях из несгораемых материалов на любой высоте. Выключатели, переключатели и другие коммутационные аппараты в цепях токоприемников устанавливают за пределами чердачных помещений. При монтаже открытых электропроводок незащищенные одножильные провода прокладывают на роликах в сухих и влажных помещениях, а на изоляторах и роликах больших размеров (для сырых мест) — в помещениях всех видов и наружных установках. При этом на роликах для сырых мест допускается применять электропроводки под навесами или в других аналогичных условиях, исключающих попадание на них дождя или снега.

Кабели в неметаллической и металлической оболочках прокладывают непосредственно на поверхности стен, потолков и на струнах, полосах и других незащищенных конструкциях в наружных установках, незащищенные и защищенные одно- и многожильные провода и кабели в неметаллической и металлической оболочках — непосредственно на поверхности стен, потолков и на струнах, полосах и других несущих конструкциях в помещениях всех видов.

Специальные провода с несущим тросом, незащищенные и защищенные одно- и многожильные провода и кабели в металлической и неметаллической оболочках прокладывают на тросах в помещениях всех видов. Для прокладки в наружных установках используют только специальные провода с несущим тросом или кабели. Скрытые электропроводки, как правило, должны быть сменяемыми. Незащищенные провода допускается замоноличивать в строительные конструкции при их изготовлении (или непосредственно на монтаже) для сухих, влажных и сырых помещений. Незащищенные и защищенные одно- и многожильные провода, а также кабели в неметаллической оболочке прокладывают в неметаллических трубах из сгораемых материалов, например из несамозатухающего полиэтилена (исключение составляют изоляционные трубы с металлической оболочкой, стальные трубы и глухие короба с толщиной стенок 2 мм и меньше в сырых, особо сырых помещениях и наружных установках), в замкнутых каналах строительных конструкций, под штукатуркой и помещениях всех видов и наружных установках. Открытыми и скрытыми электропроводками могут быть незащищенные и защищенные одно- и многожильные провода, кабели в неметаллической оболочке, прокладываемые в металлических гибких рукавах, стальных трубах и глухих стальных коробах, неметаллических трубах и глухих коробах из трудносгораемых материалов, а также в изоляционных трубах.
