1.2. Некоторые формулы электротехники

Закон Ома для участка цепи постоянного тока

U=I*R,

где U— напряжение на участке цепи, В, I— сила тока на этом участке, А, R — сопротивление участка цепи, Ом. Сопротивление проводника

R=p*l/S

где р — удельное сопротивление. Ом • м, l — длина проводника, м, S — площадь поперечного сечения проводника, м^2

Формула зависимости сопротивления проводника от температуры

Rt=Rt0[1+a(t-t0)],

где Rt и Rt0 — сопротивления проводника соответственно при температурах t и t0. С, а — температурный коэффициент сопротивления Ом/°С.

Общее сопротивление цепи:

при последовательном соединении сопротивлений

R=R1+R2+R3+. .+Rn

при параллельном соединении


Общая емкость конденсаторов:

при последовательном соединении


при параллельном соединении

С = С1 +С2 +С3+...+Сn.

Мощность постоянного тока, Вт,

Р=U*I

Энергия электрической цепи, Дж, W =Pt.

где Р — мощность, Вт, t — время, с.

Количество теплоты, выделяющееся в проводнике, Дж,

A=I^2Rt,

где I — сила тока. А, R — сопротивление проводника, Ом, t — время прохождения тока, с.

Закон Ома при переменном токе

U =IZ.

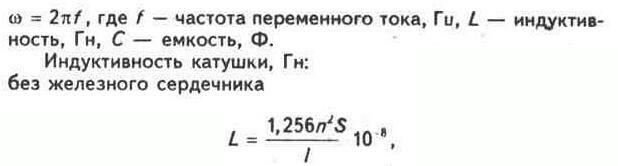

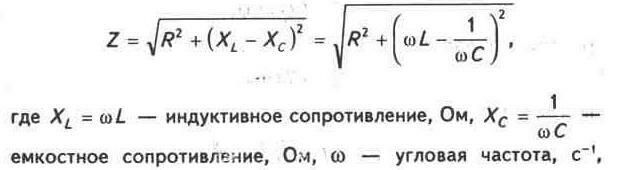

где Z — полное сопротивление, Ом.

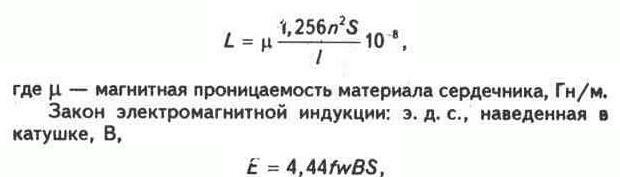

где I — частота, Гц, w число витков в катушке, В — индукция магнитного поля в стали магнитопровода, Т, S — площадь сечения магнитопровода, м^2. Подъемная сила электромагнита, Н,

F=3978*B^2*S*10^2;

где В — магнитная индукция. Т, S — площадь сечения электромагнита, м^2.

Частота вращения магнитного поля электрической машины, об/мин,

n=60f/p



где р — число пар полюсов машины.

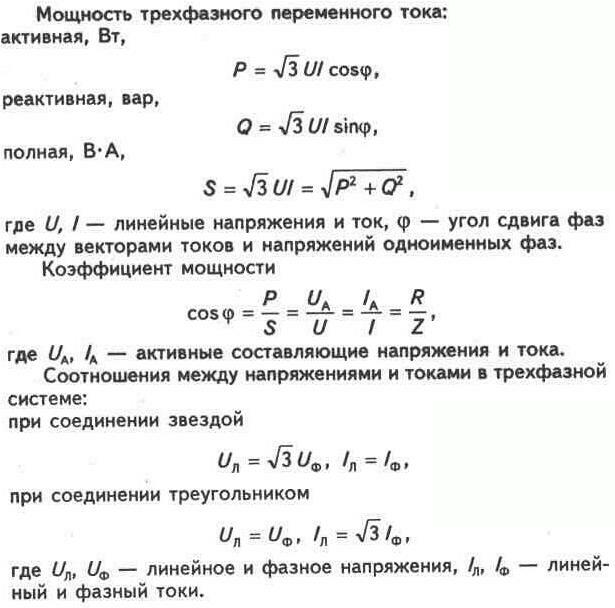

Мощность однофазного переменного тока:

активная, Вт,

Р = U*Icosф, реактивная, вар,

Q = UI sinф, полная, В-А,
