2.1. Резисторы

Резисторы классифицируются по характеру изменения сопротивления (постоянные, переменные регулируемые, переменные подстроечные), по назначению (общего назначения, высокочастотные, высоковольтные и др.), по материалу резистивного элемента (проволочные, непроволочные).

Непроволочные резисторы в зависимости от материала токопроводящего слоя подразделяются на металлодиэлектрические, металлоокисные, углеродистые, лакопленочные, на проводящей пластмассе и др.

Новая система обозначений резисторов представлена в табл. 2. 1.

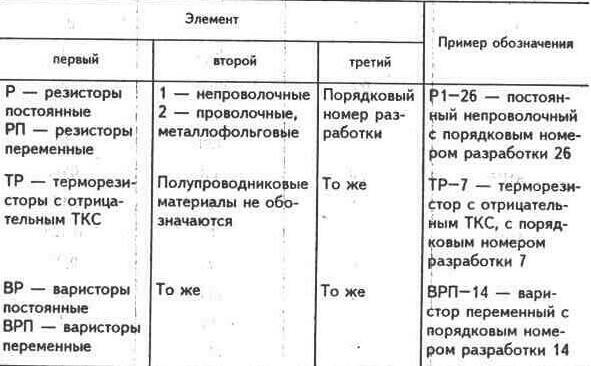

Таблица 2. 1 СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ РЕЗИСТОРОВ


В старой системе обозначений резисторов первый элемент означает: С — резистор постоянный, СП — резистор переменный, СТ — терморезистор, СН — варистор; второй элемент:

1 — углеродистые и бороуглеродистые, 2 — металлодиэлектрические и металлоокисные, 3 — композиционные пленочные, 4 — композиционные объемные, 5 — проволочные.

Применяются резисторы и с более старыми обозначениями, например, непроволочные постоянные ВС, УЛМ, МЛТ, проволочные ПЭ.

Номинальными параметрами резистора являются номинальная мощность рассеяния Рном, номинальное сопротивление R, допускаемое отклонение сопротивления, или допуск, температурный коэффициент сопротивления (ТКЕ), который показывает относительное обратимое изменение сопротивления при изменении температуры резистора на 1 С. Чем меньше ТКС, тем большей температурной стабильностью обладает резистор. Номинальную мощность резистора можно узнать по маркировке на корпусе или в зависимости от размеров по табл. 2. 2.

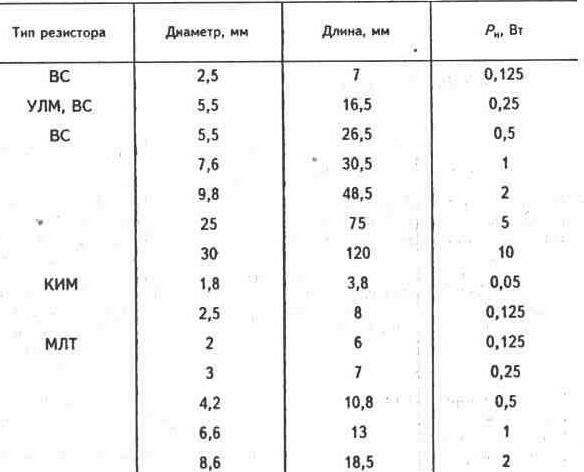

Таблица 2. 2 ОПРЕДЕЛЕНИЕ МОЩНОСТИ РЕЗИСТОРОВ ПО ИХ РАЗМЕРАМ


На корпус резистора наносится маркировка, если позволяют его размеры, которая содержит сокращенное обозначение, номинальную мощность, номинальное сопротивление, допуск.

Номинальное сопротивление обозначается цифрами с указанием единицы измерения:

Ом (R или Е по-старому или без буквы) — омы; кОм (К) — килоомы, МОм (М) — мегаомы, ГОм (G) — гигаомы, ТОм (Т) — тераомы. Например,

220 Ом 680 кОм 3, 3 МОм 4, 7 ГОм 1 ТОм или 220 680к 3М3 4G7 1Т,

где буква между цифрами определяет положение запятой.

Коды допускаемых отклонений сопротивления показаны в табл. 2. 3.

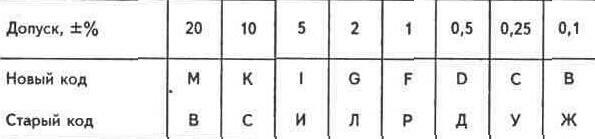

Таблица 2. 3 КОДЫ ДОПУСКАЕМЫХ ОТКЛОНЕНИЙ СОПРОТИВЛЕНИЙ РЕЗИСТОРОВ


Примеры маркировки резисторов показаны на рис. 2. 1.

Для иностранных резисторов цвет пояска означает цифру:

черный — 0, коричневый — 1, красный — 2, оранжевый — 3, желтый — 4, зеленый — 5, синий — 6, фиолетовый — 7, серый — 8, белый — 9.

Число, соответствующее величине сопротивления резистора в Омах, составляется из цифр, соответствующих цвету поясков, начиная с первого (1), причем цвет третьего пояска (3) определяет число нулей, которые нужно приписать к двум первым цифрам, чтобы получить величину сопротивления. Четвертый поясок (4) обозначает класс точности резистора: золотой поясок — ±5%, серебряный — ±10%, отсутствие пояска - ±20%.

На схемах постоянные резисторы имеют внутри символа обозначения знак, указывающий номинальную мощность рассеяния резистора (рис. 2. 1, б). Рядом с условным обозначением резистора указывается величина его номинального сопротивления и знак R с цифрой или числом, указывающим порядковый номер резистора на схеме.

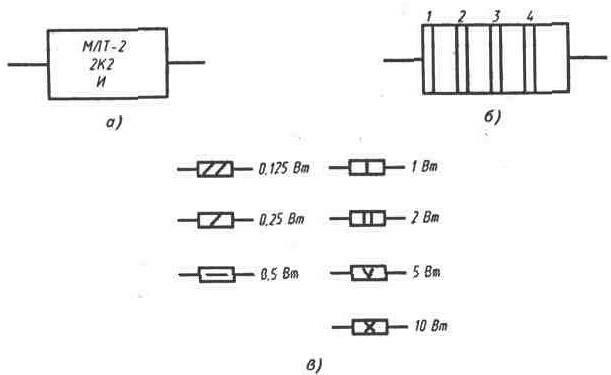

Рис. 2. 1. Маркировка резисторов и обозначение их мощности на схемах:

а) пример маркировки отечественного резистора. Расшифровка: тип МЛТ, мощность рассеяния 2 Вт, 2, 2 кОм, отклонение величины сопротивления 5%;

6) пример маркировки иностранного резистора: 1-4 — номера поясков. В данном случае цвета поясков: 1 — коричневый, 2 — черный, 3 — черный, 4 — серебряный. Расшифровка: 100 Ом, класс точности ±10%;

в) обозначение мощности рассеяния резисторов на схемах.

Величины номинальных сопротивлений от 1 до 99 Ом указываются числом без единицы измерения, а если число содержит дробь, то с указанием единицы измерения, например, 56, 5, 6 О. м. Величины сопротивлений от 1 до 999 кОм обозначаются числом с буквой к — 5, 6к, 56к.

Величины сопротивлений в мегаомах на схемах указывают числом без единицы измерения, причем в целом числе при этом присутствуют запятая и нуль — 56, 0.

Данные некоторых резисторов приведены в табл. 2Д

Полупроводниковые нелинейные резисторы, в отличие от рассмотренных линейных резисторов, обладают способностью изменять свое сопротивление под действием управляющих факторов: температуры, напряжения, магнитного поля и др.

Терморезисторы, или термисторы, имеют резко выраженную зависимость электрического сопротивления от температуры. Терморезисторы могут быть как с отрицательным, так и с положительным коэффициентом сопротивления — позисторы.

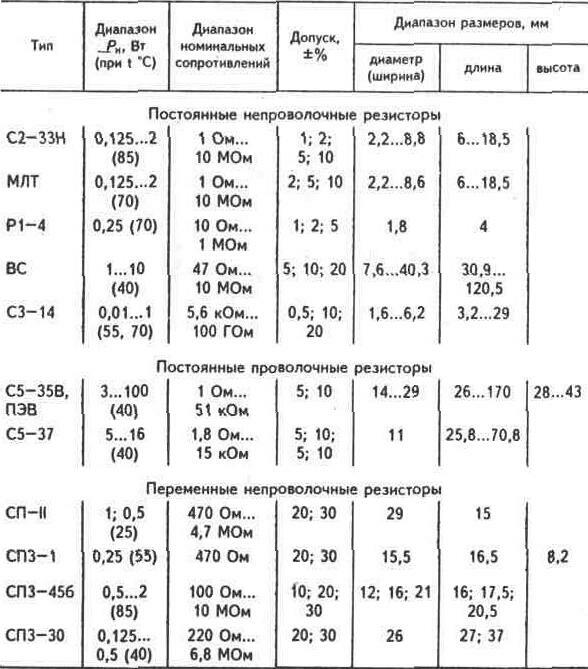

Таблица 2. 4 ДАННЫЕ НЕКОТОРЫХ РЕЗИСТОРОВ


Наряду с параметрами, сходными с параметрами линейных резисторов, терморезисторы имеют свои параметры.

Коэффициент температурной чувствительности В определяет характер температурной зависимости данного вида терморезистора.

Постоянная времени характеризует тепловую инерционность. Она равна времени, в течение которого температура

терморезистора изменяется на 63% при перенесении его из воздушной среды с температурой 0 °С в воздушную среду с температурой 100 °С.

Варисторы обладают резко выраженной зависимостью электрического сопротивления от приложенного к ним напряжения.

Данные некоторых нелинейных резисторов показаны в табл. 2. 5.

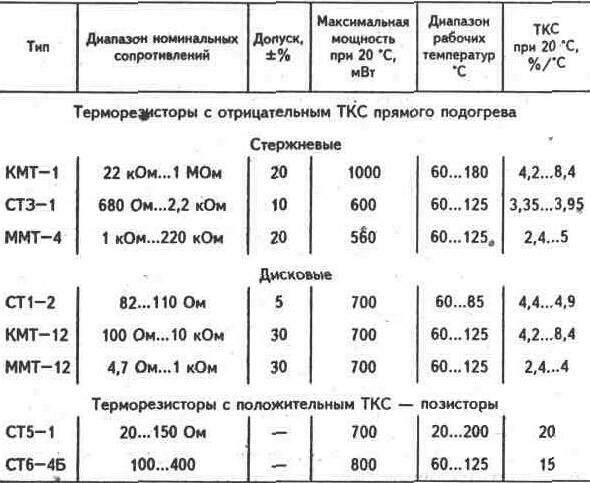

Таблица 2. 5 НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ


Отказы резисторов происходят в основном из-за обрывов в токопроводящей цепи, из-за нарушений контактов и от перегрева, приводящего к перегоранию проводящего слоя. Вследствие перегорания проводящего материала происходят внезапные отказы, а вследствие дрейфа сопротивления резистора — постепенные отказы.

Часть отказов резисторов зависит от состояния других деталей в аппаратуре и их отказов, значительное число отказов происходит из-за их неправильного применения.

При выборе резистора нужно учитывать как его параметры, так и условия среды, где он будет работать — температуру, влажность, вибрации и т. д. Следует также учитывать, что у резисторов существует максимальная частота приложенного напряжения, при которой их сопротивление начинает меняться, и допускаемое напряжение.

При определении состояния работающих резисторов или новых для замены вышедших из строя необходима их проверка.

Постоянные резисторы проверяют внешним осмотром на отсутствие механических повреждений и соответствие параметров, указанных на корпусе, принципиальной электрической схеме. Сопротивление резисторов измеряется омметром. При осмотре резистора проверяют целость корпуса, его покрытия, прочность выводов. Целость выводов проверяют измерением сопротивления резистора при их покачивании.

Переменные резисторы после внешнего осмотра проверяют на плавность изменения сопротивления путем его измерения при вращении оси, на соответствие закона изменения сопротивления резистора его типу, сопротивление резистора при крайних положениях оси. При измерении сопротивления резистора при вращении его оси часто наблюдаются скачки сопротивления, что говорит о неисправности резистора и о необходимости его замены.

Для замены необходим соответствующий подбор резистора. Параметры резистора должны соответствовать условиям его применения по нагрузке и внешней среде, фактическая мощность, рассеиваемая на резисторе, и его температура должны быть ниже предельных значений по техническим условиям на резистор.

По величине отклонения сопротивления резистора от номинального резисторы выбирают с учетом особенностей цепей, где они работают. Если большое отклонение сопротивления мало влияет на работу устройства, то можно применять резисторы с отклонением 20%. Такими резисторами могут быть резисторы в цепях управляющих сеток ламп, в цепи коллекторов транзисторов.

Если от величины сопротивления резистора зависит режим работы цепи, то следует применять резисторы с допуском 5 или 10%. К ним относятся резисторы в цепях эмиттера и базы

транзистора.

В цепях, где требуется постоянство сопротивления, применяются резисторы с допуском не более 2%.

Работа резистора в схеме проявляется его нагревом. Относительно сильный нагрев (до 300 С) для резистора не опасен, выделяющееся тепло может отрицательно повлиять на соседние детали. В таких случаях для уменьшения нагрева резистора его нужно заменить на другой, большей мощности, но с теми же другими параметрами.
