8. Электротехнические материалы, применяемые при ремонте электрооборудования

При обслуживании и ремонте электрооборудования применяются различные материалы. Материалом, который должен быть у электрика всегда, является изоляционная лента.

Познакомимся с некоторыми изоляционными лентами.

Лента изоляционная поливинилхлоридная липкая марки ПВХ, изготовляется на основе светотермостойкого изоляционного пластиката, на одну сторону которого нанесен липкий состав. Выпускается лента в основном светло-синего цвета, но может выпускаться и других цветов.

До появления лент марки ЛЭТСАР она являлась основной изоляционной лентой.

ЛЭТСАР — лента электроизоляционная термостойкая самослипающаяся резиновая. Выпускается двух марок и двух сечений, марки различаются цветом и термостойкостью, марка К — красного цвета, марка Б — белого цвета. Между слоями ленты в ролике проложена полиэтиленовая лента марки Нт для предотвращения самослипания слоев ленты ЛЭТСАР. Лента имеет хорошую электрическую прочность, тепло-, влаго-, и водостойка, стойка к действию озона и ультрафиолетовых лучей, масел и химических реактивов. Лента способна слипаться в монолит без предварительного подогрева.

Лента электроизоляционная прорезиненная липкая представляет собой хлопчатобумажную ткань, на поверхность которой нанесена липкая резиновая смесь.

Лента марки ЛХМ-105 электроизоляционная лакотканевая лакоткань хлопчатобумажная, пропитанная масляным лаком, для длительной работы при температуре 105С.

Лента хлопчатобумажная для электропромышленности изготовляется из хлопчатобумажной пряжи или полиэфирных нитей. Для электромонтажных работ применяется в основном киперная лента из хлопчатобумажной пряжи с обозначением К.

Сведения о некоторых лентах приведены в табл. 8. 1.

Полихлорвиниловые трубки могут заменять изоляционную ленту для защиты отдельных проводов или жгутов проводов при их вводе в корпуса аппаратов, двигателей, в металлические трубы.

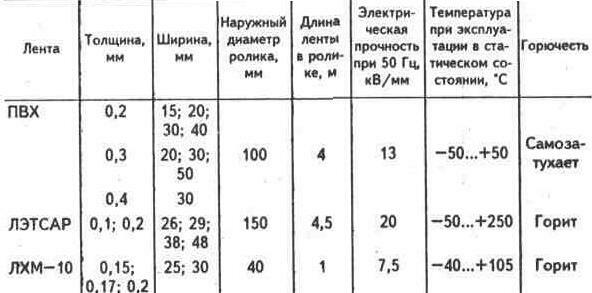

Таблица 8. 1 ХАРАКТЕРИСТИКИ ИЗОЛЯЦИОННЫХ ЛЕНТ


Размеры некоторых трубок приведены в табл. 8. 2.

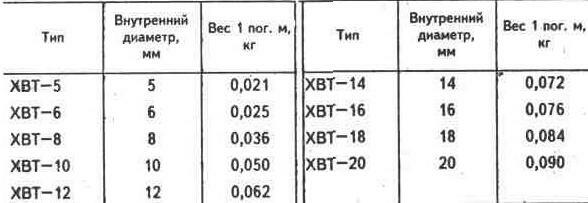

Таблица 8.2 РАЗМЕРЫ ПОЛИХЛОРВИНИЛОВЫХ ТРУБОК


Клеи могут потребоваться при ремонте разбитых пластмассовых корпусов аппаратов и приборов, для приклеивания выпавших стекол в измерительных приборах и в других случаях.

Сведения о клеях приведены в табл. 8. 3.

В табл. 8. 4 и 8. 5 представлены сведения о припоях и флюсах для пайки.

Для подшипников электродвигателей необходим запас тугоплавкой смазки, например 1-13 (универсальная тугоплавкая водостойкая УТВ), ЦИАТИМ-203.

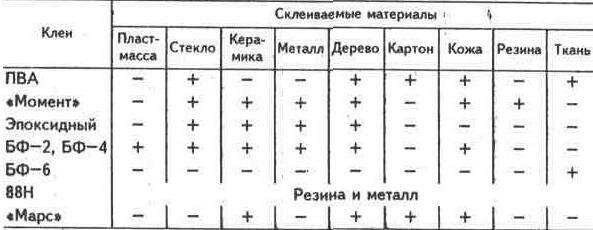

Таблица 8. 3 НАЗНАЧЕНИЕ КЛЕЕВ


Примечание: знак «+» означает, что клей склеивает данный материал.

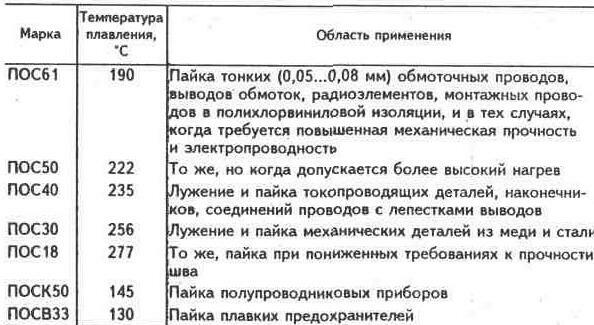

Таблица 8. 4 ЛЕГКОПЛАВКИЕ ПРИПОИ

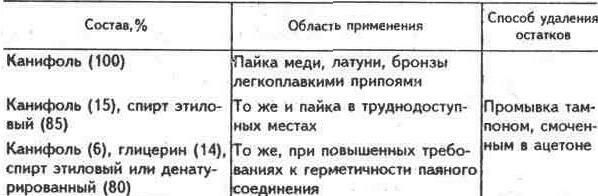

Таблица 8. 5 НЕАКТИВНЫЕ ФЛЮСЫ
