2.2. Микросхемы комбинационного типа малой степени интеграции

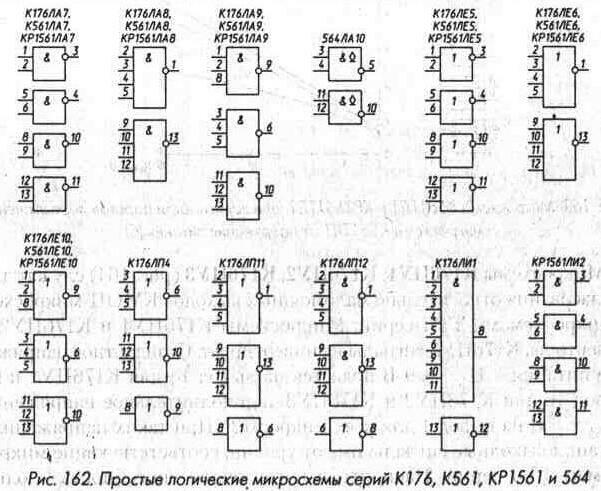

На рис. 162 приведена цоколевка простых логических микросхем рассматриваемых серий. Микросхемы, имеющие в своем обозначении после указания серии буквенное сочетание ЛА, а также четырехвходовые элементы микросхемы К176ЛП12, выполняют функцию И-НЕ. Микросхемы с сочетанием ЛЕ, а также трех- и четырехвходовые элементы микросхем К176ЛП4 и К176ЛП11, выполняют функцию ИЛИ-НЕ. В состав микросхемы К176ЛИ1 входит девятивходовый элемент И и инвертор, микросхема КР1561ЛИ2 - четыре двухвходовых элемента И.

Микросхема 564ЛА10 - два логических элемента И-НЕ с открытым стоком (рис. 162). Сопротивление выходных транзисторов

Таблица 7

Обозначение микросхемы

Функциональное назначение

Число выводов корпуса

Предельная частота, МГц при Uпит, В

Номер рис.

5

9,10

15

КР1561АГ1

2 ждущих мультивибратора

16

-

-

-

277

К176ИД1 К561ИД1

Дешифратор 4-10 с прямыми выходами

16

-

-

-

232

К176ИД2 К176ИДЗ

Преобразователи двоично-десятичного кода в код семисегментного индикатора

16 16

-

-

-

235 235

564ИД4 564ИД5

Преобразователи двоично-десятичного кода в код семисегментного индикатора

16 16

-

-

-

235 235

КР1561ИД6

2 дешифратора 2-4 с прямыми выходами

16

-

-

-

238

КР1561ИД7

2 дешифратора 2-4 с инверсными выходами

16

-

-

-

238

К176ИЕ1

Шестиразрядный двоичный счетчик

14

-

1

-

172

К176ИЕ2

Пятиразрядный двоичный и десятичный счетчик

16

-

2

-

173

К176ИЕЗ

Счетчик-делитель на 6 с выходом на семисегментный индикатор

14

-

1

-

176

К176ИЕ4

Декада с выходом на семисегментный индикатор

14

-

1

-

177

К176ИЕ5

Кварцевый генератор и делитель частоты на 32768

14

184

К176ИЕ8 К561ИЕ8

Десятичный счетчик с дешифратором

16

1

2

3

185

К561 ИЕ9

Двоичный счетчик с дешифратором

16

1

3

-

187

К561ИЕ10 КР1561 ИЕ10

2 четырехразрядных двоичных счетчика

16

1,5

4 3

4

195

К561 ИЕ11

Четырехразрядный двоичный реверсивный счетчик

16

-

5

-

200

К176ИЕ12

Кварцевый генератор и делители частоты на 32768 и 60

16

-

1.2

-

203

К176ИЕ13

Счетчик для часов с будильником

16

-

1,2

-

205

К561ИЕ14

Четырехразрядный десятичный реверсивный счетчик

16

1,5

3

-

211

КА561ИЕ15А КА561ИЕ15Б

Делитель частоты с переключаемым коэффициентом деления

24

0,8 0,4

1,5 0,75

-

212

К561ИЕ16

14-разрядный двоичный счетчик

16

1,5

4

-

214

К176ИЕ17

Счетчик-календарь

16

-

-

-

219

К176ИЕ18

Кварцевый генератор и делители частоты на 32768 и 60

16

1

1

-

221

К561ИЕ19

Счетчик с переключаемым коэффициентом деления

16

0,6

1.8

-

222


Таблица 7 (продолжение)

Обозначение микросхемы

Функциональное назначение

Число выводов корпуса

Предельная частота, МГц при Uпит,, В

Номер рис.

5

9, 10

15

КР1561ИЕ20

12-разрядный двоичный счетчик

16

-

-

-

226

КР1561ИЕ21

Четырехразрядный двоичный синхронный счетчик

16

-

-

-

227

К561ИК1

3 мажоритарно-мультиплексорных элемента

16

-

-

-

268

564ИК2

Устройство управлений пятиразрядным индикатором

24

-

-

-

241

К176ИМ1 К561ИМ1

Четырехразрядный двоичный сумматор

16

-

-

-

262

К561ИП2

Элемент сравнения четырехразрядных чисел

16

-

-

-

271

564ИР1

18-разрядный сдвигающий регистр

14

1,5

3

-

228

К176ИР2 К561ИР2

2 четырехразрядных сдвигающих регистра

16

-

2

4.5

-

228

К176ИРЗ

Четырехразрядный сдвигающий регистр

14

-

2

-

228

К561ИР6

Восьмиразрядный сдвигающий регистр (Z)

24

-

-

-

228

К561ИР9

Четырехразрядный сдвигающий регистр

16

-

-

-

228

К176ИР10

18-разрядный сдвигающий регистр

14

-

2

-

228

564ИР13

Регистр последовательного приближения

24

2

5

-

231

КР1561ИР14

Четырехразрядный регистр хранения информации (Z)

16

1.8

3.6

4,8

228

КР1561ИР15

Четырехразрядный реверсивный сдвигающий регистр

16

-

-

-

228

К561КП1 КР1561КП1

2 мультиплексора 4-1

16

-

-

-

251

К561КП2 КР1561КП2

Мультиплексор 8-1

16

-

-

-

259

К176КТ1

4 ключа

14

-

-

-

250

К561КТЗ КР1561КТЗ

4 ключа

14

-

-

-

250

К176ЛА7 К561ЛА7

4 элемента 2И-НЕ

14

-

-

-

162

К176ЛА8 К561ЛА8

2 элемента 4И-НЕ

14

-

-

-

162

К176ЛА9 К561ЛАР КР1561ЛА9

3 элемента ЗИ-НЕ

14

-

-

-

162


Таблица 7 {продолжение)

Обозначение микросхемы

Функциональное назначение

Число выводов корпуса

Предельная частота, МГц при Uпит, В

Номер рис.

5.

9,10.

15

564ЛА10

2 элемента 2И-НЕ (ОС)

14

-

-

-

162

К176ЛЕ5 К561ЛЕ5 КР1561ЛЕ5

4 элемента 2ИЛИ-НЕ

14

-

-

-

162

К176ЛЕ6 К561ЛЕ6 КР1561ЛЕ6

3 элемента 4ИЛИ-НЕ

14

-

-

-

162

К176ЛЕ10 К561ЛЕ10 КР1561ЛЕ10

3 элемента 3 ИЛИ-НЕ

14

-

-

-

162

К176ЛИ1

9И+НЕ

14

-

-

-

162

КР1561ЛИ2

4 элемента 2И

14

-

-

-

162

К561ЛН1

б элемента НЕ (Z)

16

-

-

-

165

К561ЛН2

6 элемента НЕ

14

-

-

-

165

К561ЛНЗ

6 повторителей (Z)

16

-

-

-

165

К176ЛП1

6 транзисторов

14

-

-

-

273

К176ЛП2 К561ЛП2

4 элемента ИЛИ с исключением

14

-

-

-

263

К176ЛП4

2 элемента ЗИЛИ-НЕ+НЕ

14

-

-

-

162

К176ЛП11

2 элемента 4ИЛИ-НЕ + НЕ

14

-

-

-

162

К176ЛП12

2 элемента 4И-НЕ + НЕ

14

-

-

-

162

К561ЛП13

3 мажоритарных элемента

14

-

-

-

267

КР1561ЛП14

4 элемента ИЛИ с исключением

14

-

-

-

263

К176ЛС1

3 мультиплексора 2-1

14

-

-

-

269

К561ЛС2

4 элемента И-ИЛИ

16

-

-

-

270

К176ПУ1

5 преобразователей уровня КМОП-ТТЛ с инверсией

14

-

-

-

164

К176ПУ2

6 преобразователей уровня КМОП-ТТЛ с инверсией

16

-

-

-

164

К176ПУЗ

6 преобразователей уровня КМОП-ТТЛ

16

-

-

-

164

К176ПУ4 КР1561ПУ4

6 преобразователей уровня КМОП-ТТЛ

16

-

-

-

164

К176ПУ5

4 преобразователя уровня ТТЛ-КМОП

16

-

-

-

164

564ПУ6

4 преобразователя уровня ТТЛ-КМОП (Z)

16

-

-

-

164

К561ПУ7

6 преобразователей уровня ТТЛ-КМОП с инверсией

14

-

-

-

164

К561ПУ8

6 преобразователей уровня ТТЛ-КМОП

14

-

-

-

164

К561СА1

13-входовый сумматор по модулю 2

16

-

-

-

266


Таблица 7 (окончание)

Обозначение микросхемы

Функциональное назначение

Число выводов

корпуса

Предельная частота, МГц при Uпит, В

Номер рис.

5

9,10

15

К176ТВ1 К561 ТВ 1 КР1561ТВ1

2 JK-триггера

14

3.5

2 8 8

12

169

К561ТЛ1 КР156ГГЛ1

4 триггера Шмитта 2И-НЕ

14

-

2

-

163

К176ТМ1

2 D-триггера

14

-

1

-

169

К176ТМ2 К561ТМ2

2 D-триггера

14

-

1 4.5

-

169

К561ТМЗ

4 D-триггера

16

-

2

-

168

К561ТР2

4 RS-триггера (Z)

16

-

-

-

166

564УМ1

4 D-триггера с увеличенной амплитудой выходного сигнала

16

-

-

-

168




микросхемы в открытом состоянии достаточно низкое - около 30 Ом при напряжении питания 3 В, 15 Ом при 5 В, 6 Ом при 10 В, и 4,5 Ом при 15В. Допустимый выходной ток определяется рассеиваемой мощностью 100 мВт на выход и составляет от 80 до 150 мА при напряжении питания от 5 до 15 В. Выходное напряжение, которое можно подавать на выходы микросхемы в закрытом состоянии, составляет 15В.


Микросхема может применяться для согласования КМОП-микросхем с ТТЛ-микросхемами, для работы на светодиодные индикаторы, электромагнитные реле и в других случаях, когда нагрузочной способности стандартных КМОП-микросхем недостаточно или требуется коммутация нагрузки от источника с открытым стоком.

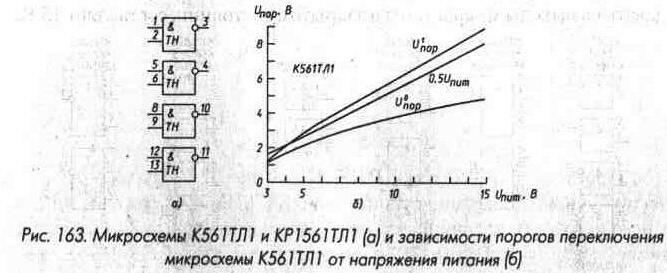

Микросхемы К561ТЛ1 и КР1561ТЛ1 - четыре двухвходовых триггера Шмитта, выполняющих функцию И-НЕ (рис. 163, а). Основное свойство инвертирующего триггера Шмитта - скачкообразное изменение выходного напряжения от лог. 1 до лог. 0 при плавном повышении входного напряжения и переходе величины U1пор и изменении выходного напряжения от лог. 0 до лог. 1 при плавном снижении входного сигнала ниже U0пор , причем U1пор > U0пор . На рис. 163 (б) приведены зависимости U0пор и U1пор триггеров микросхемы К561ТЛ1 от напряжения питания. Порог U1пор почти во всем диапазоне напряжений питания выше половины напряжения питания, U0пор - ниже.

Триггеры Шмитта широко применяются для приема цифровых сигналов при большом уровне помех, для формирования сигналов с крутыми фронтами из плавно меняющихся сигналов, например из синусоидальных, в генераторах импульсов и в других случаях.

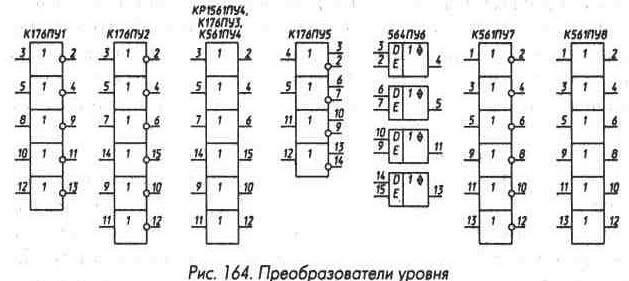

Микросхемы К176ПУ1, К176ПУ2, К176ПУЗ (рис. 164) служат для согласования относительно маломощных выходов КМОП-микросхем с микросхемами ТТЛ-серий. Микросхемы К176ПУ1 и К176ПУ2 -инверторы, К176ПУЗ сигналы не инвертирует. Стандартное напряжение питания - Uпит1=9 В подается на вывод 14 для К176ПУ1 и на вывод 16 для К176ПУ2 и К176ПУЗ, а дополнительное напряжение Uпит2=5 В на вывод 1 для всех микросхем. При таких напряжениях питания выходные сигналы имеют уровни, соответствующие микросхемам ТТЛ-серий. Паспортная нагрузочная способность - один

логический элемент серии К 155. Реальная нагрузочная способность существенно выше - в состоянии лог. 0 при напряжении на выходе 0,5 В втекающий ток может составлять 6... 10 мА, в состоянии лог. 1 при напряжении на выходе 2,4 В вытекающий ток 3...6 мА. Если выход микросхемы в состоянии лог. 0 замкнуть на источник питания +5 В, ток короткого замыкания составит 30...50 мА. При замыкании выхода, находящегося в состоянии лог. 1, на общий провод, ток короткого замыкания 6...9 мА. Указанные выходные токи измерены при двух указанных напряжениях питания 9 и 5 В. Для обоих источников питания техническими условиями допускаются напряжения от 5 до 10 В, реально микросхемы работоспособны при напряжениях питания от 4 до 15 В, однако необходимо, чтобы напряжение Uпит1 было не менее, чем Uпит2 Максимальные выходные токи в первом приближении пропорциональны напряжениям питания.


Микросхемы К561ПУ4 и КР1561ПУ4 (рис. 164) аналогичны по своему функционированию микросхеме К176ПУЗ, но требуют лишь одного источника питания, который подключается к выводу 1 микросхемы, вывод 16 свободен. При напряжении питания 10В микросхема К561ПУ4 может обеспечить выходной ток 8 мА в состоянии лог. 0 и 1,25 мА в состоянии лог. 1. Особенность этой микросхемы - возможность подачи на ее входы напряжения, большего, чем напряжение питания, что недопустимо для других типов микросхем (кроме К561ЛН2). Эта возможность позволяет использовать микросхемы К561ПУ4 и КР1561ПУ4 для сопряжения КМОП-микросхем, имеющих напряжение питания 5...15 В, с ТТЛ-микросхемами. В этом случае на микросхему К561ПУ4 (КР1561ПУ4) подают напряжение питания 5 В входы подключают к выходам КМОП-микросхем, выходы -ко входам ТТЛ-микросхем. Нагрузочная способность микросхемы

К561ПУ4 для такого включения - 3 мА в состоянии лог. 0, что практически позволяет подключать два входа микросхем серии К155.

Нагрузочная способность микросхемы КР1561ПУ4 больше. При выходном напряжении 0,4; 0,5; 1,5 В в состоянии лог. 0 гарантированный выходной втекающий ток элементов этой микросхемы составляет не менее 3,2; 8 и 24 мА при напряжении питания 5,10 и 15 В соответственно. Вытекающий выходной ток в состоянии лог. 1 при напряжении на выходе 4,6; 9,5; 13,5 В составляет не менее 0,16; 1,25 и 3,75 мА при тех же напряжениях питания. Дополнительно гарантируется выходной вытекающий ток не менее 1,25 мА в состоянии лог. I при напряжении питания 5 В и выходном напряжении 2,5 В.

Таким образом, элементы микросхемы КР1561ПУ4 при питании от напряжения 5 В позволяют нагружать их на 2 входа микросхем серии К155 или 8 входов микросхем серии К555.

Микросхема К176ПУ5 (рис. 164) предназначена для согласования выходов микросхем ТТЛ со входами микросхем КМОП. При напряжении питания 5 В на выводе 15 и 9...10 В на выводе 16 на входы микросхемы можно подавать сигналы с выходов микросхем ТТЛ, выходные сигналы будут соответствовать уровням микросхем КМОП.

Микросхема 564ПУ6 (рис. 164) - четыре преобразователя уровней ТТЛ в уровни КМОП с индивидуальной возможностью перевода выходов в высокоимпедансное состояние. Микросхема имеет два вывода для подачи питания - вывод 1 для подачи напряжения 5 В (питание микросхем ТТЛ) и вывод 16 для подачи напряжения питания микросхем КМОП, оно должно находиться в пределах 5...15 В, вывод 8 - общий провод.

Каждый преобразователь уровня имеет вход Е для управления выходом. При лог. 1 на этом входе выход преобразователя активен и повторяет входной сигнал, увеличенный по амплитуде до напряжения питания, поданного на вывод 16, при лог. 0 на входе Е выход переходит в высокоимпедансное состояние.

Микросхемы К561ПУ7 и К561ПУ8 (рис. 164) - соответственно шесть инвертирующих и шесть неинвертирующих преобразователей уровней ТТЛ-микросхем в уровни КМОП-микросхем. Принципиальное отличие этих микросхем от микросхем К176ПУ5 и 564ПУ6, выполняющих ту же функцию, - использование одного источника питания. При напряжении питания 10... 15 В порог переключения элементов микросхем составляет 1,5... 1,8 В, что хорошо согласуется с выходными уровнями микросхем серий ТТЛ. Выходные сигналы

микросхем имеют уровни, близкие к напряжению питания и потенциалу общего провода.

Гарантированная величина выходного тока микросхем при напряжении питания 12 В составляет не менее 1,3 мА в состоянии лог. 0 и напряжении на выходе 0,5 В или в состоянии лог. 1 и напряжении на выходе 11,5 В, реально выходные токи больше.

Из-за того, что микросхемы К561ПУ7 и К561ПУ8 используют один источник питания, при их управлении от микросхем ТТЛ теряется одно из наиболее интересных и полезных свойств микросхем КМОП - крайне малое потребление тока от источника питания в статическом режиме. При напряжении питания 12 В и напряжении на входах 0,5 или 3 В ток потребления микросхем К176ПУ7 и К176ПУ8 не превышает 4 мА. В то же время, если входные уровни соответствуют 0 В или напряжению источника питания, гарантируется, что ток потребления не превышает 20 мкА, реально - значительно меньше.

При напряжении питания 5 В порог переключения микросхем составляет 0,2...0,4 В, что позволяет использовать их в качестве усилителей-ограничителей импульсных сигналов малой амплитуды. Естественно, что микросхемы К561ПУ7 и К561ПУ8 можно использовать и в устройствах, целиком выполненных на микросхемах КМОП в качестве инверторов и буферных повторителей соответственно, но при напряжении питания менее 9 В это делать нецелесообразно из-за снижения помехоустойчивости.

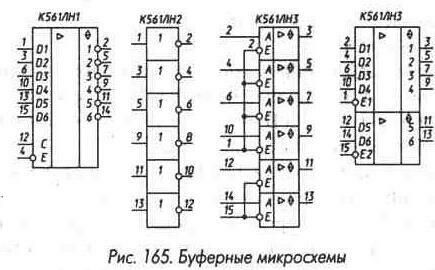

Микросхема К561ЛН1 (рис. 165) - шесть инверторов со стробированием и возможностью перевода выходов в высокоимпедансное состояние. Она имеет шесть информационных входов D1 - D6, вход стробирования С, вход переключения в высокоимпедансное состояние Е, шесть выходов. Вход Е является преобладающим - при подаче на него лог. 1 все выходы переходят в высокоимпедансное состояние независимо от других входных сигналов. При лог. 0 на входе Е и лог. 1 на входе С на всех выходах устанавливается лог. 0. При лог. 0 на обоих управляющих входах Е и С на выходах - инверсия сигналов с информационных входов.

Микросхема К561ЛН1 имеет повышенную по сравнению с другими микросхемами этой серии нагрузочную способность - при напряжении питания 10 В ее выходной ток может достигать 5,3 мА в состоянии лог. 0 и 0,5 мА в состоянии лог. 1, что позволяет использовать ее при работе на нагрузку с большой емкостью.

Микросхема К561ЛН2 (рис. 165) - шесть инверторов с повышенной нагрузочной способностью. Ее электрические параметры аналогичны


параметрам микросхемы К561ПУ4, она также позволяет подавать на входы напряжение, большее напряжения питания, и может применяться для согласования КМОП-микросхем с ТТЛ-микросхемами.

Микросхема К561ЛНЗ (рис. 165) - шесть повторителей сигнала с возможностью перевода выходов в высокоимпедансное состояние. Повторители разбиты на две группы - четыре и два элемента, в каждой группе управляющие входы Е элементов объединены. При подаче на входы Е соответствующей группы лог. 0 выходы элементов этой группы активны и повторяют входные сигналы. Если на входы Е подать лог. 1, выходы элементов переходят в высокоимпедансное состояние. На рис. 165 приведено также более компактное графическое обозначение микросхемы.

Нагрузочная способность элементов микросхемы К561ЛНЗ в активном состоянии весьма высока. Гарантируется, что выходное напряжение в состоянии лог. 0 не превышает 0,4; 0,5 и 1,5 В при втекающем токе соответственно 2,3; 6 и 15,2 мА и напряжении питания 5, 10 и 15 В. Аналогично выходное напряжение в состоянии лог. 1 составляет не менее 4,6; 9,5 и 13,5 В при выходном вытекающем токе 0,88;

2,2 и 6 мА и указанных выше напряжениях питания. Дополнительно гарантируется, что при напряжении питания 5 В в состоянии лог. 1 выходное напряжение превышает 2,5 В при вытекающем токе 4,2 мА.

Реально нагрузочная способность микросхемы больше. При напряжении питания 5 В в состоянии лог. О0выходной втекающий ток может достигать 16 мА при выходном напряжении 0,5 В, в состоянии лог. 1 вытекающий ток не менее 3 мА при выходном напряжении 4 В, что позволяет при необходимости нагружать на каждый выход микросхемы К561ЛНЗ до 10 входов микросхем серии К155.

Основное назначение микросхем К561ЛНЗ - поочередная подача на одну магистраль сигналов от различных источников, причем

благодаря большой нагрузочной способности микросхемы магистраль может иметь большую емкость и большое число подключенных к ней нагрузок и источников сигналов. Эти микросхемы могут найти также широкое применение в качестве буферных элементов, в особенности в микропроцессорных системах.
