4.2. Схема защиты от параллельного подключения, выполненная в виде "заглушки"

При неиспользовании абонентом основного телефонного аппарата в течение длительного времени (командировка, выход в город и т.п.) рекомендуется использовать простейшие средства защиты линии от параллельного подключения (т.е. без разрыва шлейфа АТС-абонент).

Такие устройства должны выполнять две основные функции:

• при попытке набора номера с параллельно-подключенного аппарата осуществить запрет набора методом шунтирования линии;

• при приеме посылок вызова от АТС (100 В, 25 Гц) устройство не должно шунтировать линию (система запрета не включается).

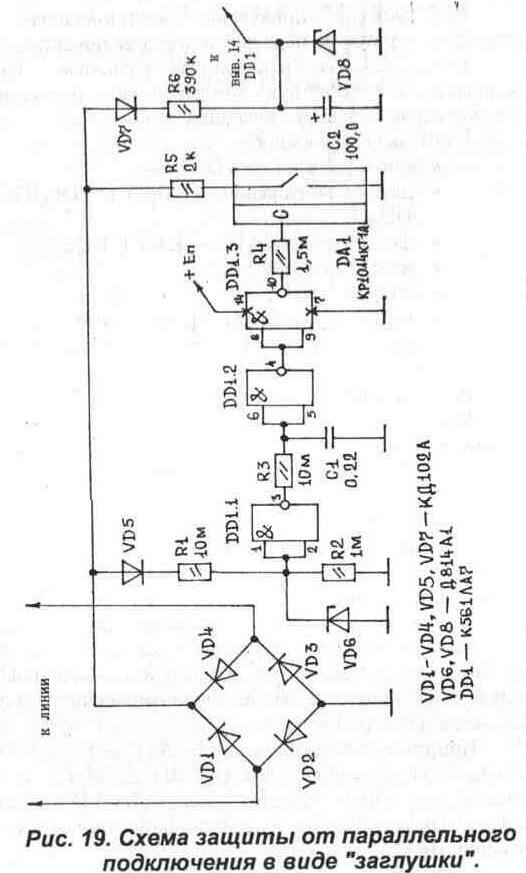

На Рис. 19 приведена принципиальная схема устройства защиты от параллельного подключения.

Блок защиты оснащается разъемом, который включается в телефонную розетку вместо основного ТА (ч .с. выполняется в виде "заглушки").

В состав схемы входят:

• диодный мост — VD 1 -VD4;

• датчик напряжения VD5, Rl, VD6, R2, DD1.1;

• фильтр вызова АТС—R3,C1,DD1.2;

• инвертор — DD 1.3;

• ключ—DA1;

• нагрузочное сопротивление — R5;

• цепи питания микросхем — VD7, R6, С2, VD8.

Работа схемы достаточно проста.

В исходном состоянии, когда на линии присутствует напряжение около 60 В, ключ DA1 разомкнут (на выходах 3 DD1.1, 10 DD1.3 уровень логического "нуля").

При попытке набора номера с запаздыванием около 2 с (цепь R3С1) включается ключ DA1, осуществляющий шунтирование линии сопротивлением R5 (запрет дальнейшего набора). Сопротивление R5 необходимо подобрать таким образом, чтобы, когда пиратский телефон будет отключен от линии, напряжение в ней выросло настолько, чтобы узел контроля напряжения на DD1.1 отработал отбой запрета, т.е. переключил элементы DD1.1-DD1.3 в исходное состояние. Ориентировочное значение R5 составляет 2-3 кОм.

При приеме посылок вызова с АТС цепочка R3 С1 не позволяет переключить элементы DD1.2, DD1.3, и линия остается свободной. Диодный мост VD1-VD4 позволяет подключать устройство к телефонной линии без учета полярности.
