4.4. Световая сигнализация включения схемы запрета набора номера

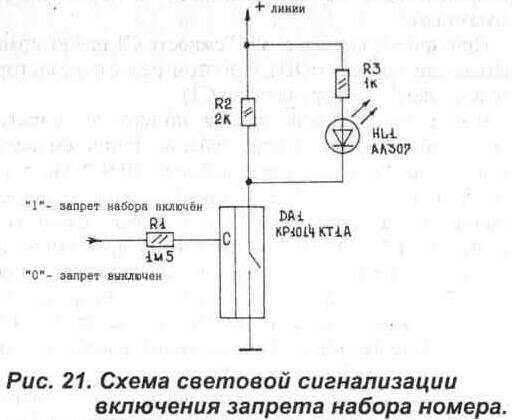

Зачастую, необходим контроль срабатывания схемы защиты линии. На Рис. 21 приведена схема включения сигнального светодиода с питанием от телефонной линии.


В состав схемы входят:

• ключ—DA1;

• цепь сигнализации — R3, HL 1;

• шунтирующий резистор — R2. При включении ключа DA1 от внешней схемы управления светодиод HL1 загорается, что сигнализирует о запрете набора номера. Сопротивление R2, в принципе, необходимо как страхующий элемент на случай выхода из строя р-n перехода HL1. В этом случае, при отсутствии световой сигнализации шунтирующий резистор R2 продолжает выполнять функцию запрета.
