3.2. КОНСТРУКЦИИ КОМНАТНЫХ АНТЕНН

Наиболее простая комнатная антенна - полуволновый разрезной вибратор - показана на рис. 3.1. Полуволновым он называется потому,


Рис. 3.1. Проволочный разрезной вибратор

что общая длина его двух плеч В примерно равна половине длины волны принимаемого телевизионного канала. Разрезным же он назван в связи с тем, что вибратор разрезан на два плеча пополам. Плечи вибратора выполняют из провода. Можно использовать голый или изолированный провод, одножильный или многожильный, а также антенный канатик. Плечи вибратора изолированы одно от другого в середине орешковым изолятором 1. Такие же изоляторы установлены на концах вибратора, при помощи которых антенна двумя проводами или кусками шпагата крепится к стенам комнаты. В отсутствие орешковых изоляторов можно использовать обычные фарфоровые ролики, как показано на рис. 3. 2. Выводы а-а' делают только у среднего изолятора, по краям их делать нет необходимости. Все четыре скрутки нужно тщательно пропаять, чтобы при натяжении антенны они не разошлись. Поэтому, если антенна выполнена из изолированного провода, его концы на соответствующую длину нужно освободить от изоляции.


Длина полуволнового вибратора точно равна половине длины волны только в том случае, если вибратор выполнен из провода бесконечно малого диаметра. При конечных значениях диаметра длина вибратора укорачивается тем сильнее, чем толще вибратор. При этом имеет значение не сам диаметр провода, а его отношение к длине волны, на которую рассчитан вибратор. Тем не менее для комнатных антенн, выполненных из провода или антенного канатика, вибратор оказывается достаточно тонким и его длина незначительно отличается от половины длины волны: в диапазоне 1-5 каналов - в пределах 0, 97... 0, 975 половины длины волны, а в диапазоне 6-12 каналов - 0, 965... 0, 971 половины длины волны.

В табл. 3. 1 приведены значения длины В полуволнового вибратора для любого из 12-метровых каналов при двух диаметрах провода, из которого выполнены плечи вибратора: 1, 5 мм и 4 мм. Видно, что при более толстом вибраторе его длина немного меньше, чем при более тонком.


Входное сопротивление разрезного полуволнового вибратора составляет 73 Ом и хорошо согласуется с коаксиальным кабелем, имеющим волновое сопротивление 75 Ом. Однако для подключения коаксиального кабеля к антенне симметричной конструкции необходимо симметрирующее устройство. Чаще всего в качестве симметрирующего устройства, которое не изменяет входного сопротивления антенны, используют устройство, называемое U-коленом (рис. 3. 3). Названо оно так в связи с тем, что внешне напоминает латинскую букву U. U-колено

образовано двумя отрезками 75-омного коаксиального кабеля. Длина короткого отрезка равна 1/4 длины волны в кабеле, а длина длинного -3/4 длины волны в кабеле. К точке их соединения подключается фидер, также выполненный из 75-омного кабеля. К антенне U-колено подключается в точках а и а'. Размеры отрезков U-колена для каждого канала приведены в табл. 3. 1.

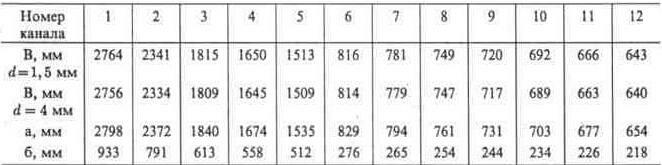

Таблица 3. 1 Размеры проволочного полуволнового вибратора

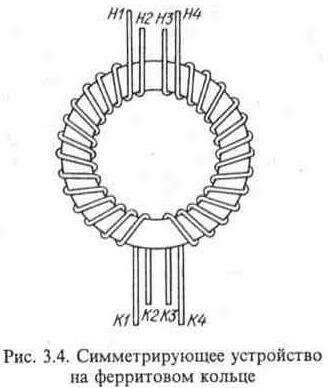

Использование U-колена при изготовлении комнатной антенны часто оказывается неудобным из-за его значительной длины, особенно на первых пяти каналах. Поэтому можно предложить более компактное симметрирующее устройство, показанное на рис. 3. 4. Оно представляет собой кольцо из феррита марки 50ВЧ или 1000НН размерами 7х4х2 мм, либо марки 100ВЧ размерами 8, 4х3, 5х2 мм. Кольцо сначала обматывают узкой полоской полиэтилена, а затем на него наматывают две обмотки, каждая

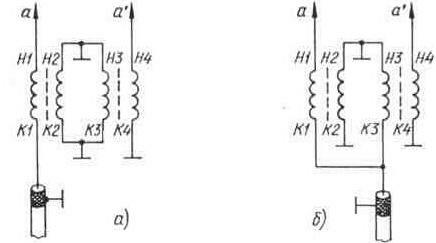

из которых содержит восемь витков, намотанных двумя проводами ПЭЛШО диаметром 0, 21 мм. Витки обмоток необходимо распределить равномерно по кольцу, а их концы закрепить нитками. Важно соблюдать такое же направление витков, как показано на рисунке. Подключают фидер к антенне с помощью этого симметрирующего устройства в точках а-а' в соответствии со схемой, показанной на рис. 3. 5, а. Оплетка кабеля и заземленные концы обмоток соединяют в одной точке возможно более короткими проводниками. Симметрирующее устройство на



Рис. 3. 5. Схемы подключения ферритового симметрирующего устройства

ферритовом кольце хорошо работает на всех 12 каналах метрового диапазона волн. Коэффициент усиления разрезного полуволнового вибратора равен единице, что соответствует нулю децибел. Это вполне естественно, так как коэффициент усиления определяется именно по отношению к полуволновому вибратору.

Для приема телевизионного сигнала в дециметровом диапазоне, как уже было отмечено ранее, требуется антенна с повышенным коэффициентом усиления, что требует усложнения ее конструкции. Задача упрощается благодаря тому, что все размеры дециметровой антенны оказываются существенно меньше размеров антенн метрового диапазона. Это позволяет создать комнатную антенну дециметрового диапазона, обладающую сравнительно большим коэффициентом усиления при небольших габаритах.

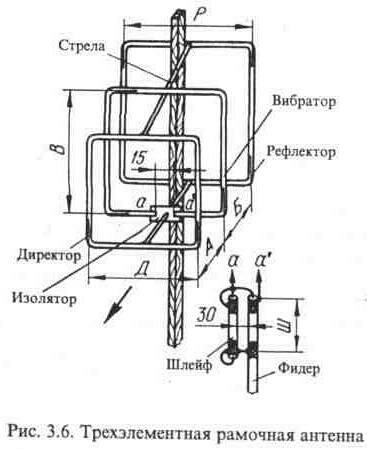

Одной из таких антенн, сравнительно несложной по конструкции, является трехэлементная рамочная антенна "Тройной квадрат", показанная на. рис. 3. 6. Коэффициент усиления этой антенны достигает 14 дБ, что

соответствует увеличению напряжения сигнала на ее выходе в 5 раз по сравнению с полуволновым вибратором. Антенна содержит три квадратные рамки, из которых директорная и рефлекторная являются замкнутыми, а вибраторная в точках а-а' (точки питания) разомкнута. Рамки расположены симметрично, так, что их центры находятся на горизонтальной прямой, совпадающей с направлением на телецентр. Рамки выполняют из медного или латунного провода диаметром 3... 5 мм, который при размерах антенны дециметрового диапазона обладает достаточной жесткостью. Размеры антенны приведены в табл. 3. 2.

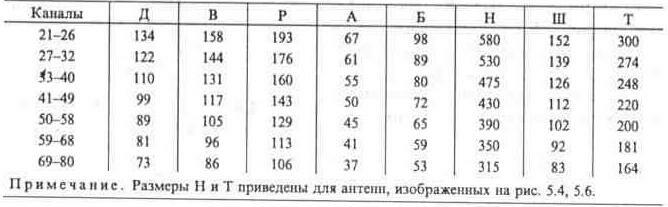

Таблица 3. 2 Размеры дециметровой рамочной антенны



Рамки антенны крепят к двум стрелам в серединах горизонтальных сторон. Верхняя стрела выполнена из того же материала, что и рамки. Практика показала, что антенна лучше работает, если нижняя стрела выполнена из изоляционного материала, например, гетинаксового или текстолитового прутка. Верхняя стрела припаивается к рамкам, а нижняя может крепить рамки с помощью заливки точек соединения эпоксидной смолой. Мачта или стойка в комнатном варианте такой антенны выполняется также из изоляционного материала - гетинаксового или текстолитового прутка, трубки либо деревянной рейки. Стрелы крепят к мачте или стойке в центре тяжести антенны. Изолятор представляет собой пластину из гетинакса, текстолита или оргстекла размерами 20 х 30 мм и толщиной 2-3 мм. Концы вибраторной рамки крепятся к этой пластине хомутиками.

Входное сопротивление трехэлементной рамочной антенны примерно составляет 70 Ом, и она хорошо согласуется с волновым сопротивлением 75-oмного коаксиального кабеля. Для симметрирования используется четвертьволновый короткозамкнутый шлейф, выполненный из отрезка того же кабеля.

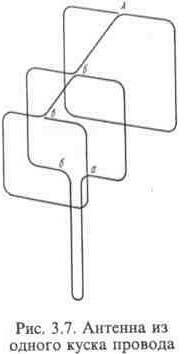

Радиолюбитель А. Нанаков из Чебоксар предложил конструкцию трехэлементной рамочной антенны дециметрового диапазона из одного целого куска толстого провода, изгибая его в соответствии с рис. 3. 7. В точках Л, Б и В провода необходимо спаять. В этой конструкции вместо шлейфа, выполненного из куска коаксиального кабеля, используется четвертьволновый короткозамкнутый мостик той же длины, что и шлейф. Расстояние между проводами мостика также остается прежним, равным 30 мм. Конструкция такой антенны оказывается достаточно жесткой, и необходимость в нижней стреле отпадает. Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетка кабеля припаивается к точке а, центральная жила - к точке б. Левый провод мостика закрепляется на стойке или в случае наружной антенны - на мачте. Необходимо лишь обратить внимание на то, чтобы в пространстве между проводами мостика не располагались ни фидер, ни стойка или мачта. Автор этой конструкции сообщает, что такая антенна использовалась им в качестве наружной. Она была установлена на крыше 10-этажного дома, а сигнал подавался по фидеру в квартиру, расположенную на втором этаже. Антенна показала наилучшие результаты по сравнению с другими антеннами.

Комнатная антенна тщательно ориентируется по изображению на экране телевизора так, чтобы при достаточной контрастности и устойчивости синхронизации получить наивысшую четкость изображения по горизонтали в отсутствие повторов. При этом может оказаться, что направление антенны не совпадает с направлением на телецентр.

Диаграмма направленности полуволнового вибратора представляет собой в горизонтальной плоскости восьмерку с нулевым приемом в направлениях, совпадающих с плоскостью, в которой расположен вибратор. Диаграмма достаточно широка, и поворот антенны в пределах до 30° в обе стороны от главного направления мало влияет на уровень принятого сигнала, но может сказываться на качестве изображения. Трехэлементная рамочная антенна обладает узкой диаграммой направленности и поэтому должна тщательно ориентироваться.

Комнатные телевизионные антенны также бывают в продаже. Антенны метрового диапазона представляют собой разрезной вибратор с телескопической конструкцией плеч, которая позволяет легко изменять длину вибратора под длину волны принимаемого канала по качеству картинки на экране. Встречаются также антенны с вибраторами, выполненными из металлической ленты, длина которых изменяется вращением специальной рукоятки. Антенны дециметрового диапазона, выпускаемые промышленностью, большей частью являются широкополосными типа логопериодических антенн и перекрывают весь диапазон дециметровых волн.
