4.3. АНТЕННЫ "ВОЛНОВОЙ КАНАЛ"

Антенны типа "Волновой канал" получили широкое распространение в различных профессиональных устройствах радиосвязи и радиолокации. Большинство телевизионных коллективных и индивидуальных антенн

промышленного изготовления также являются антеннами типа "Волновой канал". Это связано с тем, что такие антенны достаточно компактны и обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах. Иногда антенну "Волновой канал", особенно в зарубежной литературе, называют антенной Уда - Яги по имени впервые описавших ее японских изобретателей.

Антенна "Волновой канал" представляет собой набор элементов:

активного - вибратора и пассивных - рефлектора и нескольких директоров, установленных на одной общей стреле.

Принцип действия антенны в следующем. Вибратор определенной длины, находящийся в электромагнитном поле сигнала, резонирует на частоте сигнала, и в нем наводится ЭДС. В каждом из пассивных элементов также наводится ЭДС, и они переизлучают вторичные электромагнитные поля. Эти вторичные поля, в свою очередь, наводят дополнительные ЭДС в вибраторе. Размеры пассивных элементов и их расстояния от вибратора должны быть выбраны такими, чтобы дополнительные ЭДС, наведенные в вибраторе вторичными полями, были в фазе с основной ЭДС, наведенной в нем первичным полем. Тогда все ЭДС будут складываться арифметически, обеспечив увеличение эффективности антенны по сравнению с одиночным вибратором. Для этого рефлектор делается немного длиннее вибратора, а директоры - короче.

Симметричное расположение элементов антенны относительно направления на передатчик создает условия для сложения наведенных ЭДС в вибраторе только для сигнала, приходящего с главного направления. Сигналы, приходящие под углом к главному направлению, создают в вибраторе ЭДС, сдвинутые по фазе относительно основного, и поэтому складываются алгебраически так, как складываются векторы. Их векторная сумма получается меньше арифметической. Сигнал же, приходящий с заднего направления, создает в вибраторе наведенные ЭДС, противофазные основной, и они вычитаются. Таким образом, обеспечивается направленное свойство антенны, формируется узкая диаграмма ее направленности, что соответствует увеличению коэффициента усиления.

Элементы антенн "Волновой канал", которые будут рассмотрены ниже, расположены в пространстве горизонтально, и такие антенны используют для приема сигналов с горизонтальной поляризацией, когда вектор напряженности электрического поля Е также горизонтален. Для приема сигналов с вертикальной поляризацией антенна должна быть повернута на 90° так, чтобы ее элементы стали вертикальными.

В связи с тем, что элементы антенны расположены в разных точках пространства, фазы наведенных в них первичным полем ЭДС будут зависеть от координат каждого элемента и их размеров, так как от длины элемента зависит его резонансная частота, а фаза наведенной ЭДС зависит от настройки элемента. Нужно также учесть, что телевизионный сигнал занимает сравнительно широкую полосу частотного спектра, и свойства антенны должны быть хотя бы примерно одинаковыми для всей полосы частот принятого сигнала. Наконец, для хорошего согласования антенны с фидером ее входное сопротивление должно иметь чисто активный характер. Отсюда становится ясно, насколько сложно проектирование антенн типа "Волновой канал", особенно при большом количестве элементов антенны. В

настоящее время разработано множество вариантов таких антенн с разным числом директоров различных размеров и с различным расстоянием между ними. Процесс проектирования многозлементной антенны типа "Волновой канал" вообще не однозначен. Перед проектировщиком, могут быть поставлены разные задачи: либо добиться максимального коэффициента усиления антенны, либо - максимального коэффициента защитного действия, либо - наименьшей неравномерности коэффициента усиления в полосе принимаемых частот, либо - минимального уровня боковых лепестков диаграммы направленности или другие факторы. Кроме того, в процессе проектирования некоторыми размерами антенны приходится задаваться, а остальные получать в результате расчета. Этим объясняется то, что в разных источниках литературы приводятся различные размеры элементов антенн при одинаковом их числе. К сожалению, в литературе при описаниях антенн отсутствуют сведения о том, какие исходные данные были положены в основу проектирования данной конкретной антенны. Следует также учесть, что большинство вариантов многозлементных антенн "Волновой канал" подобрано экспериментальным путем, что сильно осложняет возможности повторяемости таких конструкций.

Многоэлементная антенна "Волновой канал", по принципу работы аналогичная многоконтурному полосовому фильтру, нуждается в тщательной настройке элементов. Известно, что как бы точно ни были подобраны индуктивности катушек и емкости конденсаторов многоконтурного фильтра, он подлежит обязательной настройке по приборам в связи с тем, что невозможно заранее учесть разбросы различных паразитных параметров, таких как емкости монтажа и индуктивности рассеяния, активные сопротивления катушек на высокой частоте и сопротивления потерь конденсаторов, индуктивности и сопротивления соединительных проводников. Аналогично и при изготовлении многоэлементной антенны "Волновой канал": даже точное соблюдение всех ее размеров не избавляет от необходимости выполнения тщательной настройки по приборам, так как невозможно учесть разбросы в ее конструкции, такие как непараллельность элементов в горизонтальной плоскости, скручивание несущей стрелы, неизбежное под нагрузкой из-за того, что всегда имеется неоднородная по длине трубы эллиптичность ее сечения, а скручивание стрелы приводит к тому, что элементы антенны уже не находятся в одной плоскости. Определенное влияние на работу антенны, которое невозможно учесть, оказывают находящиеся поблизости местные предметы, металлические и неметаллические. Наконец, невозможно абсолютно точно выдержать все размеры, всегда будут отклонения в пределах допусков, а при изменениях окружающей температуры эти отклонения увеличиваются.

Антенну следует настраивать изменением длины каждого элемента и расстояний между ними при контроле формы диаграммы направленности, значения и характера входного сопротивления антенны. Настройка требует специальных полигонных условий, исключающих влияние местных предметов, и специальных приборов: генератора метрового или дециметрового диапазона волн достаточно большой мощности, индикатора напряженности поля, измерителя полных сопротивлений антенн. Не всегда в процессе настройки удается одновременно добиться того, чтобы входное сопротивление антенны было чисто активным и имело нужное значение. Приходится

мириться с полученным значением входного сопротивления антенны при его чисто активном характере. Но при этом кроме настройки антенны приходится также дополнительно осуществлять настройку ее согласования с фидером. Многоэлементные антенны "Волновой канал", используемые в профессиональной аппаратуре, подлежат обязательной индивидуальной настройке на заводе, а в состав аппаратуры входит устройство, позволяющее корректировать согласование антенны с фидером в процессе эксплуатации.

Радиолюбители, занимающиеся постройкой многоэлементных антенн типа "Волновой канал", конечно, не имеют возможности выполнить даже приблизительную настройку антенны, а большинство из них полагает, что антенна, изготовленная точно по чертежам, должна обеспечивать нормальную работу. К сожалению, дело обстоит совсем наоборот. Чем больше элементов содержит антенна, тем сложнее ее настройка и, с другой стороны, тем хуже оказываются фактические характеристики ненастроенной антенны. В первую очередь при расстройке антенны страдает ее диаграмма направленности. Она становится асимметричной, максимум ее главного лепестка отклоняется от оси антенны, расширяются боковые и задний лепестки. В связи с тем, что ухудшается соотношение между площадью главного лепестка и площадью остальных лепестков, падает коэффициент усиления антенны. Входное сопротивление антенны приобретает значительную реактивную составляющую, а его активная составляющая сильно отличается от номинального значения, которое она должна иметь по паспорту. В результате сильно нарушается согласование антенны с фидером. Это приводит к тому, что значительная часть энергии сигнала, принятого антенной, отражается от фидера и излучается обратно в пространство, не поступая на вход телевизионного приемника. Таким образом, резко ухудшаются все без исключения характеристики антенны, подобно тому, как радиоприемник с расстроенными контурами не обладает ни нужной чувствительностью, ни нужной избирательностью. Порой такой приемник вообще не способен принимать радиосигналы. Всем этим объясняются частые разочарования радиолюбителей, которые, построив и установив сложную многоэлементную антенну типа "Волновой канал", сталкиваются с тем, что не получают ожидаемых результатов.

Практика показывает, что антенна "Волновой канал" не нуждается в настройке и обеспечивает получение паспортных характеристик, если она содержит не более трех элементов: вибратор, рефлектор и только один директор. Коэффициент усиления такой антенны составляет 6 дБ, что вполне достаточно для ее использования в зоне ближнего приема. Если же такого коэффициента усиления окажется недостаточно, радиолюбителям не рекомендуется заниматься постройкой многоэлементных антенн типа "Волновой канал", а следует отдать предпочтение антеннам других типов, которые могут обеспечить получение больших коэффициентов усиления и не нуждаются в настройке.

Следует отметить еще одну неприятность, связанную с использованием многоэлементных антенн типа "Волновой канал". Обычно эти антенны содержат петлевой вибратор Пистолькорса. Сам петлевой вибратор имеет входное сопротивление около 300 Ом и хорошо согласуется с фидером из коаксиального кабеля с волновым сопротивлением 75 Ом путем применения

полуволновой петли. Петля уменьшает входное сопротивление в 4 раза, с 300 до 75 Ом, и обеспечивает симметрирование. При добавлении к петлевому вибратору пассивных элементов входное сопротивление антенны в значительной мере уменьшается. Так, входное сопротивление пятиэлементной антенны в зависимости от ее размеров может находиться в пределах 40...120 Ом. Будучи дополнительно уменьшенным в 4 раза полуволновой петлей, оно падает до 10... 30 Ом, что приводит к резкому рассогласованию антенны с фидером. За счет отражения значительной части энергии принятого сигнала и ее излучения обратно в пространство значительно уменьшается коэффициент усиления антенны. В условиях высокого уровня напряженности поля на небольшом расстоянии от передатчика такая потеря усиления антенной не опасна: главной задачей остается защита от помех за счет узкой диаграммы направленности. Однако если многоэлементную антенну устанавливали из-за того, что более простая антенна оказалась недостаточно эффективной, такое решение оказывается ошибочным. Дело осложняется тем, что в литературе при описании многоэлементных антенн "Волновой канал" не указываются значения их входного сопротивления, так как оно очень сильно зависит от настройки антенны. Измерить же входное сопротивление антенны в любительских условиях достаточно трудно, а не зная его, невозможно правильно выбрать схему согласующего устройства.

Двухэлементные антенны "Волновой канал" применяют редко, так как их характеристики ненамного лучше характеристик одиночного вибратора. Поэтому рассмотрим трехэлементную антенну, которая показана на рис. 4. 3. Элементы антенны выполнены из металлической трубки диаметром 12-

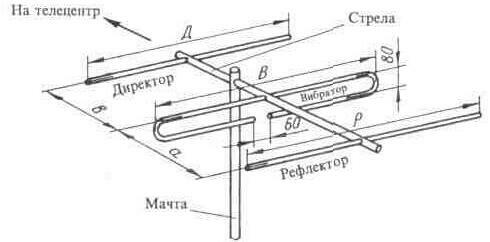

Рис. 4. 3. Трехэлементная антенна "Волновой канал"

20 мм. Мачта и стрела могут быть металлическими. При этом элементы антенны должны быть надежно электрически соединены со стрелой с помощью пайки или сварки. Если стрела выполняется из изоляционного материала, специально соединять между собой элементы антенны не нужно. Расположение элементов антенны соответствует горизонтальной поляризации сигнала. Если необходимо принимать сигнал с вертикальной поляризацией, антенна поворачивается так, чтобы ее элементы заняли вертикальное положение. Однако при этом верхняя часть мачты длиной, примерно равной длине рефлектора, должна быть выполнена из изоляционного материала. Подключение фидера производится с помощью полуволновой петли, как

это показано на рис. 4. 2. Входное сопротивление антенны рекомендуемых размеров примерно составляет 150 Ом, поэтому имеется рассогласование антенны с фидером. Однако в условиях ближнего приема более важным является то, что суженная по сравнению с одиночным вибратором диаграмма направленности ослабляет прием помех с других направлений и отраженных сигналов.

Размеры антенны и длина петли в развернутом виде приведены в табл. 4. 3.

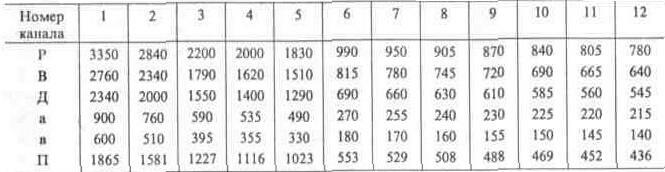

Таблица 4. 3 Размеры трехэлементной антенны "Волновой канал", мм


Коэффициент усиления трехэлементной антенны "Волновой канал" указанных размеров составляет 5, 1... 5, 6 дБ, что соответствует увеличению напряжения сигнала на выходе антенны в 1, 8... 1, 9 раз по сравнению с одиночным полуволновым вибратором. Угол раствора главного лепестка диаграммы направленности по половинной мощности составляет 70°. Трехэлементная антенна, установленная на мачте высотой 15... 20 м, при равнинной местности может обеспечить нормальный прием телевизионных передач на расстоянии до 60 км от передатчика мощностью 5 кВт при высоте передающей антенны 200 м.

На рис. 4. 4 представлена пятиэлементная антенна "Волновой канал". От трехэлементной антенны она отличается двумя дополнительными директо-

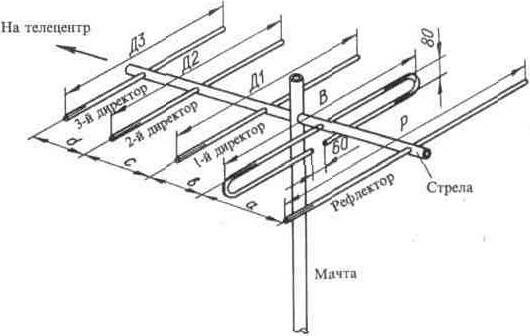

Рис. 4. 4. Пятиэлементная антенна "Волновой канал"

рами и размерами элементов. В связи с пониженным входным сопротивлением антенны, которое из-за неизбежной расстройки даже приблизительно указать невозможно, фидер к антенне следует подключать с помощью четвертьволнового короткозамкнутого шлейфа, показанного, на рис. 4. 1. Размеры этой антенны приведены в табл. 4. 4.

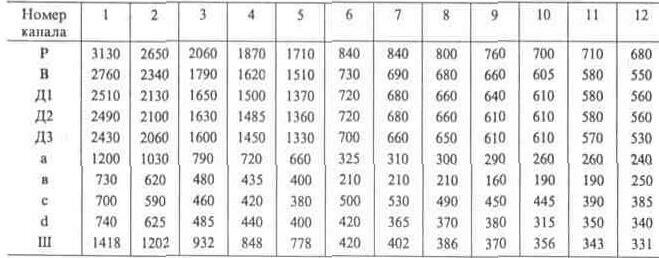

Таблица 4. 4 Размеры пятиэлементной антенны "Волновой канал", мм


Коэффициент усиления пятиэлементной антенны при условии ее точной настройки для указанных размеров составляет примерно 8, 6... 8, 9 дБ, что соответствует увеличению сигнала на выходе антенны в 2, 7... 2, 8 раз по сравнению с одиночным полуволновым вибратором. Угол раствора диаграммы направленности по половинной мощности составляет 50°. Если антенна не настраивалась, ее параметры могут оказаться хуже, чем у трехэлементной антенны.

Помимо пятиэлементных разработаны и в некоторых литературных источниках публикуются размеры семиэлементных, одиннадцатиэлементных антенн "Волновой канал", а также с еще большим числом элементов. Такие антенны здесь не рассматриваются по следующим причинам. Как уже отмечалось, без тщательной настройки такие антенны, даже выполненные точно по чертежам, обладают плохими характеристиками. Кроме того, с увеличением числа элементов сужается полоса пропускания антенны. Так, полоса пропускания семиэлементной антенны типа "Волновой канал" составляет примерно 5 % частоты, на которую она настроена. Поэтому при приеме сигнала по первому частотному каналу (средняя частота 52, 9 МГц) полоса пропускания антенны составит всего 2, 65 МГц, т. е. значительно меньше полосы частот, занимаемой спектром телевизионного сигнала, которая примерно равна 7 МГц. Даже на пятом канале полоса пропускания этой антенны оказывается недостаточной. А если в диапазоне 6-12-го каналов или в дециметровом диапазоне полоса пропускания многоэлементной антенны оказывается достаточно широкой, из-за неизбежной расстройки такие самодельные антенны оказываются бесперспективными. Наконец, в условиях ближнего приема нет никакой необходимости в установке таких сложных антенн.

Что касается дальней части зоны прямой видимости или зоны полутени, то там необходимо использовать антенны с повышенным или большим

коэффициентом усиления, который расстроенная антенна обеспечить не может, и для получения такого коэффициента усиления приходится использовать синфазное соединение нескольких сравнительно простых антенн, которые не нуждаются в настройке и хорошо согласуются с фидером.
