Приложение II

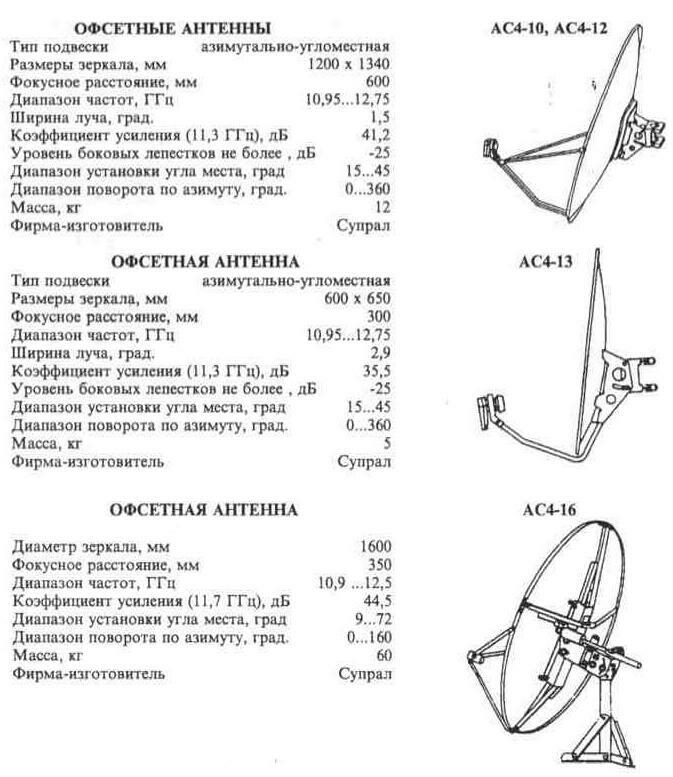

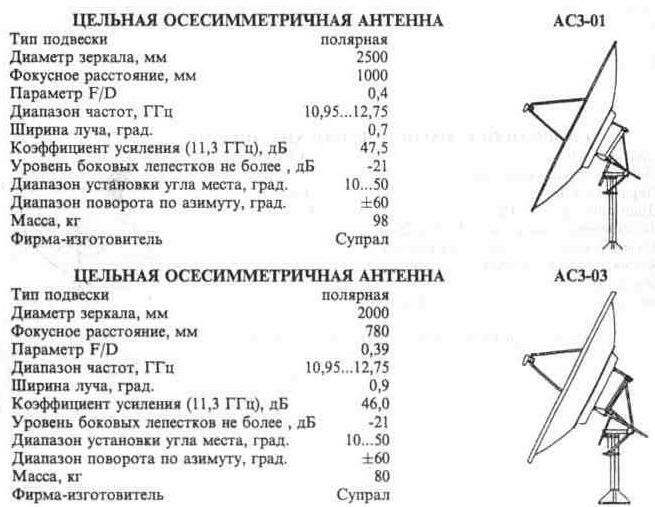

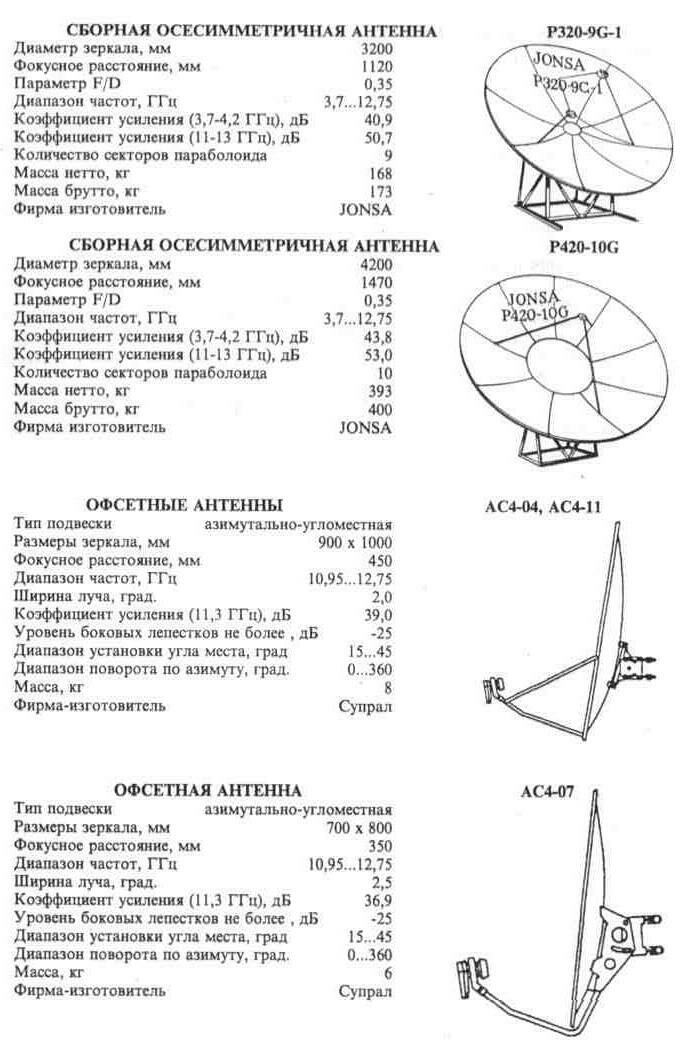

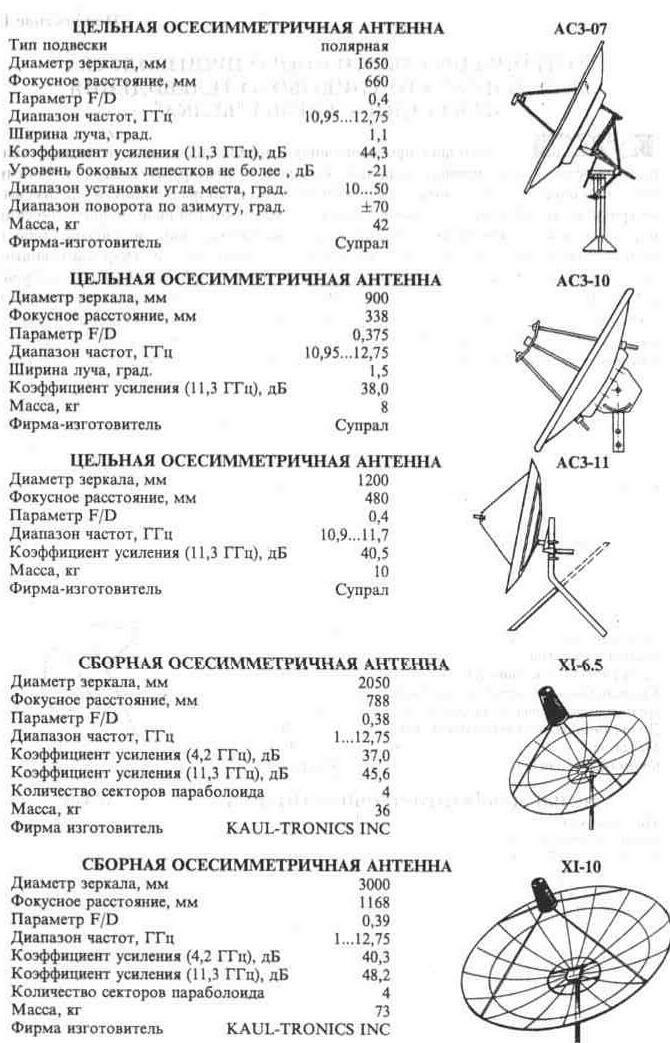

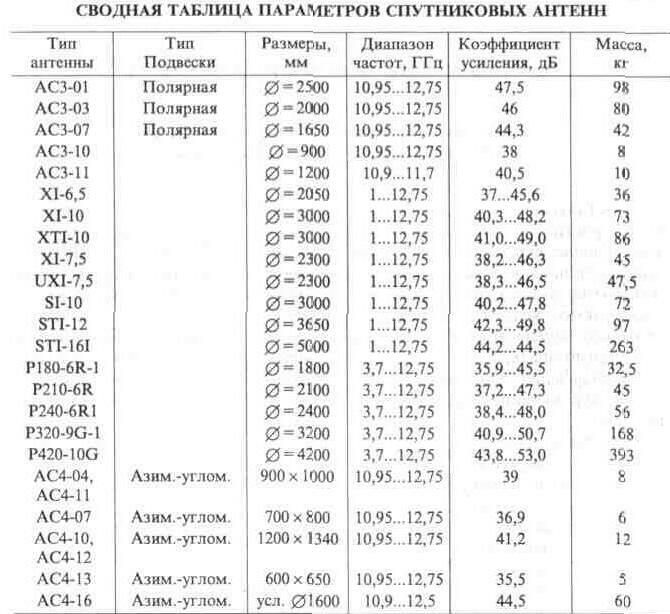

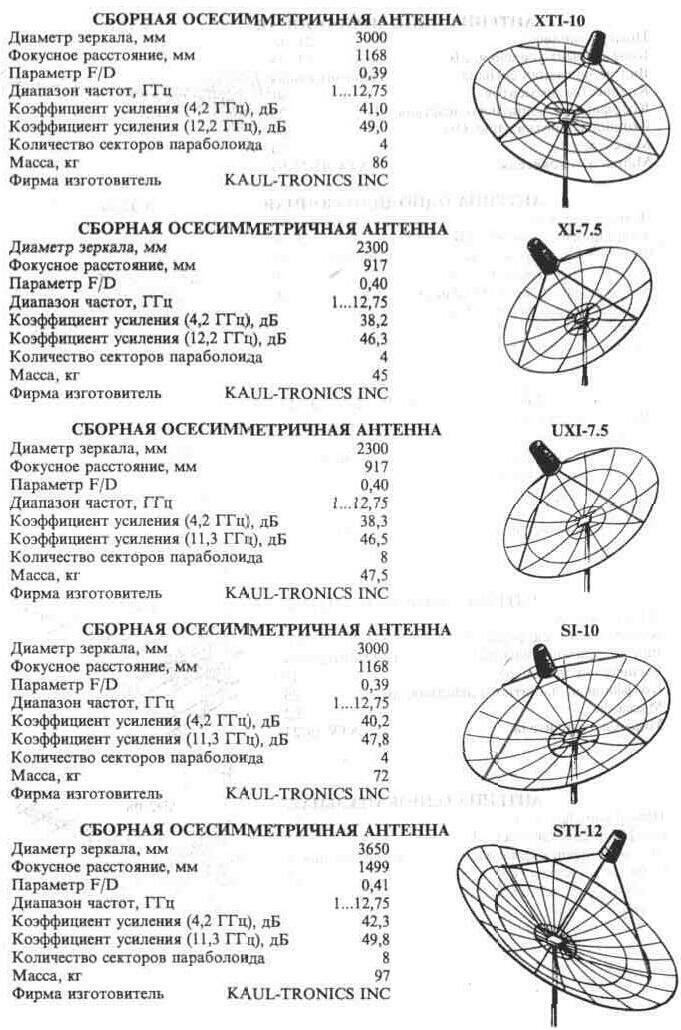

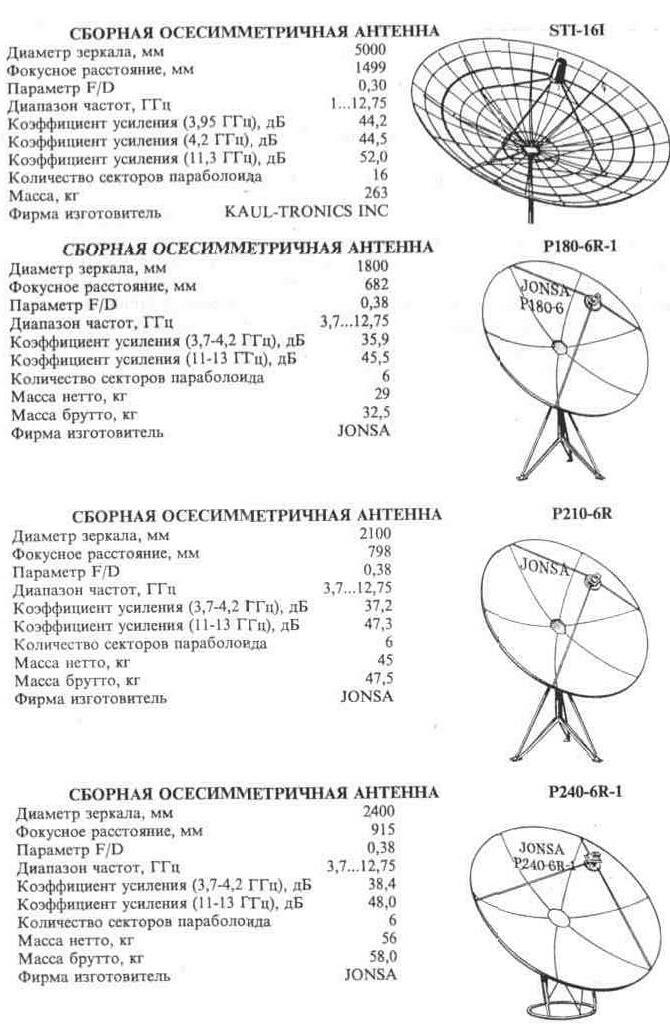

АНТЕННЫ ПРОМЫШЛЕННОГО ПРОИЗВОДСТВА ДЛЯ ПРИЕМА СПУТНИКОВОГО ТЕЛЕВИДЕНИЯ ИЗ КАТАЛОГА ФИРМЫ "БЕЛКА"

Антенны промышленного производства для непосредственного приема телевизионных передач, которые транслируются передатчиками геостационарных искусственных спутников Земли, подразделяются на осесимметричные и офсетные. В свою очередь, осесимметричные параболические отражатели в зависимости от габаритов выполняются либо цельными, либо в виде сборной конструкции, что облегчает их упаковку и транспортировку. Некоторые антенны поставляются в комплекте с опорно-поворотным устройством (при этом указан тип подвески). Полярная подвеска гарантирует возможность переориентирования антенны с одного геостационарного спутника на другой путем ее поворота только вокруг одной оси, параллельной оси вращения Земли. Поворот же вокруг горизонтальной оси является настроечным и осуществляется только один раз в зависимости от географической широты точки приема. Это достигается усложнением конструкции опорно-поворотного устройства. При азимутально-угломестной подвеске переориентирование антенны с одного спутника на другой приходится каждый раз выполнять путем поворота антенны вокруг двух осей: вертикальной (по азимуту) и горизонтальной (по углу места). Это усложняет переориентирование антенны, но упрощает ее конструкцию.
