7.2. ПРИМЕНЕНИЕ АНТЕННЫХ УСИЛИТЕЛЕЙ

Выше уже отмечалось, что установка антенного усилителя около телевизора между фидером и антенным входом телевизионного приемника обеспечивает увеличение коэффициента усиления приемного тракта, т. е. улучшает чувствительность, ограниченную усилением. Было показано, что при использовании современных телевизоров такой метод не приводит к улучшению изображения в условиях дальнего приема, так как требуется улучшение чувствительности, ограниченной не усилением, а шумами. Антенный же усилитель, обладая примерно таким же уровнем собственных шумов, как и телевизионный приемник, не улучшает чувствительности, ограниченной шумами.

Тем не менее использование антенного усилителя в некоторых случаях позволяет улучшить прием, но для этого он должен быть установлен не около телевизора, а около антенны, на мачте между антенной и фидером или в разрыв фидера, в непосредственной близости от антенны. В чем тут разница? Дело в том, что сигнал, проходя к фидеру, претерпевает затухание, уменьшается его уровень. Затухание зависит от марки кабеля, из которого выполнен фидер. Кроме того, затухание тем больше, чем больше длина фидера и чем больше частота сигнала, т. е. номер канала, по которому принимается передача. Когда антенный усилитель установлен около телевизора, на его вход поступает сигнал, уже ослабленный прохождением по фидеру, и отношение уровня сигнала к уровню шумов на входе антенного усилителя оказывается меньше, чем если бы антенный усилитель был установлен около антенны, когда сигнал не ослаблен фидером. При этом,

конечно, проходя по фидеру, сигнал также ослабляется, но во столько же раз ослабляются и шумы. В результате отношение сигнала к уровню шумов не ухудшается.

Телевизионные кабели разных марок характеризуются зависимостью удельного затухания от частоты. Удельным затуханием коаксиального кабеля принято называть такое, которое претерпевает сигнал определенной частоты, проходя по кабелю длиной 1 м. Удельное затухание измеряется в дБ/м и приводится в справочниках в виде графических зависимостей удельного затухания от частоты или в виде таблиц. На рис. 2. 1 приводятся такие кривые для некоторых марок коаксиального 75-омного кабеля. Пользуясь ими, можно подсчитать затухание сигнала в кабеле при определенной его длине на любом частотном канале метрового или дециметрового диапазона. Для этого нужно умножить полученное из рисунка значение удельного затухания на длину фидера, выраженную в метрах. В результате получится затухание сигнала в децибелах.

Наиболее распространенный тип кабеля для фидера - РК 75-4-11, удельное затухание его 0, 05... 0, 08 дБ/м в диапазоне 1-5-го каналов, 0, 12... 0, 15 дБ/м в диапазоне 6-12-го каналов и 0, 25... 0, 37 дБ/м в диапазоне 21-69-го каналов. Отсюда, при длине фидера 20 м затухание сигнала в фидере на 12-м канале составит всего 3 дБ, что соответствует уменьшению напряжения сигнала в 1, 41 раза, а при длине фидера 50 м затухание на 12-м канале составит 7, 5 дБ (уменьшение в 2, 38 раз). В дециметровом же диапазоне при длине фидера 20 м затухание окажется равным 5, 0... 7, 4 дБ в зависимости от номера канала, что соответствует уменьшению напряжения сигнала в 1, 78... 2, 34 раза, а при длине фидера 50 м - 12, 5... 18, 5 дБ (уменьшение сигнала в 4, 22... 8, 41 раза).

Таким образом, при длине фидера 50 м даже на 12-м канале сигнал, проходя по фидеру, уменьшается более чем вдвое, и отношение сигнал-шум на входе телевизора окажется уменьшенным также более чем вдвое. Если установить антенный усилитель до поступления сигнала в фидер, при этом же уровне входных шумов антенного усилителя, что и у телевизора, получится выигрыш в отношении сигнал-шум более чем вдвое. Еще более существенный выигрыш получится при большей длине фидера или при приеме сигнала в дециметровом диапазоне. Необходимый и вполне достаточный коэффициент усиления антенного усилителя должен быть равен затуханию сигнала в фидере. Использовать антенные усилители с коэффициентом усиления больше требуемого нет смысла.

Выпускается несколько типов антенных усилителей. Наибольшее распространение получили антенные усилители метрового диапазона типа УТДИ-I-III (усилитель телевизионный диапазонный индивидуальный на частоты I-III диапазонов). Они рассчитаны на все 12 каналов метрового диапазона и содержат встроенный блок питания от сети переменного тока напряжением 220 В. Конструкция усилителя позволяет устанавливать его на мачте около антенны с питанием по фидеру без прокладки дополнительных проводов. Коэффициент усиления усилителя УТДИ-I-III не менее 12 дБ (4 раза по напряжению), а уровень его собственных шумов немного меньше уровня собственных шумов черно-белых и цветных телевизионных приемников.

Если усилители УТДИ-I-III диапазонные и рассчитаны на усиление

телевизионного сигнала по любому из 12 каналов метрового диапазона, то антенные усилители типа УТКТИ (усилитель телевизионный канальный транзисторный индивидуальный) одноканальные и рассчитаны па усиление сигнала только одного, вполне определенного частотного канала метрового диапазона. Номер канала указывается после обозначения типа усилителя. Так, УТКТИ-1 означает, что усилитель рассчитан на усиление сигнала по первому частотному каналу, а УТКТИ-8 на усиление сигнала по восьмому каналу. Усилители типа УТКТИ также имеют встроенный блок питания от сети переменного тока напряжением 220 В. Коэффициент усиления УТКТИ-1 - УТКТИ-5 не менее 15 дБ, а УТКТИ-6 - УТКТИ-12 не менее 12 дБ. Уровень собственных шумов усилителей этого типа несколько меньше, чем типа УТДИ-I-III. Мощность, потребляемая от сети переменного тока УТДИ-I-III, не превышает 7 Вт, а УТКТИ - 4 Вт.

В связи с тем, что в настоящее время все более широкое распространение получает телевизионное вещание в дециметровом диапазоне, а затухание сигнала в фидере на этом диапазоне повышено, актуальным становится использование антенных усилителей, рассчитанных на этот диапазон. Например, усилителя типа УТАИ-21-41 (усилитель телевизионный антенный индивидуальный, рассчитанный на 21-41 каналы) с коэффициентом усиления не менее 14 дБ в диапазоне частот 470... 638 МГц.

Ранее, несмотря на выпуск промышленных антенных усилителей, в журналах "Радио" и в сборниках "В помощь радиолюбителю" приводилось большое количество описаний и схем антенных усилителей для самостоятельного изготовления. В последние годы такие публикации стали редкими. Так, в сборнике "В помощь радиолюбителю" выпуск 101, с. 24-31 приводится очень подробное описание узкополосного антенного усилителя с перестраиваемой амплитудно-частотной характеристикой О. Пристайко и Ю. Позднякова. Настройка усилителя на один из каналов метрового диапазона осуществляется подстроечным конденсатором, полоса пропускания усилителя составляет 8 МГц, а коэффициент усиления 22... 24 дБ. Питание усилителя производится постоянным напряжением 12 В. Такой усилитель имеет смысл использовать только в том случае, когда осуществляется прием передач по одному определенному каналу, так как перестраивать усилитель, установленный на мачте нет возможности.

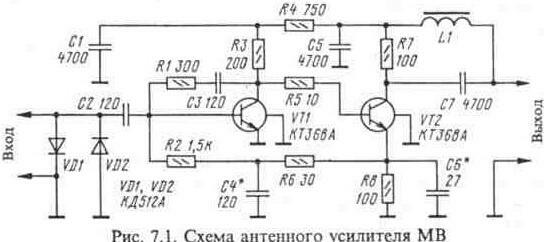

Значительно чаще возникает потребность в широкополосном антенном усилителе, способном усилить сигналы всех телевизионных программ, принимаемых антенной. На рис. 7. 1 показана принципиальная схема


антенного усилителя, рассчитанного на усиление всех 12 метровых каналов, разработанного И. Нечаевым. При напряжении 12 В коэффициент усиления составляет 25 дБ при токе потребления 18 мА. Усилитель собран на малошумящих транзисторах с коэффициентом шума около 3 дБ. Встречно-параллельно включенные диоды на входе предохраняют транзисторы усилителя от повреждения грозовыми разрядами. Оба каскада собраны по схеме с общим эмиттером. Конденсатор С6 обеспечивает коррекцию частотной характеристики усилителя в области высших частот. Для стабилизации режима транзисторов усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого. Во избежание самовозбуждения усилителя из-за паразитной обратной связи между каскадами через источник питания используется развязывающий фильтр R4, С1. Входными клеммами усилитель подключается к фидеру в непосредственной близости от антенны, где сигнал еще не ослаблен прохождением по фидеру. Выход усилителя подключается к фидеру, идущему к телевизору. По центральной жиле этой части фидера к усилителю подается питающее напряжение через дроссель L1. Через такой же дроссель к центральному проводнику антенного гнезда телевизора подводится напряжение+ 12 В. Сигнал с антенного гнезда в телевизоре на вход селектора каналов при этом должен подаваться через разделительный конденсатор емкостью 3000 пФ. Дроссели наматывают на ферритовых цилиндрических сердечниках диаметром 3 мм и длиной 10 мм проводом ПЭЛ или ПЭВ диаметром 0, 2 мм виток к витку. Каждый дроссель содержит по 20 витков. Перед намоткой сердечник нужно обернуть двумя слоями лавсановой пленки, а после намотки витки закрепляются полистироловым лаком или эмалитом. Более подробное описание усилителя, чертеж печатной платы и размещение на ней деталей приводятся в журнале "Радио", 1992 г., № 6, с. 38-39.

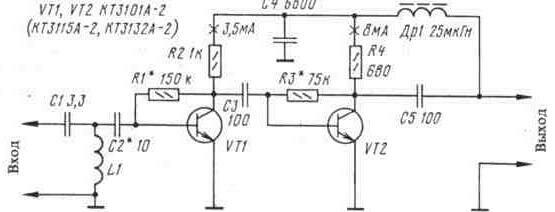

Другой антенный усилитель, рассчитанный па дециметровый диапазон 470... 790 МГц (21... 60 каналы), предложил А. Комок. Его принципиальная схема показана на рис. 7. 2. Коэффициент усиления этого усилителя в полосе


Рис. 7. 2. Схема антенного усилителя ДМВ

пропускания составляет 30 дБ при питании напряжением 12 В, а ток потребления не превышает 12 мА. Оба каскада собраны по схеме с общим эмиттером на сверхвысокочастотных транзисторах с низким уровнем собственных шумов. Нижняя граница полосы пропускания усилителя

ограничена входным фильтром верхних частот, а верхняя - паразитными емкостями транзисторов и монтажа. Благодаря резисторам R1 и R3 обеспечивается температурная компенсация режима транзисторов. Катушка фильтра верхних частот L1 наматывается проводом ПЭВ-2 диаметром 0, 8 мм и содержит 2, 5 витка. Намотка производится на оправке диаметром 4 мм виток к витку, после чего катушка снимается с оправки. Питание, как и для усилителя Нечаева, подается по фидеру через дроссели описанной выше конструкции. Автор использовал в усилителе бескорпусные транзисторы, требующие тщательной герметизации. Можно рекомендовать также применение корпусных транзисторов КТ399А, более доступных и устойчивых при изменениях климатических условий. Подробное описание этого усилителя помещено в журнале "Радиолюбитель", 1993 г., № 5, с. 2.

Как было отмечено, основное назначение антенного усилителя -компенсация затухания сигнала в фидере. При использовании антенного усилителя чувствительность, ограниченная шумами, т. е. способность принимать слабый сигнал, определяется отношением сигнал-шум уже не на входе телевизионного приемника, а на входе антенного усилителя. Поэтому при установке антенного усилителя около антенны для получения определенного значения чувствительности, ограниченной шумами, потребуется меньший уровень входного сигнала, чем при установке его около телевизора. Таким образом, удается с лучшим качеством принимать более слабый сигнал.

Применение антенного усилителя позволяет сознательно использовать фидеры такой большой длины, которые в отсутствие усилителя ослабили бы уровень сигнала до недопустимого. Необходимость применения длинного фидера иногда возникает в условиях закрытой местности, когда телевизионный приемник располагается в ложбине и приемная антенна, установленная около дома, оказывается закрыта находящимися на пути к передатчику холмами. В то же время телевизионные антенны, установленные на расстоянии 100... 200 м от этого здания, обеспечивают вполне уверенный прием с хорошим качеством изображения за счет того, что они не закрыты местной преградой. В таких условиях добиться нормального приема можно одним из двух способов: либо увеличением высоты антенной мачты, что обычно представляет собой очень трудную задачу, либо установкой антенны на открытой местности, на расстоянии 100... 200 м от дома. Тогда для подключения антенны к телевизионному приемнику потребуется использование длинного фидера. Легко подсчитать, что при фидере длиной 200 м кабель марки РК 75-4-11 на частоте 12-го канала создает затухание 30 дБ, что соответствует уменьшению напряжения сигнала в 31, 6 раз, который, как правило, оказывается ниже порога чувствительности телевизионного приемника. Установка антенного усилителя, обладающего хотя бы таким же усилением, на выходе антенны позволит скомпенсировать затухание сигнала в длинном фидере и обеспечить нормальную работу телевизора. Если усиления одного усилителя недостаточно, можно включить два усилителя последовательно один за другим. При этом результирующий коэффициент усиления будет равен сумме коэффициентов усиления усилителей, если они выражены в децибелах.

При очень большой длине фидера и необходимости усиления сигнала более чем на 30 дБ, когда приходится использовать два или несколько

антенных усилителей, во избежание перегрузки или самовозбуждения не следует устанавливать все усилители в одном месте. В этих условиях первый усилитель устанавливают на выходе антенны, т. е. на входе фидера, а последующие - вразрыв фидера примерно на одинаковых расстояниях один от другого. Эти расстояния выбирают так, чтобы затухание сигнала в отрезке фидера между двумя усилителями примерно равнялось коэффициенту усиления усилителя.

Из зависимостей удельного затухания от частоты для коаксиальных кабелей разных марок (рис. 2. 1) можно сделать определенные выводы. Кабели марок РК 75-2-13 и РК 75-2-21 обладают достаточно большим удельным затуханием даже в метровом диапазоне волн, использовать их в дециметровом диапазоне не следует. Кабели марок РК 75-7-15, РК 75-9-13, РК 75-13-11 и РК 75-17-17 обладают меньшим удельным затуханием но сравнению с РК 75-4-11 особенно в дециметровом диапазоне. Если при длине фидера 50 м на частоте 620 МГц (39-й канал) кабель РК 75-4-11 вносит затухание 16 дБ (ослабление напряжения сигнала в 6, 3 раз), то при тех же условиях кабель марки РК 75-9-13 вносит затухание 9, 5 дБ (ослабление в 3 раза), а РК 75-13-11 - 7, 25 дБ (ослабление в 2, 3 раз). Таким образом, удачный выбор марки кабеля для фидера в дециметровом диапазоне может поднять уровень сигнала на входе телевизора в несколько раз даже без использования антенного усилителя.

Можно предложить достаточно простой совет по выбору кабеля: чем больше диаметр кабеля, тем меньшее затухание он вносит. В качестве телевизионного фидера всегда используется коаксиальный кабель с волновым сопротивлением 75 Ом.
