4. 5. Активный фильтр сложения телевизионных сигналов АФС-1-12-2

Активный фильтр сложения АФС-1-12-2 предназначен для сложения и усиления телевизионных сигналов от четырех телевизионных антенн MB диапазона. Выход фильтра рассчитан на подключение двух телевизионных приемников. Устанавливать фильтр желательно как можно ближе к антеннам, например, в чердачном помещении. Фильтр необходимо защитить от прямого попадания влаги и пыли.

Основные технические характеристики

Коэффициент усиления, дБ, не менее

на 1 -2 каналах.............................................................. 3,5

на 3- 5 каналах ............................................................. 4,5

на 6-12 каналах .............................................................. 4,5

Неравномерность АЧХ в полосе каждого из усиливаемых

диапазонов частот, дБ, не более ............................................................................... 3

Коэффициент отражения, дБ, не более .................................................................... 0,4

Коэффициент шума, дБ, не более ............................................................................. 9

Ток потребления, мА, не более .............................................................. 30

Напряжение источника питания, В........................................................................... 12±1, 2

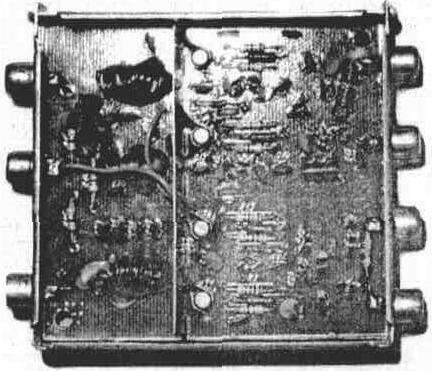

Рис. 4. 53. Внешний вид АФС-1-12-2

Конструктивно фильтр размещен в металлическом корпусе, закрываемом двумя крышками (корпус блока СКВ-1). Фильтр сохраняет работоспособность при понижении напряжения питания до 9В, но при этом ухудшаются его параметры. С одной стороны корпуса расположены входы антенн (четыре антенных гнезда) с противоположной стороны — три антенных гнезда (два выхода усиленного сигнала и вход питания).

На входе 1 - 2 ТВ канала (рис. 4. 54) установлен полосовой фильтр L1С1 C2L2C3C4C5L3. Сигнал с выхода полосового фильтра через емкость С6 поступает на усилитель 1 - 2 ТВ канала — транзистор VT1, выполненный по схеме с общей базой. Усиленный сигнал с коллекторной нагрузки VT1 (контуры L4C9, L5C10) через С11, L11 поступает на пассивный делитель телевизионного сигнала — элементы R14, R15, R16. По аналогичной схеме выполнен каскад для 3 - 5 ТВ канала: полосовой фильтр C12L6C13L7C14C15L8, усилительный элемент VT2 и нагрузка — контуры L9C19, L10С20. Сигнал через С21, L11 также поступает на пассивный делитель. Сигнал от одной из антенн (6 - 12 ТВ каналы) поступает на полосовой фильтр L14C24C25C26L15C27 через L12, а от другой антенны — через L13. Усилитель 6 - 12 ТВ канала выполнен по двухкаскадной схеме на транзисторах VT3 — по схеме с общим эмиттером, VT4 — по схеме с общей базой. Нагрузкой усилителя являются контуры L17C32, L18CЗЗ, L19C35. Усиленный сигнал 6 - 12 ТВ канала через С34 поступает на пассивный делитель. Питание на фильтр подается через VD1, предохраняющий схему от неправильного включения полярности питания.

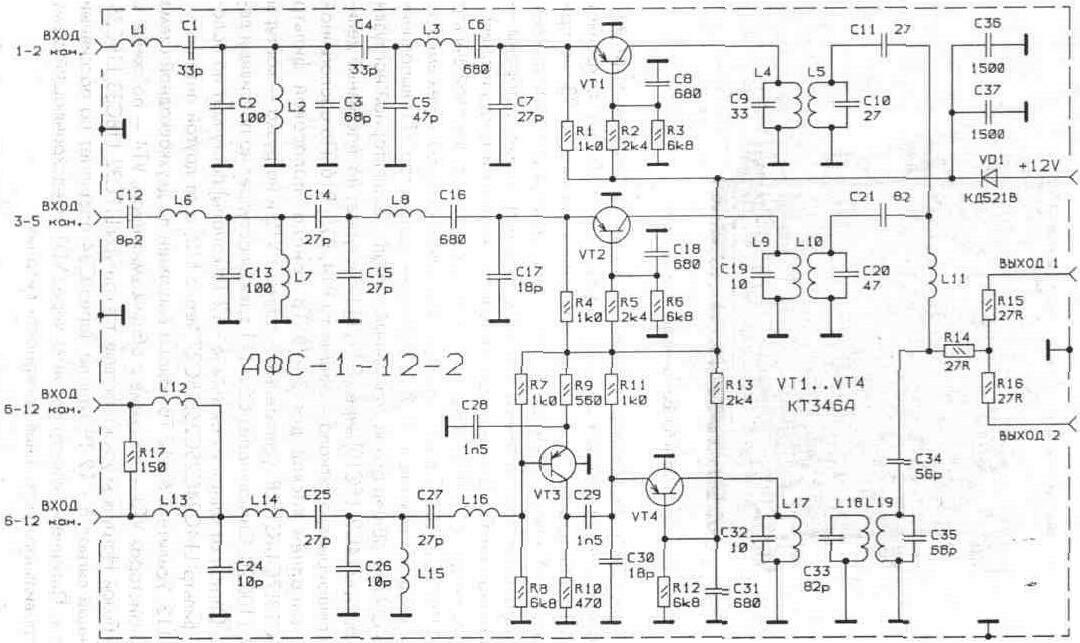

Рис. 4.54. Принципиальная схема АФС-1-12-2
