5.1. УСИЛИТЕЛИ, УСТАНАВЛИВАЕМЫЕ НА КРЫШАХ

Данный тип усилителей предназначен для поднятия уровня телевизионного сигнала, поступающего от антенн, установленных на высоких мачтах. Корпус усилителя полугерметичный, нуждается в защите от прямого попадания влаги, поэтому усилитель располагают под крышей зданий (в непосредственной близости от мачты антенны).

5. 1. 1. УСИЛИТЕЛЬ AWS-11

Параметры усилителя

Коэффициент усиления:

по входу l-ll VHF (40... 110 МГц), дБ, не менее......................................................... 26

по входу III VHF (160... 230 МГц), дБ, не менее........................................................ 26

по входу IV-V UHF (470... 800 МГц), дБ, не менее.................................................... 24

Коэффициент шума, дБ/мкВ, не более...................................................................... 3

Глубина регулировки сигнала по входу VHF (l-ll, III), дБ....................................... -16

Глубина регулировки сигнала по входу UHF (V), дБ................................................ -14

Максимальный выходной уровень сигнала, дБ, не менее....................................... 100

Входное и выходное волновое сопротивление, Ом............................................... 75

Потребляемый ток (12 В), мА................................................................................... 30

Усилитель AWS-11 производства Польши используется для повышения уровня сигнала в VHF - UHF телевизионных диапазонах. Выполнен по схеме с общим эмиттером на двух транзисторах VT1, VT2 (рис 5. 3). Имеется возможность подключения до трех антенн — КП (I-II VHF), KL2 (III VHF) и KL3 (IV-V UHF).

Для получения на выходе одинакового уровня сигнала, на входах каждого из диапазонов усилителя установлены регуляторы R1, R3, R5 . Постоянное напряжение 12 В на усилитель (KL4) поступает по фидеру снижения с блока питания, находящегося рядом с телевизионным приемником.

При необходимости установки дополнительного усилителя (для повышения уровня сигнала в UHF диапазоне) имеется возможность подачи напряжения питания. Для этого необходимо замкнуть технологическую перемычку А - А.

Напряжение питания через R7, L1, клемму входа KL3 (IV-V UHF) и далее по фидеру снижения антенны поступает на дополнительный усилитель.

Неиспользованные входы антенного усилителя необходимо зашунтировать резистором 75 Ом.

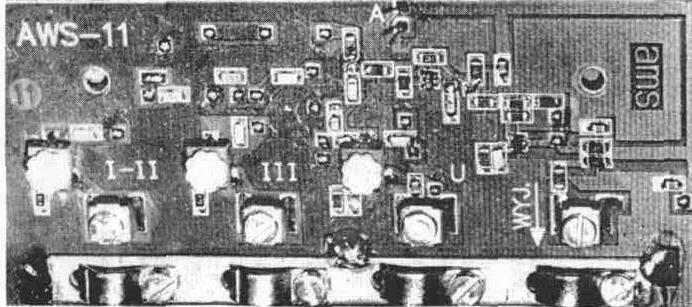

Рис. 5.2. Внешний вид платы усилителя AWS-11

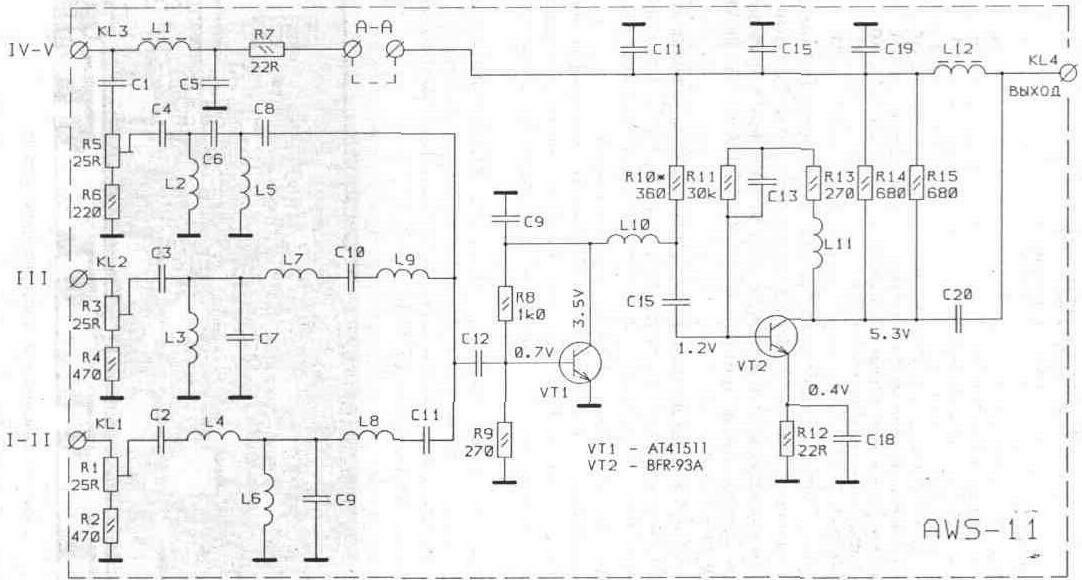

Рис. 5.3. Принципиальная схема усилителя AWS-11



5.1.2. УСИЛИТЕЛЬ AWS-16S

Параметры усилителя

Коэффициент усиления по входу VHF-UHF (40-800 МГц), дБ, не менее ....................... 20

Коэффициент шума, дБ, не более ......................................................................................4

Глубина регулировки сигнала в диапазоне VHF(I-II, Ш),дБ ...............................................12

Глубина регулировки сигнала в диапазоне UHF (V), дБ ................................................... -10

Максимальный выходной уровень сигнала, дБ/мкВ, не менее .......................................... 105

Входное и выходное волновое сопротивление, Ом ..........................................................75

Потребляемый ток (12 В), мА .............................................................................................. 30

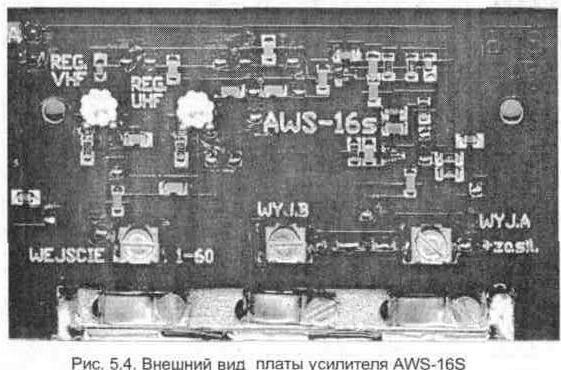

Усилитель AWS-16S производства Польши используется для увеличения уровня сигнала в VHF - UHF телевизионных диапазонах. Усилитель выполнен на двух транзисторах VT1, VT2 по традиционной схеме с общим эмиттером (рис. 5. 5). Для коррекции АЧХ второй каскад охвачен отрицательной обратной связью по току (R9, С13).

Для выравнивания усиления сигнала в соответствующем диапазоне на входе усилителей установлены резисторы R1, R3.

В усилителе AWS-16S имеется два выхода усиленного сигнала KL2 и KL3.

Постоянное напряжение 12 В поступает на клемму KL2 усилителя по фидеру снижения с блока питания, находящегося рядом с телевизионным приемником.

При необходимости установки дополнительного усилителя (для повышения уровня сигнала в VHF-UHF диапазонах) имеется возможность подачи напряжения питания, для чего необходимо замкнуть технологические перемычки А - А. Напряжение питания через L1, клемму входа КL1 и далее по фидеру снижения антенны поступает на дополнительный усилитель.

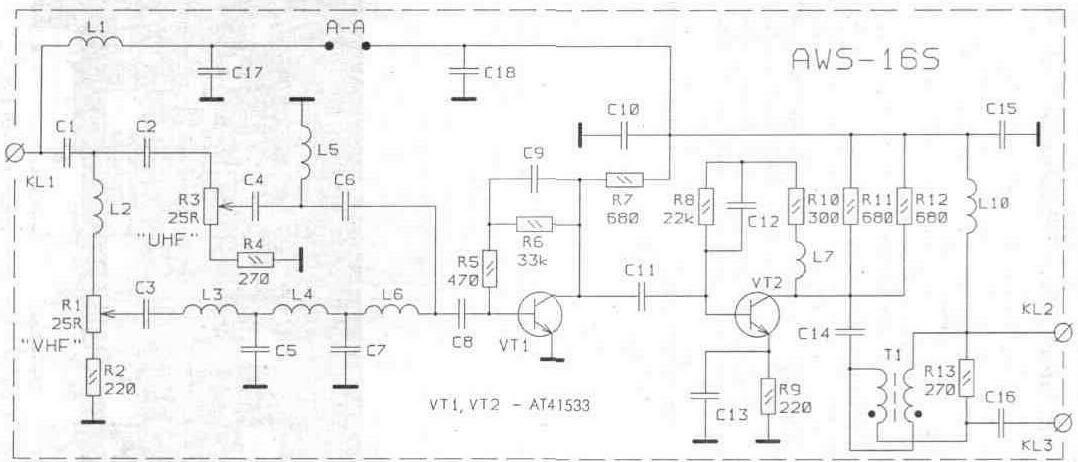

Рис. 5.5. Принципиальная схема усилителя AWS-16S


5.1.3. АНТЕННЫЙ УСИЛИТЕЛЬ «UZAY-1050»

Параметры усилителя UZAY-1050

Коэффициент усиления:

по входу VHF (40... 230 МГц), дБ, не менее............................................................... 22

по входу UHF (470... 860 МГц), дБ, не менее............................................................. 28

Коэффициент шума, дБ, не более........................................................................... 6

Максимальный выходной уровень сигнала, дБ/мкВ, не менее.............................. 110

Входное и выходное волновое сопротивление, Ом............................................... 75

Потребляемый ток (24 В), мА................................................................................... 120

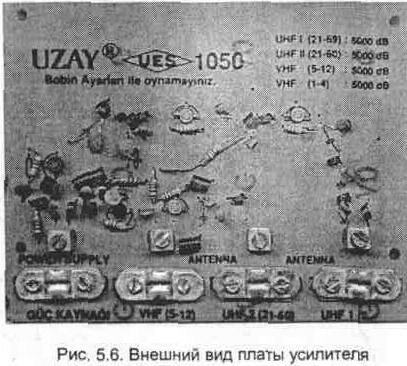

Усилитель UZAY-1050 производства Турции предназначен для повышения уровня сигнала в VHF-UHF телевизионных диапазонах. Устанавливается он вблизи антенны на крыше. Возможно одновременное подключение к нему трех антенн (одна VHF и две UHF диапазонов). Усилитель (Рис. 5. 6.) имеет два раздельных канала усиления — VHF и UHF.

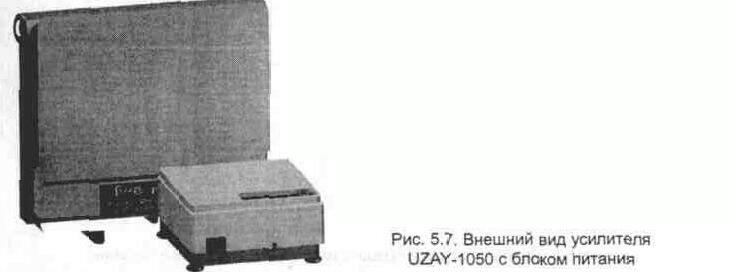

Усиление в VHF диапазоне обеспечивают транзисторы VT1, VT2, а в UHF — транзисторы VT3 - VT5. Все каскады усилителя запитываются от источника питания, устанавливаемого у телевизионного приемника (рис. 5. 7).

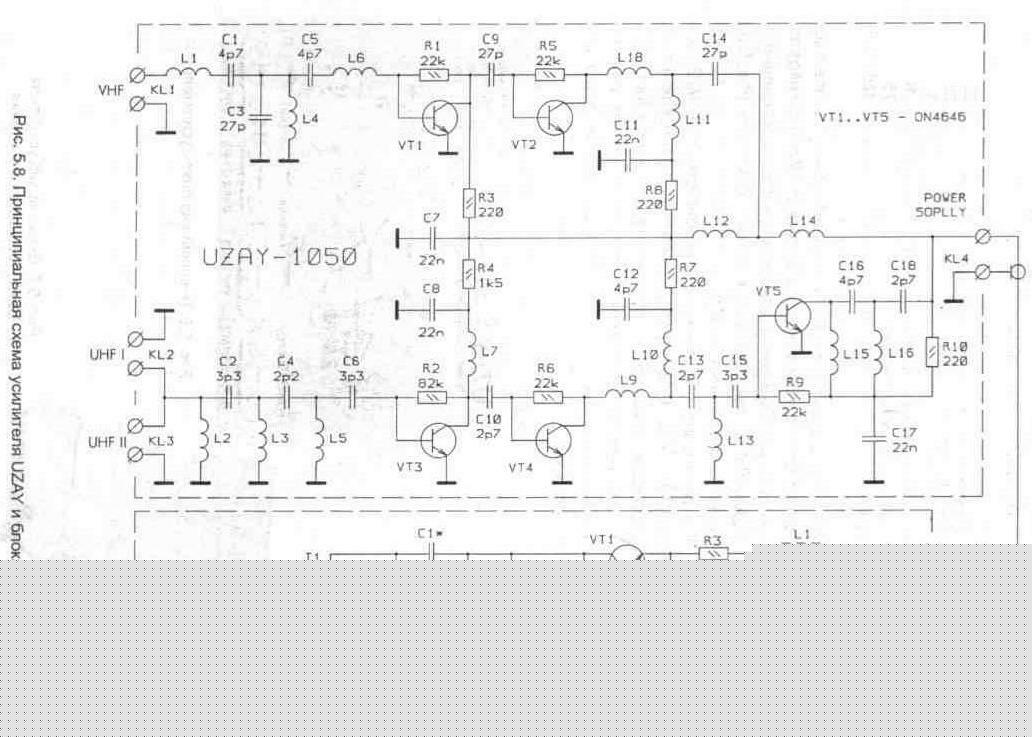

Стабилизатор обеспечивает изменение напряжения питания усилителя для регулировки величины выходного сигнала. Принципиальная схема усилителя приведена на рис. 5. 8.
