5.2. ВНУТРЕННИЕ УСИЛИТЕЛИ И АКТИВНЫЕ РАЗВЕТВИТЕЛИ СИГНАЛОВ (ДОМОВЫЕ)

Внутренние усилители предназначены для компенсации потерь уровня сигнала на выходе фидера снижения телевизионных антенн.

Активные разветвители телевизионного сигнала используются для усиления и распределения мощности сигналов, поступающих по фидеру (от антенн, антенного усилителя, абонентного отвода СКТП и др.) на несколько телевизионных приемников. Рассматриваемые ниже устройства устанавливаются непосредственно у телевизионного приемника.

5. 2. 1. ВНУТРЕННИЙ УСИЛИТЕЛЬ AWS-10 (AWS-10A)

Параметры усилителей AWS-10 (AWS-10A)

Коэффициент усиления по входу VHF-UHF (40... 800 МГц),

для AWS-10, дБ, не менее........................................................................................ 32

для AWS-10A, дБ, не менее..................................................................................... 28

Коэффициент шума, дБ, не более........................................................................... 4

Глубина регулировки сигнала в диапазоне VHF (l-ll, III), дБ................................. -18

Глубина регулировки сигнала в диапазоне UHF (IV), дБ....................................... -18

Глубина регулировки сигнала в диапазоне UHF (V), дБ........................................ -10

Максимальный выходной уровень сигнала, дБ/мкВ, не менее.............................. 110

Входное и выходное волновое сопротивление, Ом............................................... 75

Потребляемый ток (12 В), мА, не более.................................................................. 40

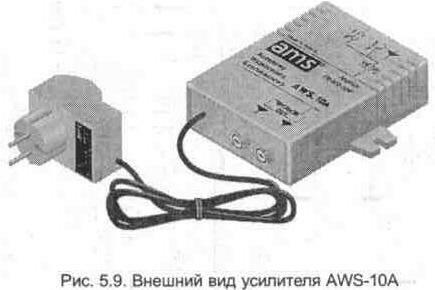

Усилитель AWS-10 (AWS-10A) производства Польши (рис. 5. 9), используется для компенсации потерь уровня сигнала в VHF - UHF телевизионных диапазонах и устанавливается непосредственно у телевизионного приемника.


Оба усилителя выполнены по одинаковой схеме на транзисторах VT1, VT2, VT3. Для выравнивания усиления сигнала в соответствующем диапазоне на широкополосном входе усилителя установлены резисторы R1, R5 (рис 5. 10).

Схема усилителя имеет общий каскад усиления телевизионного сигнала VT2, VT3 и предварительный каскад для диапазона UHF на транзисторе VT1. Усилитель AWS-10A имеет два выхода усиленного сигнала, AWS-10 — один.

Напряжение питания подается от внутреннего выпрямителя VD1, а переменное напряжение поступает на контакты 1, 2 платы усилителя от отдельного блока (АС/АС) понижающего трансформатора.

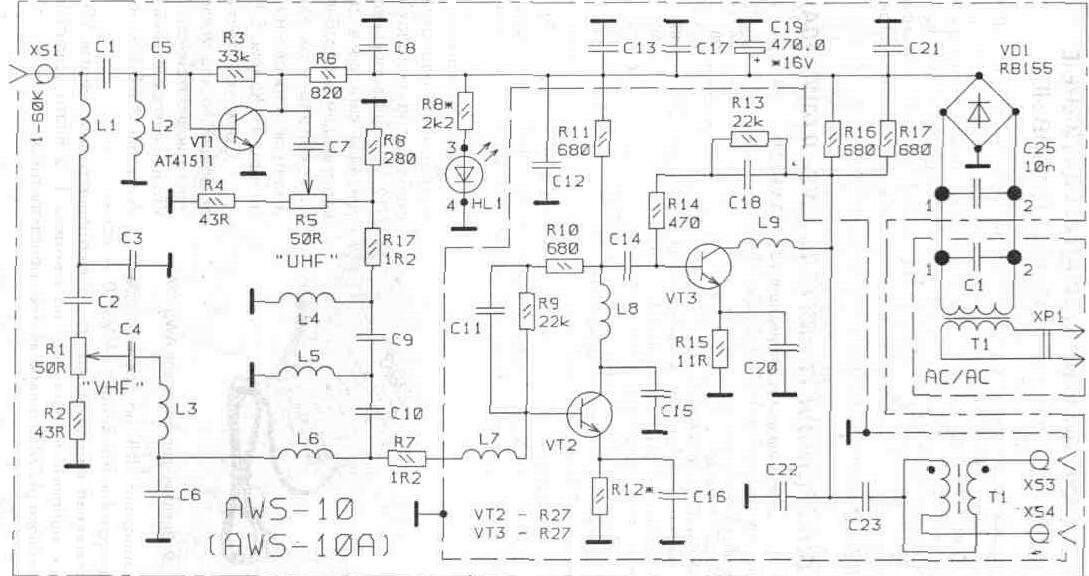

Рис. 5.10. Принципиальная схема усилителя AWS-10A



5. 2. 2. ВНУТРЕННИЙ УСИЛИТЕЛЬ AWS-12A

Параметры усилителя AWS-12A

Коэффициент усиления по входу VHF-UHF (160... 800 МГц),

для AWS-12A, дБ, не менее................................................................................ 8

с предусилителем APS-03, дБ. не менее............................................................ 20

Коэффициент шума, дБ, не более...................................................................... 4

Входное и выходное волновое сопротивление, Ом.......................................... 75

Питание от сети переменного тока..................................................................... 220В/50Гц

Усилитель AWS-12A производства Польши (рис. 5. 11), применяется для компенсации потерь уровня сигнала в фидере снижения и устанавливается непосредственно у телевизионного приемника. Предусмотрена возможность подачи питающего напряжения через L1 на входной разъем XS1 для предварительного пластинчатого антенного усилителя, используемого совместно с антенной.

Принципиальная схема усилителя приведена на рис 5. 12. Усиление осуществляет каскад, выполненный на малошумящем СВЧ транзисторе BFP 67.

Разветвление сигнала для подачи на два выхода осуществляется с помощью ВЧ трансформатора, выполненного на ферритовом сердечнике.

Напряжение питания подается от внутреннего стабилизатора DA1, а переменное напряжение поступает на контакты 1, 2 платы усилителя от отдельного блока (АС/АС) понижающего трансформатора. Индикацию включения питания осуществляет светодиод HL1.

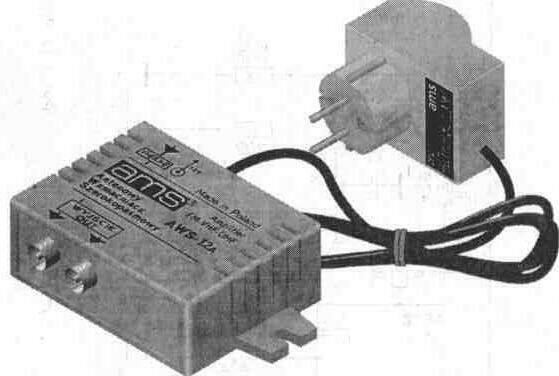

Рис. 5.11. Внешний вид усилителя AWS-12A

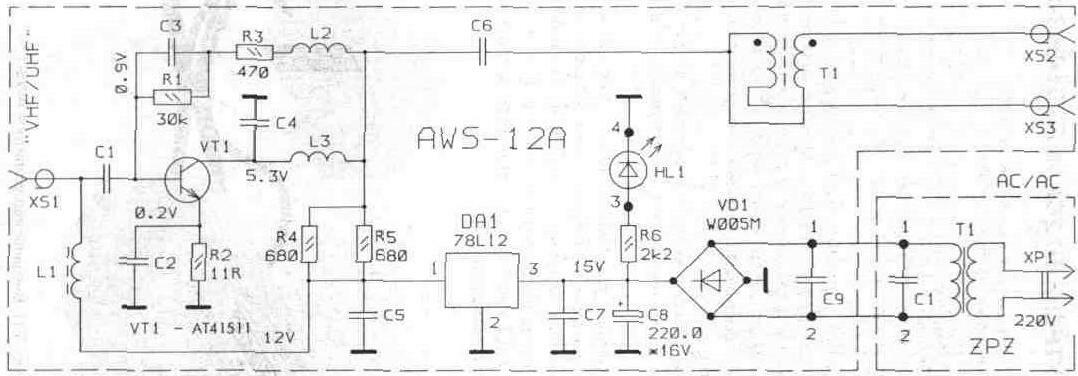

Рис. 5.12. Принципиальная схема усилителя AWS-12A



5. 2. 3. АКТИВНЫЙ АНТЕННЫЙ РАЗВЕТВИТЕЛЬ ARA-01A

Параметры активного антенного разветвителя ARA-01A

Коэффициент усиления по входу VHF-UHF (40... 800 МГц), дБ, не менее................ 10

Коэффициент шума, дБ, не более........................................................................... 2

Максимальный выходной уровень сигнала, дБ/мкВ, не менее............................... 105

Входное и выходное волновое сопротивление, Ом............................................... 75

Потребляемый ток (12 В), мА, не более.................................................................. 15

Активный разветвитель телевизионного сигнала ARA-01A производства Польши (рис. 5. 13). Применяется для усиления и распределения мощности сигнала, поступающего от антенн, антенного усилителя, абонентного отвода СКТП и др., и для подключения двух телевизионных приемников.

Принципиальная схема разветвителя приведена на рис 5. 14. Усиление обеспечивает каскад на малошумящем СВЧ транзисторе BFP 67.

Разделение мощности и разветвление сигнала для подачи на два выхода осуществляется с помощью ВЧ трансформатора, выполненного на ферритовом сердечнике.

Напряжение питания на усилительный каскад поступает от внутреннего выпрямителя, выполненного по однополупериодной схеме на VD1. Индикацию включения питания осуществляет светодиод НL1.

Переменное напряжение на контакты 1, 2 поступает от отдельного блока (АС/АС) понижающего трансформатора.

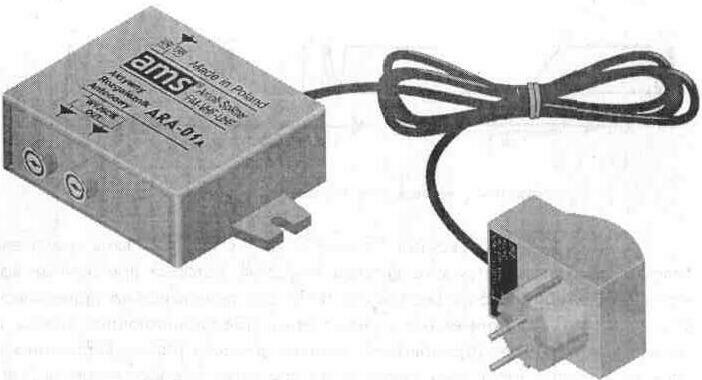

Рис. 5. 13. Внешний вид активного антенного разветвителя ARA-01A


Рис. 5.14. Принципиальная схема ARA-01A
