2.12. Приставка удержания линии

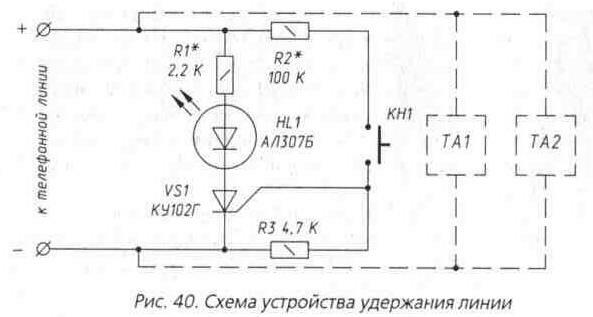

В некоторых случаях возникает необходимость положить трубку на одном из двух параллельных телефонных аппаратов и перейти к другому, чтобы продолжить разговор. Если не использовать специальные устройства, разговор будет прерван, и абоненту придется вновь перезвонить. Существует простая схема удержания линии, которая представлена на рис. 40.

Приставка может быть вмонтирована в телефонный аппарат, ее принцип действия заключается в следующем.

Когда трубку ТА1 кладут на аппарат, кнопку КН1 держат нажатой. Тиристор VS1 при этом открывается, вызывая свечение светодиода HL1. При снятой трубке телефонного аппарата линия обычно удерживается при напряжении 10...20 В, в свою очередь, открытый тиристор VS1, с учетом HL1 и сопротивления R1 номиналом в 2...3 кОм, удерживает линию при напряжении свыше 30 В. При этом рассоединения абонентов не происходит. После этого, когда


трубка будет снята на телефоне ТА2, напряжение в линии опять упадет до 10...20 В, что вызовет уменьшение тока через тиристор VS1. Если этот ток окажется меньше тока удержания тиристора, он закроется, переводя схему в исходное состояние. Телефон ТА2 при этом функционирует обычным образом. Сопротивления R1, R2, возможно, придется подбирать при использовании прибора на различных типах АТС, но если физика процесса ясна, это не представляется особо сложным. Таким устройством можно оснастить каждый телефонный аппарат.
