2.13. Приставка для автоматической записи телефонных разговоров

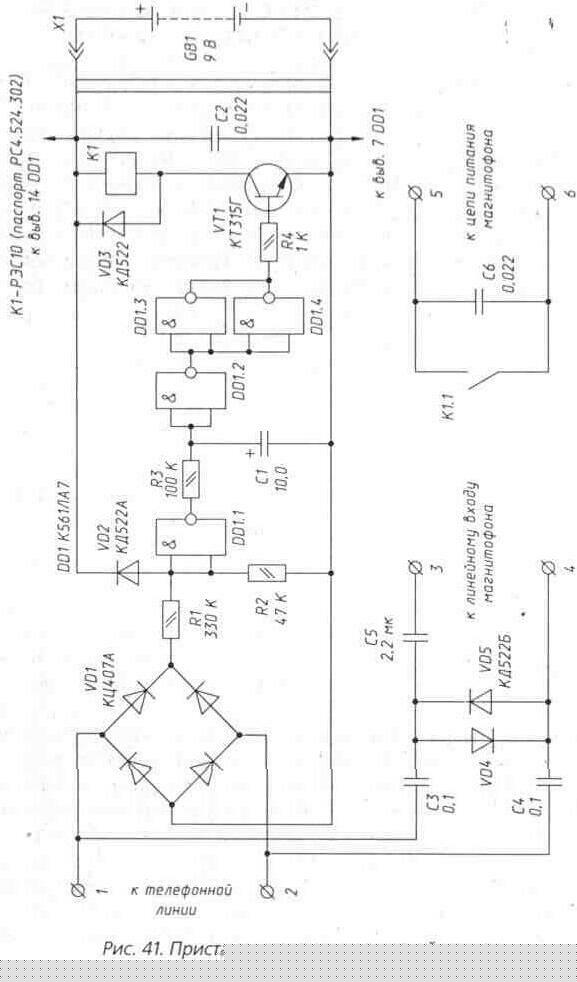

Устройство автоматически включает магнитофон для записи разговора и выключает его, когда будет положена трубка. При эксплуатации приставки магнитофон должен быть постоянно включен на запись. Включение и выключение происходит путем коммутации цепи питания магнитофона. Схема устройства показана на рис. 41

Принцип действия устройства заключается в следующем.

Напряжение линии приложено к делителю R1, R2. Когда в линии 60В (трубка положена), на выходе DD1.1 нулевой уровень и, соответственно, на выходе DD1.3 также низкий уровень, транзистор VT1 закрыт, реле К1 обесточено, питание магнитофона выключено. При снятии трубки DD1.1 переключается, и через некоторое время задержки, определяемое R3 С1, реле К1 срабатывает, замыкая цепь питания магнитофона. После окончания разговора с такой же задержкой реле К1 отключается. Постоянная времени цепи R3, С1 значительно больше периода следования серии наборных импульсов, а также импульсов вызова АТС, поэтому реле К1 не срабатывает в режимах вызова и набора номера. Однако, если снять трубку и некоторое время не набирать номер, С1 заряжается и магнитофон включается. На ленту будут записаны «щелчки» набора. Желательно последовательно с СЗ, С4 включить сопротивления с номинала ми от 100 до 300 кОм, а уровень записи магнитофона соответствен но отрегулировать.

Наладка устройства сводится к подбору делителя Rl, R2. Желательно увеличить номиналы Rl и R2, сохраняя пропорцию. Микросхема КР561ЛА7 заменима на КР561ЛЕ5, а также аналогичные микросхемы серий 176, 564, 1561.
