2.9. Блокиратор 1х2 на базе специализированной микросхемы

Микросхема КР1059КН2 представляет собой электронный коммутатор двух параллельных телефонных аппаратов.

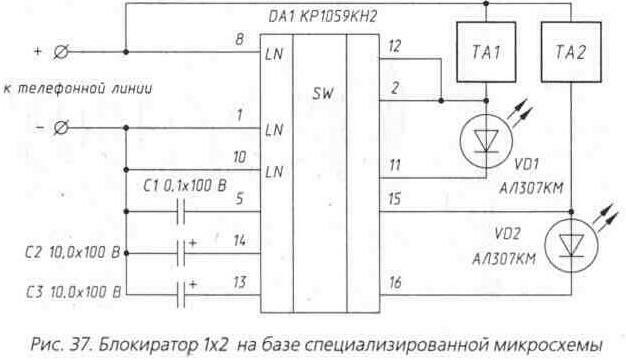

Принципиальная схема блокиратора [5] приведена на рис. 37. Ее работа осуществляется следующим образом. Если снять трубку на ТА1, то тиристор в ИС откроется, и телефон подключится к линии.


Падение напряжения на тиристоре микросхемы составляет не более 2 В. Одновременно запирается тиристор ИС в цепи второго ТА, что позволяет отключить его на время, пока не будет опущена трубка на ТА1. Если на момент отбоя первого ТА трубка второго окажется снятой, то произойдет перекоммутация аппаратов на линию. Toк потребления ТА от линии при опущенной трубке должен быть не более 0,4 мА, иначе тиристоры микросхемы не закроются после окончания разговора. Во время набора номера на одном из аппаратов в момент разрыва шлейфа линии происходит кратковременное отключение этого телефона от линии. Чтобы снятие трубки одного ТА на этом интервале времени не вызывало перекоммутации теле фонов, в цепь управления включены конденсаторы С2 и С3, формирующие задержку переключения телефонов. Емкость их может быть в пределах 5...10 мкФ. Светодиоды VD1 и VD2 предназначены для индикации ТА, находящегося в разговорном режиме. При поступлении вызова с АТС (70...90 В) звонят оба телефонных аппарата.
