3.2. Система кодирования телефонной линии «Пароль»

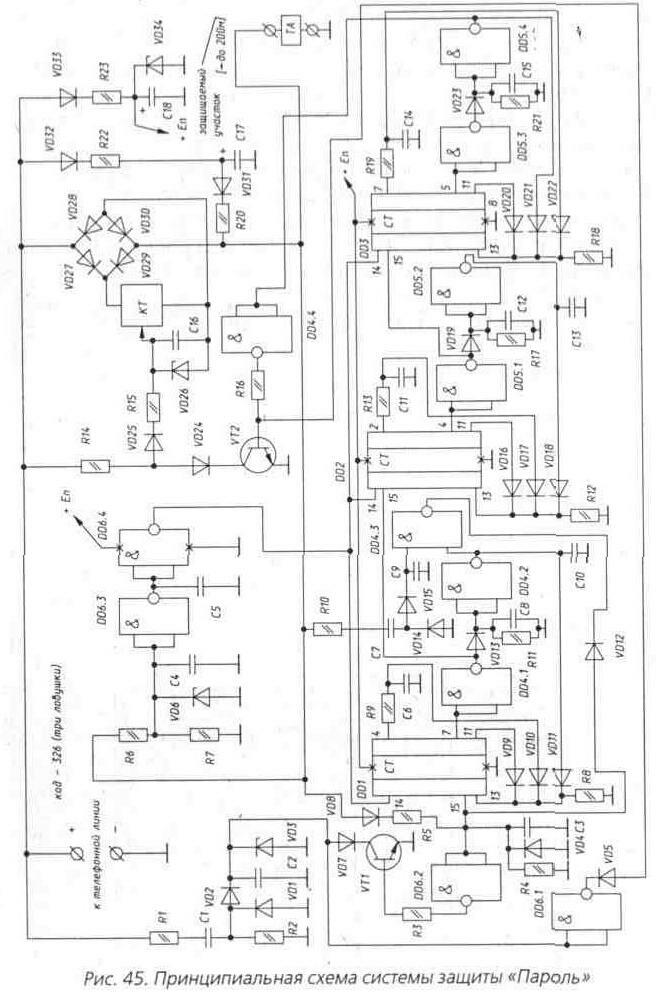

Принципиальная схема системы защиты «Пароль» приведена на рис. 45. Краткое описание схемы приведено в [12]. В состав схемы входят:

• дешифратор на элементах DD1, DD2, DD3;

• узел приема посылки вызова с АТС на элементах: C1, R2, VD1, VD2, С2, VD3, DD6.1, VD5;

• узел приема импульсов кода на элементах: DD6.4, DD6.3, С5, С4, VD6, R6, R7;

• ключ подключения телефона к линии на VD27...VD30, DA1 с элементами управления R14, VD25, R15, VD26, С16, VD24, VT2, R16, DD4.4;

• источник питания схемы 8 В на VD33, R23, С18, VD34;

• внутренний источник питания 40...60 В для формирования импульсов кода на элементах VD32, R22, С 17, VD31, R20;

• встроенные ловушки R9, С6, R13, C11, R19, С14. Принцип работы схемы заключается в следующем. По наличию счетчиков DD1...DD3 можно сделать вывод, что данная схема предназначена для приема и дешифрации 3 значного кода (999 вариантов). Счетчики работают последовательно, при правильной первой цифре счетчик DD1 фиксирует свое состояние через диод VD10, разрешая счет (прием второй цифры) за счет появления низкого уровня на выходе элемента DD4.1, входе 15 DD2. Далее, при правильном наборе второй цифры, счетчик DD2 фиксирует свое состояние через диод VD18, разрешая счет микросхеме DD3. И далее, если код принят правильно в целом, на выходе элемента D5.4 появляется напряжение логической единицы, которое через DD4.4 закрывает VT2, открывая таким образом DA1, и мост VD27...VD30 подключает телефон ТА к линии.

В исходном состоянии ключ DA1 закрыт, и телефон ТА подключен лишь к внутреннему источнику питания (VD32, R22, С17, VD31, R20). При снятии трубки телефона (в любом режиме: входящая

или исходящая связь) с помощью делителя R5, R4 счетчик DD1 подготавливается к счету (приему 1-й цифры кода). Во время счета, чтобы микросхема DD1 не обнулялась, через цепочку R10, C7, VD14, VD15, С9, DD4.3 происходит поддержание логического нуля на входе 15 DD1. Одновременно через DD6.2, R3, VT1, VD7 запирается входной узел.

При входящей связи посылка вызова 25 Гц поступает для формирования на входной узел R1, Cl, R2, VD1, VD2, С2, VD3 и через DD6.1, VD5 приоткрывает в такт поступления посылок вызова с АТС ключ DA1, VD27...VD30, пропуская переменное напряжение вызова на телефон ТА, но в паузе между звонками вновь закрывает ключ DA1. Таким образом, снимая трубку ТА при поступлении вызова в паузе между звонками, чтобы телефон «схватил» линию, необходимо набрать код. Цепочки ловушек R9 С6, R13 C11, R19 С14 рассчитаны таким образом, чтобы исключить возможность последовательного подбора кода.

Изменение кода производится механически путем подключения входов DD4.1, DD5.1, DD5.3 к выходам соответствующих счетчиков. При указанных на схеме номерах выводов код допуска в линию - 326. Изменение кода можно произвести с помощью таблицы 1.

Подключение элементов ловушек производится на любые свободные выходы DD1...DD3. При неправильном наборе какой-либо цифры кода соответствующая микросхема счетчика блокируется, и повторный набор кода возможен после того, как трубка положена на аппарат и выдержана пауза в 10...15 сек. Длительность паузы

Таблица 1

Первая цифра

Вторая цифра

Третья цифра

Номер выхода DD1

Код

Номер выхода DD2

Код

Номер выхода DD3

Код

2

1

2

1

2

1

4

2

4

2

4

2

7

3

7

3

7

3

10

4

10

4

10

4

1

5

1

5

1

5

5

6

5

6

5

6

6

7

6

7

6

7

9

8

9

8

9

8

11

9

11

9

11

9



определяется емкостью С3. Данная схема рассчитана наi небольшую длину охраняемого шлейфа (до 200 м), так как источник питания С17 запитывается от линии (т.е. рассчитан наi достаточно низкий ток потребления).

Размер платы 100х60 мм, подключение к линии осуществляется тремя разъемами. Единственным условием является использование телефонов II, III групп сложности с потреблением от линии не более 50...80 мкА.

В режиме ожидания вызова вся схема «Пароля» потребляет не более 50 мкА, а в режиме приема вызова или обработки кода — до 150...200 мкА. Номиналы элементов приведены в таблице 2.
