5.2. Рекомендации по ремонту телефонных аппаратов

Приведенные ниже схемы могут быть полезны при восстановлении любых ТА с дисковым номеронабирателем.

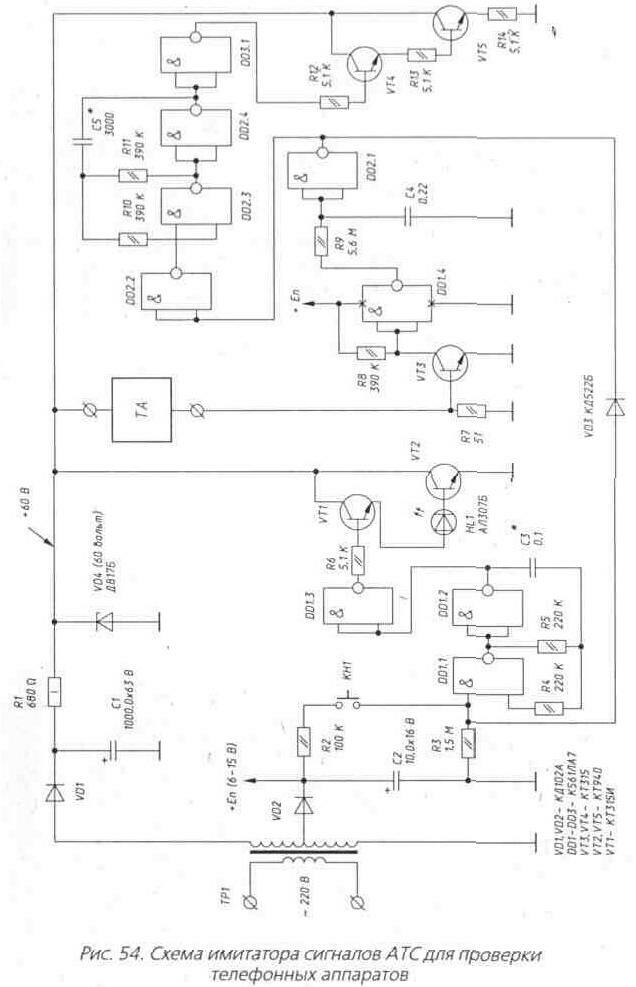

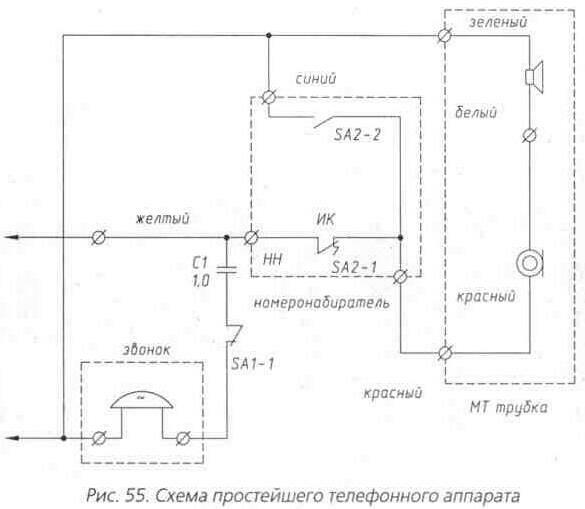

Простейший телефонный аппарат состоит из трубки с микрофонным и телефонным капсюлями, номеронабирателя, одного контакта рычажного переключателя, звонка и конденсатора (рис. 55). Если из этого набора исключить звонок и конденсатор, а номеронабиратель закрепить на трубке, то мы получим незаменимый инструмент телефонного монтера.

Схемы бытовых аппаратов, выпускаемых промышленностью, отличаются от схемы на рис. 55 наличием дифференциального трансформатора и RC-цепочки, предназначенных для устранения местного эффекта («самопрослушивания») и для согласования с линией.

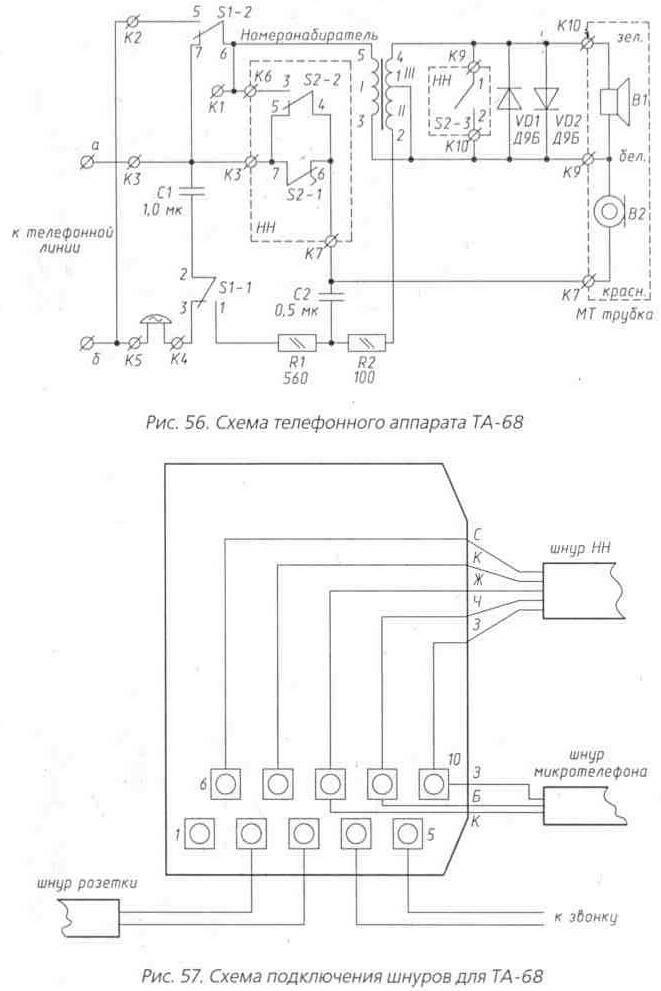

С конца 60-х до начала 80-х годов рижский завод ВЭФ выпускал самую массовую в СССР модель бытового телефонного аппарата — ТА-68. Аппарат обладает сравнительно неплохими характеристиками, и его принципиальная схема (рис. 56, рис. 57) фактически стала базовой для последующих, более современных, аппаратов фирмы. Телефонный аппарат ТА-72М (рис. 60, рис. 61) имеет лишь измененную форму корпуса; трубка, звонок и другие комплектующие — такие же, как и у ТА-68М.

На всех схемах для наглядности показано типовое включение двухпроводного розеточного шнура. Вместе с тем показаны схемы подключения разных номеронабирателей.


Самое уязвимое место аппаратов ТА-68 и ТА-68М — это верхняя крышка корпуса. Как правило, при ударе от падения у него обламываются крепежные втулки, а также фиксаторы нажимных пластин рычажного переключателя. Для склеивания корпуса подойдет клей ПС, дихлорэтановый или эпоксидный.

Нельзя применять лишь эластичные клеи типа «Момент» или «Феникс». Следует также заметить, что при загрязнении корпуса ею нельзя чистить ацетоном или другими растворителями, а только теплой мыльной водой или разведенным шампунем.

Если после подключения телефонного аппарата к сети АТС в трубке слышен сильный шорох и треск, попробуйте прижать витой микротелефонный шнур к трубке, сделав небольшую петлю примерно так, как это делают эстрадные певцы. Затем осторожно прощупайте каждый сантиметр от корпуса аппарата до трубки. Обычно повреждение бывает или у самой трубки или непосредственно у корпуса. Конечно, лучше всего заменить витой шнур на новый, но не у всех он имеется. В таком случае нужно отрезать поврежденный кусок шнура, аккуратно зачистить провода и установить на них предварительно





снятые с отрезанного шнура клеммы. Так как микротелефонный шнур состоит из мишурных жил, которые изготовлены путем спиральной навивки узкой и очень тонкой медной ленты на шелковую или капроновую нить, их нельзя припаивать к клеммам. Клеммы загибаются, захватывая изоляцию. Таким образом, ваш микротелефонный шнур станет немного короче, но будет работать без замены.

Аналогичным образом можно восстановить работоспособность шнура розетки. Если не удалось обнаружить неисправность микротелефонного шнура, или после его замены на новый при потряхивании трубки наблюдаются те же симптомы, необходимо заменить микрофонный капсюль (МК). Иногда, чтобы восстановить работоспособность микрофона, достаточно просушить его на батарее отопления в течение суток.

Обратите внимание на обозначение на корпусе капсюля. В настоящее время выпускаются угольные микрофоны типа МК-16 сопротивлением 20...40 Ом для коротких линий МБ и сопротивлением 180±80 Ом для всех других аппаратов. Микрофоны МК-16-У — устойчивые к воздействию климатических условий, рассчитанные на температуру от -50° до +50°. МК-16-Н изготавливается для нормальных климатических условий (-10°до +45°).

Необходимо обратить внимание на правильность подключения номеронабирателя, розеточного и микротелефонного шнуров. На схемах специально указаны цвета жил шнуров, чтобы было проще искать ошибки. Если все подключено верно, то при «продувании» микрофона вы не должны слышать в трубке сильный шум и свой голос. В противном случае надо проверить подключение цветных жил микротелефонного шнура под микрофоном (МК) в трубке. Зеленый провод во всех телефонных аппаратах производства СССР должен быть подключен только к контакту МК. Белый провод подключается к обоим капсюлям.

Звонок и телефонный капсюль редко полностью выходят из строя, поэтому, чтобы их проверить, достаточно тестером измерить сопротивление обмотки. У звонка оно должно быть 2400 Ом, а у обмотки ТК — 60...70 Ом. Телефонный капсюль может быть типа ТА-4 или ТК-67-НТ. У звонка надо обязательно проверить ход бойка и при необходимости отрегулировать, поворачивая эксцентрически закрепленные чашки звонка в ту или другую сторону, чтобы при положении для максимальной громкости боек почти касался чашек (зазор должен быть от 0,1 до 0,2 мм). Боек закреплен на якоре, ход

которого выбирается в пределах 0,4±0,1 мм. При уменьшении хода якоря чувствительность звонка увеличивается.

Если же исправный звонок не работает, необходимо проверить, установлена ли перемычка между контактами К2 и К5 (рис. 56). Далее следует проверить контакты рычажного переключателя. На всех , схемах они показаны в состоянии, когда трубка лежит на рычагах аппарата. Расстояние между разомкнутыми контактами должно быть не менее 0,4 мм. Сняв прозрачную пылезащитную крышку рычажного переключателя, можно при необходимости подогнуть их. Чистят контакты спиртом.

Самое сложное устройство телефонного аппарата — дисковый номеронабиратель. Качественно отрегулировать его в домашних условиях невозможно, поэтому лучше сразу заменить номеронабиратель на новый. Для знакомства с этим важным узлом кратко остановимся на его основных характеристиках. Посылка импульсов на АТС осуществляется во время обратного (свободного) хода диска. Продолжительность цикла размыкания-замыкания импульсных контактов (ИК) номеронабирателя — 90...110 мс (или 10±1 имп/с). Отношение продолжительности размыкания к продолжительности замыкания ИК лежит в пределах 1,4...1,7 и называется импульсным коэффициентом. Расстояние между разомкнутыми контактами должно быть не менее 0,3 мм. Во избежание прослушивания щелчков в телефоне во время набора номера старые номеронабиратели имели дополнительную группу контактов S2-3 (см. рис. 56), которая шунтировала телефонный капсюль в момент набора номера. Если вы хотите установить номеронабиратель с пятижильным шнуром вместо номеронабирателя с трехжильным шнуром, то зеленый и черный провода необходимо изолировать и никуда не подключать.

Вышеописанные схемы очень полезны на практике при ремонте телефонных аппаратов.
