5.4. Применение КМОП-ключа в усилительном каскаде

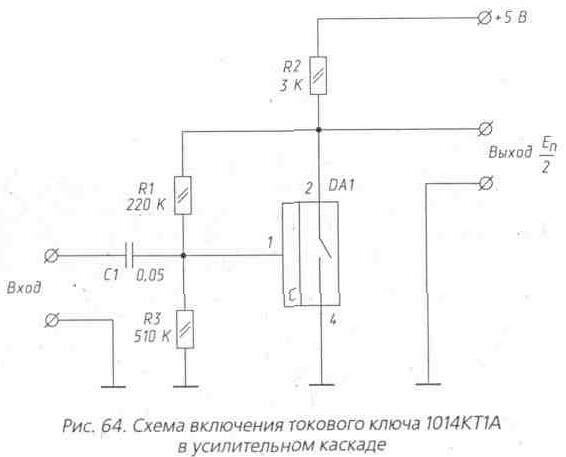

Токовый ключ КР1014КТ1А,В, применяемый для коммутации в большинстве отечественных телефонных аппаратов, обладает хорошими характеристиками: высокое пробивное сопротивление и низкая потребляемая мощность по управляющему входу (ключ устойчиво управляется напряжением 5 В через последовательно подключенное сопротивление 3...5 МОм). Кроме коммутационных цепей, имеется возможность его применения в усилительном каскаде. Схема усилительного каскада приведена на рис. 64. Сопротивление R1 может быть в пределах 100...1000 кОм. Сопротивление R2 выбирают в зависимости от сопротивления нагрузки Rн,


по расчету R2 = 0,2*Rн При отсутствии R3 на выходе (то есть на стоке) ключа устанавливается напряжение +1,6...1,9 В (в зависимости от экземпляра и от температуры). Если требуется более высокое Uвых,, в схему вводится резистор R3. Подбором этого резистора добиваются нужного режима (обычно это половина напряжения питания).

Коэффициент усиления полученного каскада составляет 30...40. Он увеличивается при увеличении напряжения питания. Входное сопротивление каскада велико и определяется номиналами резисторов R1 и R3. Такой усилительный каскад может применяться для замены составных транзисторов в схемах разговорных цепей телефонных аппаратов (повышенное пробивное напряжение увеличивает надежность схемы при импульсивных помехах амплитудой выше 200 В), а также в микрофонных цепях.
