5.5. Замена угольного микрофона

При эксплуатации телефонных аппаратов второй и третьей групп сложности с угольными микрофонами часто наблюдается падение чувствительности. Это происходит вследствие спекания частичек угля, что вызывает нарушение чистоты звука и искажения в виде треска и помех. В настоящее время разработано множество схем для замены угольных микрофонов. Качество звука при этом повышается на порядок.

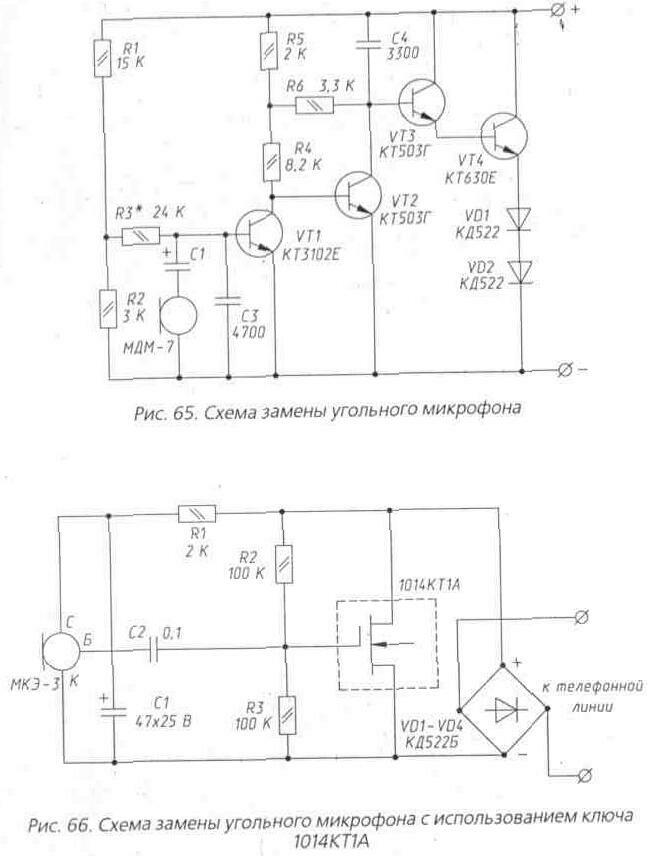

На рис. 65 приведена схема с использованием динамического микрофона МДМ-7. Усилитель в схеме выполнен трехкаскадным, транзисторы желательно отобрать с высоким коэффициентом усиления.

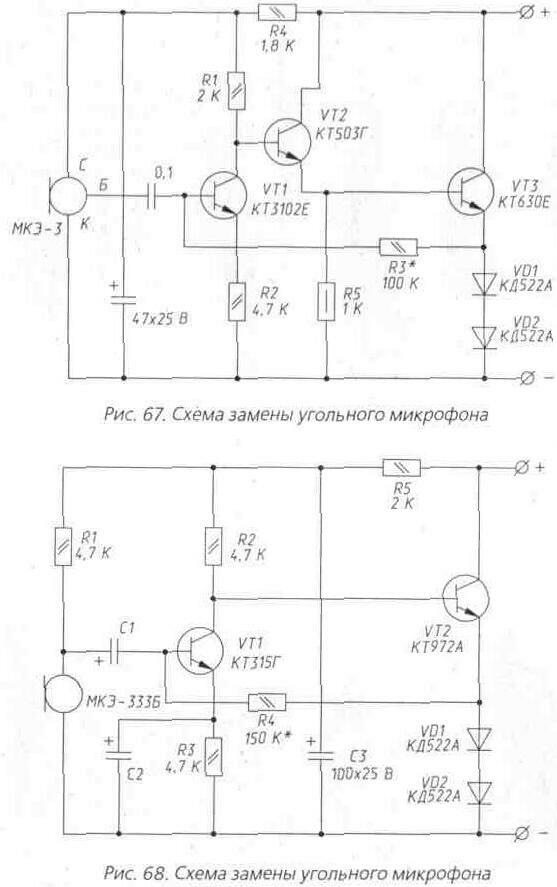

На рис. 67 приведена схема усилителя для конденсаторного микрофона МКЭ-3. Схема при повторении показала весьма устойчивую работу. На рис. 68 приведена схема усилителя для миниатюрного микрофона типа МКЭ-333Б («Сосна»), и, наконец, на рис. 66 показана схема, где в качестве усилительного элемента используется телефонный ключ 1014КТ1А. С микрофоном МКЭ-3 схема имеет чувствительность порядка 400...500 мВ/Па, что обеспечивает хорошую слышимость.
