Принтеры DEK поддерживают систему дозирования “Stinger”

Фото с сайта www.ostec-smt.ru

Ведущий производитель автоматов трафаретной печати DEK International в очередной раз доказал свой инновационный подход к созданию нового современного оборудования.

Теперь в принтеры производства DEK возможно встроить новейшую систему дозирования “Stinger” (рис. 1). Система “Stinger” позволяет наносить клеевые точки на плату сразу после трафаретной печати.

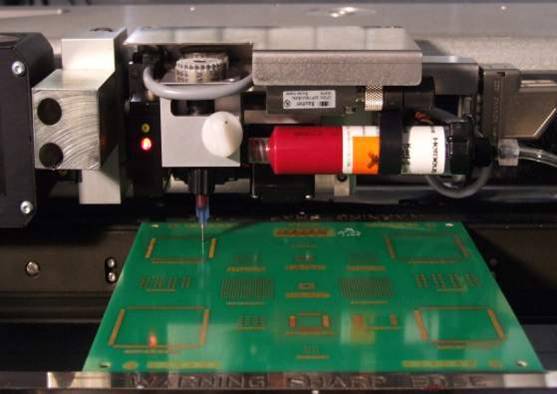

Рис. 1. Stinger, встроенный в автомат трафаретной печати производства DEK

Управление системой “Stinger” осуществляется при помощи новейшего программного обеспечения Instinktiv V9 разработки DEK. Скорость дозирования шнековой головкой “Stinger” составляет примерно 1 точка в секунду.

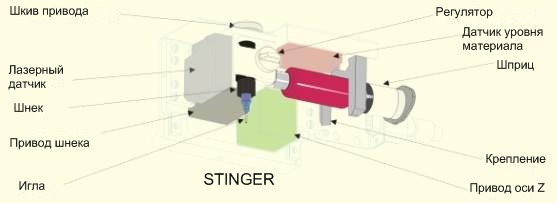

Рис. 2. Состав системы дозирования “Stinger”

Для подачи дозируемого материала в “Stinger” используются стандартные 10 мл шприцы. Датчик уровня наносимого материала сигнализирует о необходимости замены шприца и исключает появление ошибок при дозировании (рис. 2).

За счет сменных головок нанесения время переналадки с одного материала на другой составляет 1-2 минуты.

Высокая точность нанесения обеспечивается лазерной системой измерения расстояния до платы и независимым шаговым двигателем по оси Z c шагом 10 мкм. Они осуществляют автоматическую компенсацию коробления платы. Особенно полезным сочетание автомата трафаретной печати DEK и системы дозирования “Stinger” будет для производства изделий, требующих небольшого по объему дозирования клея.

Информация с сайта www.ostec-smt.ru.
