Оборудование для ультразвуковой сварки провода и контакта

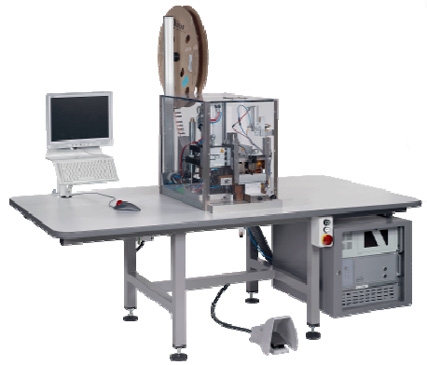

Установка ультразвуковой сварки DS-20 MAK12 с автоматической подачей контактов. Фото с сайта www.sovtest.ru

Несмотря на явные трудности на мировом автомобильном рынке, в данной области всё же ведутся инновационные разработки, в особенности направленные на снижение стоимости продукта и на улучшение его качественных свойств. Это касается и области производства жгутов проводов для автомобильной промышленности.

Ультразвуковую сварку можно использовать в различных областях для соединения провода с контактом. Во многих случаях она оказывается более быстрым, надёжным и недорогим решением.

Преимущества процесса ультразвуковой сварки:

• высококачественное соединение металлов, прекрасные электрические свойства
• низкая тепловая нагрузка на свариваемые материалы
• экономичность за счет низкой стоимости эксплуатации
• минимальное время рабочего цикла
• полный контроль параметров сварки

Сварка алюминиевых проводов

В последнее время наблюдается тенденция замены медных проводов больших сечений (> 4 мм²) на провода из алюминия. За счет этого снижается стоимость и, главным образом, вес жгута.

Вне зависимости от того, какие комбинации материалов необходимо сваривать – медные и алюминиевые провода между собой, медные или алюминиевые провода с контактами – использование ультразвуковой сварки предлагает решение для широкого спектра подобных задач.

Хотя ультразвуковая сварка алюминиевых проводов является довольно сложной задачей, она имеет ряд выгодных особенностей:

• обеспечивает отсутствие окислов и надежный контакт (окисление может повышать переходное электрическое сопротивление);
• не позволяет алюминию «плыть», что зачастую происходит под механической нагрузкой при опрессовке или фиксации винтом;
• не происходит плавление металлов, в отличие от резистивной сварки.

Сварка провода с контактом

Многие OEM-производители уже приняли контакты типа MAK, MAS (производства Lear) как стандарт и технологию ультразвуковой сварки для соединения медных и алюминиевых проводов с данными типами контактов.

Оборудование для ультразвуковой сварки одного / нескольких проводов из алюминия / меди с контактами может быть разных модификаций: как с ручной подачей контактов, так и с автоматической.

Установка модели DS-20 GT фирмы Schunk Sonosystems GmbH, Германия предназначена для ультразвуковой сварки провода с контактом, при подаче контактов вручную. Данная установка позволяет производить сварку и опрессовку контакта на изоляцию провода за один шаг, при этом обеспечивая безопасное соединение одного или нескольких проводов к одной контактной части. За счёт ручной подачи контактов, возможно использование контактов различной конструкции.

Другая модель фирмы Schunk - DS-20 MAK12 - позволяет выполнять сварку провода с контактом при автоматической подаче контакта (из катушки). Предполагается использование контактов простой конструкции. Один и тот же вид контакта возможно применять для различных сечений провода и под разным углом сварки (90° и 180°). Данная установка может служить как отдельной единицей оборудования, так и частью полностью автоматического комплекса.

Информация с сайта www.sovtest.ru
