Компания Europlacer выпускает новую версию RC 5.15 программного обеспечения для автоматов установки компонентов

Фото с сайта www.europlacer.com

Новый релиз программного обеспечения будет доступен в ноябре 2009 г. Он включает в себя следующие нововведения: 32-символьный номер компонента, новый мастер запуска в производство нового изделия, новые алгоритмы распознавания образов компонентов, локальные библиотеки, штрих-код на узлах тележки для питателей из лент, проверку данных в библиотеке корпусов.

32-символьный номер компонента

Ранее номера компонентов, вводимые в память интеллектуальных питателей, были ограничены 16 символами. Начиная с версии RC 5.15, возможно использовать 32-символьные номера компонентов. Модернизация питателей не требуется, нужно лишь обновить версию ПО микротерминала, используемого для программирования питателей.

Эта новая опция доступна лишь при использовании микротерминала с wi-fi.

Новый мастер запуска в производство нового изделия

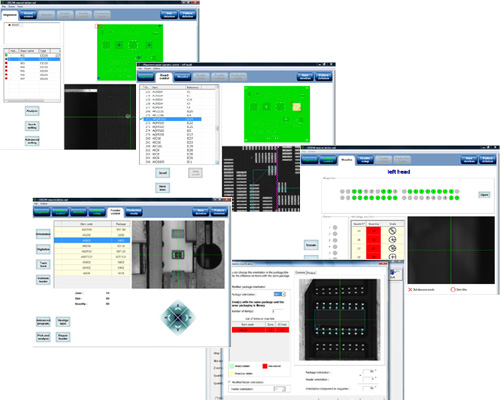

В меню «Производство» ("Production") добавлен новый мастер, предназначенный для проверки запуска в производство нового изделия перед установкой компонентов.

После загрузки новой платы в автомат, оператору нужно лишь следовать различным шагам процедуры, помогающей ему проверить все параметры, имеющие отношение к новому изделию. Если найдена ошибка, программное обеспечение позволяет оператору ввести изменения и протестировать их без выхода из меню «Производство» ("Production").

Проверке подлежат реперные знаки, координаты установки компонентов и их ориентация (в верхней части изображения появляется наложенный рисунок), насадки, наладка питателей и их элементы управления. У оператора есть возможность удалить некоторые элементы, шаблоны и ссылки (новая возможность).

Затем можно безопасно начинать производственный процесс без каких-либо дополнительных настроек.

Новые алгоритмы распознавания образов компонентов

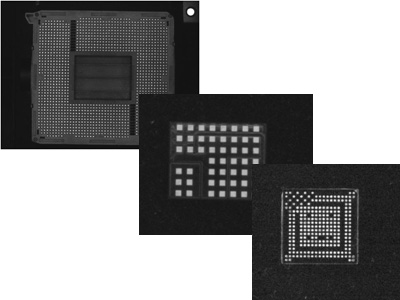

Новые алгоритмы распознавания образов компонентов позволяют производить анализ BGA-компонентов с очень большим числом шариковых выводов в строке – до 100, компонентов QFN, BGA-компонентов с квадратной вместо круглой формой проекции выводов, компонентов QFP с нерегулярным шагом выводов или специальных компонентов сложной формы по запросу.

Локальные библиотеки

Технологические линии, включающие в себя несколько автоматов установки компонентов, обычно используют одну и туже библиотеку. В этом случае изменение, сделанное на одном автомате, отражается и на работе других, даже если это было сделано исключительно в тестовых целях.

Теперь изменения выполняются в локальной библиотеке, оставляя глобальную библиотеку в общем доступе для линии. Когда изменения проверены на локальном уровне, они могут применяться глобально. Доступ к изменениям может быть запрещен в зависимости от конкретного оператора.

Штрих-код на узлах тележки для питателей из лент

Теперь штрих-код может размещаться на узлах тележки для питателей из лент. Используя сканер микротерминала wi-fi, оператор связывает узел с катушкой: сканирует штрих-код узла, сканирует номер компонента на катушке, образованная связь записывается в базу данных. Узел с установленной связью с катушкой может храниться на подготовительной тележке или на складском стеллаже. При установке узлов на тележку оператор может располагать их в произвольном порядке. В процессе процедуры автоконфигурирования, автомат просканирует все узлы и запрограммирует каждое положение с правильным номером компонента, что гарантирует на 100% правильный план загрузки.

Проверка данных в библиотеке корпусов

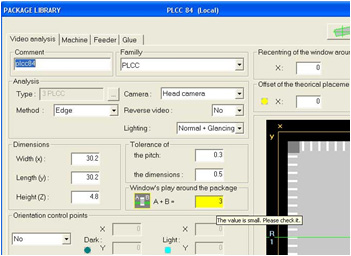

Версия ПО RC 5.15 теперь осуществляет проверку ошибок или несовместимости в данных библиотеки корпусов, т.е. в случае, когда выбран режим 8 насадок для компонента, который слишком велик для этого режима. Упрощена визуализация, так как оператор может выбрать компонент, используемый только в загруженной программе, или выбрать из всех компонентов, знак «X» обозначает ошибку, а знак «!» – предупреждение. Окно с сообщением отображает совет при наведении указателя мыши, помогая оператору задать оптимальные данные.

Информация с сайта www.europlacer.com.
