Компания ERSA развивает линейку VERSAPRINT

Фото с сайта www.ersa.com

Два года назад на выставке Productronica 2007 компания ERSA представила новую линейку установок трафаретной печати с встроенной 100% оптической инспекцией качества нанесения пасты посредством камеры, реализующей технологию линейного сканирования LIST. На выставке этого года были представлены две новые модели этой линейки.

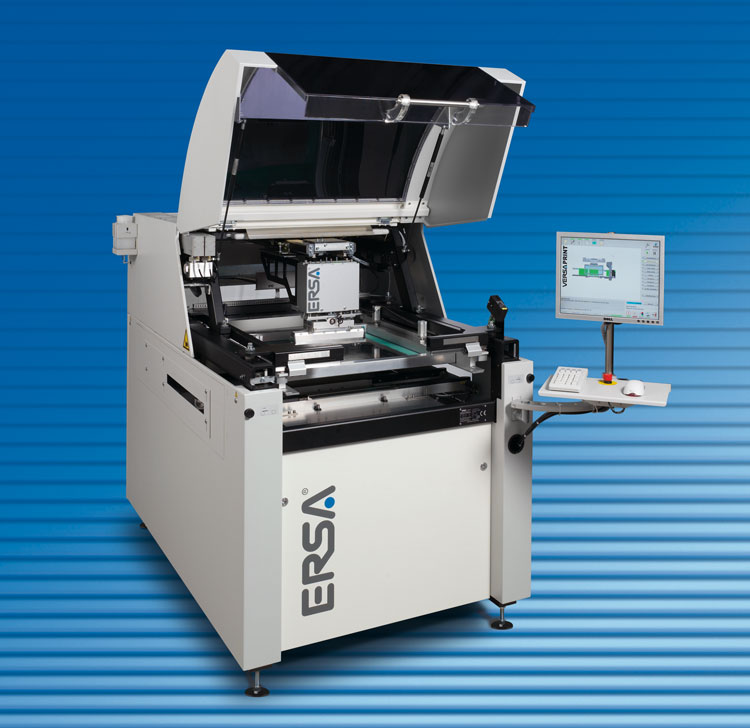

VERSAPRINT B1

Модель VERSAPRINT B1 представляет собой установку трафаретной печати начального уровня, оборудованную камерой сканирования по площади, которая отличается использованием двух отдельных модулей. Оба модуля обладают двумя технологиями освещения: прямым и рассеянным, что дает им возможность распознавать даже самые сложные структуры на плате.

Все опции, известные по моделям принтеров S1 и P1, будут также доступны и для модели B1.

Таким образом, модель VERSAPRINT B1 хорошо подходит для заказчиков, которым необходимо получение качественных отпечатков при исключительной простоте эксплуатации принтера. Возможности инспекции для таких заказчиков стоят на втором плане, так как они применяют выборочную инспекцию. Модель B1 может быть дооснащена камерой линейного сканирования, применяемой на установках S1 и P1, так что заказчик подготовлен к требованиям, которые могут возникнуть в будущем.

VERSAPRINT T1

Несмотря на то, что компания ERSA предлагает в сегменте рынка high-end оборудования модель P1, линейка продукции была неполной по причине отсутствия в ней до настоящего момента высокоскоростного трафаретного принтера. Установка VERSAPRINT T1 была разработана для больших объемов производства с малым временем цикла, где АОИ после нанесения пасты является либо несущественной, либо второстепенной задачей, или где системы АОИ уже присутствуют в технологической линии. Как и модель B1, система T1 также использует камеру сканирования по площади, а АОИ после нанесения пасты возможна только частично. Тем не менее, как и в модели B1, в установке T1 внедрено новшество процесса трафаретной печати – инспекция выполняется в процессе трафаретной печати, объединяя таким образом две наиболее затратные по времени операции процесса.

Как и принтер B1, установка T1 также быть дооснащена камерой линейного сканирования и тем самым обеспечивать 100% инспекцию после нанесения пасты.

Новые функции

Теперь для всей линейки VERSAPRINT доступны две новые опции. Инспекция смещения автоматически определяет возможное смещение отпечатков, корректируя его в следующем цикле печати. Инспекция смещения может выполняться в направлении печати или глобально. Возрастает использование функции дозирования для дополнительного нанесения материала на основание после печати, так как продолжает увеличиваться разнообразие номенклатуры используемых компонентов. Паяльная паста может дополнительно наноситься дозированием, например, для тяжелых компонентов. Также могут наноситься клеевые точки для приклеивания тяжелых компонентов в процессе пайки оплавлением плат с двусторонним расположением компонентов.

Информация с сайта www.ersa.com.
