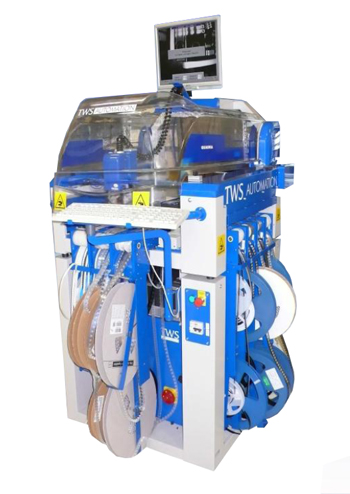

Новый бюджетный прецизионный автомат для установки поверхностно монтируемых компонентов Quadra DVC

Фото с сайта www.sovtest.ru

Компания «Совтест ATE» представляет новую бюджетную модель точного автомата установки SMD компонентов Quadra DVC производства TWS Automation (Италия), имеющего ряд технических преимуществ перед аналогичными моделями.

Так Quadra DVC оснащен двумя установочными головками и может быть дополнительно укомплектован дозирующей головкой для нанесения паяльной пасты или клея на печатные платы. Рабочие программы создаются с помощью видеосистемы для программирования методом обучения, а также с использованием программного обеспечения для обработки CAD-файлов поставляемым в базовом комплекте. ПО автомата на базе ОС LINUX обеспечивает надежную бесперебойную работу установщика и позволяет легко и быстро создавать программы установки компонентов.

В автомате Quadra DVC применяется бесконтактное видеоцентрирование компонентов «на лету», которое позволяет устанавливать компоненты от 0402 до BGA и QFP размером до 36x36 мм. Коррекция реперных знаков и смена насадок для захвата компонентов происходит автоматически. Линейные энкодеры осей X/Y обеспечивают высокую точность и повторяемость установки компонентов.

На автомате может быть одновременно размещено до 120 интеллектуальных ленточных питателей, которые устанавливаются по всем 4-м сторонам машины. Ленточные и пенальные питатели располагаются в базах (блоках), что позволяет быстро менять комплект питателей и перенастраивать автомат для работы с новым изделием. Питатели совместимы со всеми автоматами модельного ряда Quadra.

Автоматы серии Quadra прекрасно себя зарекомендовали на предприятиях России, Беларуси и Украины, как гибкие и универсальные машины, не требующие больших затрат на эксплуатацию и обслуживание. Так, в 2009 году компанией «Совтест ATE» были проведены первые поставки и инсталляции новых моделей семейства установщиков SMD-компонентов Quadra (Quadra DVC) в России.

Информация с сайта www.sovtest.ru
