Обновленная линейка полуавтоматов для опрессовки штырьковых контактов с цилиндрическим хвостовиком

Фото с сайта www.sovtest.ru

ООО «Совтест АТЕ» представляет обновленную линейку полуавтоматов производства фирмы PAWO Systems AG (входит в состав компании Schleuniger AG), предназначенных для опрессовки штырьковых контактов с цилиндрическим хвостовиком. Это контакты применяемые в разъемах типа СНЦ23, ОНП-ВС-53, СНО-49 и т.п., а также их импортные аналоги. Данные контакты широко применяются в технике военного и специального назначения, авиастроении, при производстве космических аппаратов и сопутствующего оборудования. Сфера применения контактов вкупе с их малыми габаритами и большим удельным количеством на изделие обуславливает высокие требования к качеству опрессовки.

Машины UniCrimp LPC A, UniCrimp LPC B, StripCrimp LPC позволяют опрессовывать штырьковые наконечники с цилиндрическим хвостовиком с высокой точностью и повторяемостью параметров в соответствии с международными MIL стандартами. Ключевыми узлами всех машин являются модуль подачи контактов (подобные контакты поставляются «россыпью») и их позиционирования в зоне опрессовки, а также применяемый обжимной инструмент.

Не смотря на то, что машины изготавливаются под различные производственные требования, применяемые узлы подачи и позиционирования контактов в них одинаковы, что дает возможность гибкого планирования производственного процесса. Для сокращения времени переналадки машины имеют модульную конструкции, которая позволяет быстро производить смену используемой оснастки.

Для машин серии LPC компанией Schleuniger разработан специальный обжимной инструмент PAWO PrismaCrimper, обеспечивающий 8 точек обжима с четырех сторон (в соответствии со стандартом MIL 22520/1). Конструкция инструмента имеет ряд преимуществ: увеличенный срок службы примерно в 100 раз по сравнению с обычно применяемым инструментом, плавная настройка глубины обжима, возможность установки монитора контроля качества опрессовки, контроль установки провода в контакт. Также возможно применение оснастки Daniels WA22 или WA27.

Высокоточная механика в сочетании с проверенной технологией подачи и позиционирования контактов, встроенный контроль производственного процесса, высокая производительность и простое управление делает машины серии LPC надежным и гибким решением для опрессовки штырьковых контактов с цилиндрическим хвостовиком.

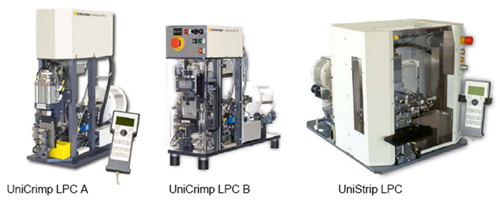

UniCrimp LPC A - компактная автоматическая рабочая станция для опрессовки штырьковых контактов с цилиндрическим хвостовиком на провод с сечением жилы 0,14-4,0 мм² (AWG 26-12). Благодаря малому занимаемому пространству и времени рабочего цикла менее 1,5 сек. данная машина является идеальным решением для автоматиче-ских центров обработки провода серии CrimpCenter.

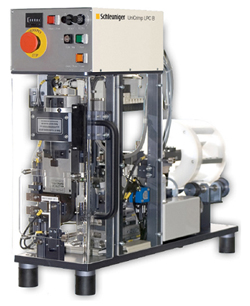

UniCrimp LPC B - настольный полуавтомат для опрессовки штырьковых контак-тов с цилиндрическим хвостовиком на провод с сечением жилы до 4,0 мм² (AWG 12). Конструкция машины основана на технологиях, используемых в рабочей станции LPC A. Полуавтомат предназначен для опрессовки контактов на заранее зачищенный провод, который оператор подает вручную в зону обжима. Малое время рабочего цикла, возможность опрессовки широкой номенклатуры контактов, привлекательное соотношение «цена/функциональность» позволяют применять полуавтомат LPC B на начальных стадиях развития производства, а также при средней серии и большой номенклатуре типов изделий.

StripCrimp LPC - настольный полуавтомат с функцией зачистки для опрессовки штырьковых контактов с цилиндрическим хвостовиком. Такие особенности как интегрированный модуль зачистки, стандартная функция предварительной обрезки провода («zero-cut»), программируемые производственные последовательности и сменные модули подачи дают возможность применения полуавтомата в условиях гибкого производства с высокими требованиями к точности опрессовки. Для обеспечения высочайшей точности и повторяемости вставленный оператором провод фиксируется захватами и дальнейшая его обработка осуществляется автоматически. Продуманная конструкция рабочей зоны StripCrimp LPC позволяет обрабатывать внутренние жилы многожильных кабелей при снятой внешней оболочке на длину от 25 мм.

Информация с сайта www.sovtest.ru.
