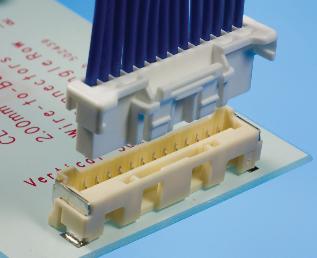

Разъемы для поверхностного монтажа CLIK-Mate компании Molex обеспечивают надежное соединение

Фото с сайта www.molex.com


Компания Molex Incorporated представляет новую серию поверхностно монтируемых разъемов с шагом 2 мм для подключения проводов к плате, предназначенных для случаев, когда требуется надежный электрический контакт. Разъем CLIK-Mate™ отличается точным механизмом защелкивания, издающим слышимый щелчок, благодаря которому оператор может определить, когда разъем полностью соединен. Разъем работает при токе до 3 А и может применяться как для сигнальных, так и для силовых цепей в целом спектре различных изделий конечного пользователя, включая плоские панели, игровые устройства и бортовую автомобильную электронику.

Однорядный разъем CLIK-Mate с шагом 2 мм выпускается в исполнениях с двойным внутренним замком (на 8–14 позиций) или одинарным широким замком (на 4 или 6 позиций). Конструкция внутреннего замка предотвращает попадание проводов в защелку, что часто происходит с внешними замками, вызывая повреждение защелки или ее поломку.

«Компания Molex разработала разъем с внутренним замком, чтобы помочь избежать ошибок при сборке, приводящих к неполному соединению и отказам устройств, – говорит Годжи Танабе (Goji Tanabe), менеджер по продукции компании Molex Incorporated. – замки разъема CLIK-Mate расположены ближе к краю корпуса, что препятствует смещению разъема. Также внутренний замок обеспечивает малое усилие сочленения и прочное соединение».

Для предотвращения ошибок при сборке разъем CLIK-Mate имеет уникальный U-образный контакт, который может устанавливаться в корпус только в одном положении. Система отличается сдвоенными контактами, выполненными в форме вилки, что обеспечивает надежный электрический контакт и предотвращает вырывание и повреждение контактов, которые возникают в конструкциях со штырьковыми контактами. Контакты имеют оловянное покрытие и могут применяться с проводами диаметром от 22 до 26 AWG.

Корпус разъема имеет удобный замок, позволяющий легко соединять и разъединять разъем и обеспечивающий чувствительное защелкивание. Защитные элементы предотвращают повреждение разъема от повышенных усилий при соединении и транспортировке изделий. Корпуса разъемов выпускаются в вертикальном и угловом исполнении и имеют специальные окна для визуального контроля соединения. Плоские участки поверхности корпусов делают их совместимыми с оборудованием установки компонентов, что позволяет избежать затрат и лишних операций по удалению крышек или лент для захвата разъема.

Разъем CLIK-Mate с шагом 2 мм – первое изделие в серии, которая будет содержать также разъемы с другим шагом.

Более подробная информация на сайте компании Molex: www.molex.com
