Компания Pillarhouse выпустила систему начального уровня «GEM» для селективной пайки и пайки волной, а также выполнения ремонта

Элк Гроув Вилладж, Иллинойс, США

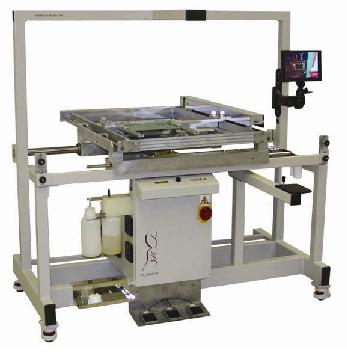

Фото с сайта www.circuitnet.com.

Компания Pillarhouse представила модель GEM для осуществления селективной пайки и пайки волной, а также выполнения ремонта плат с применением монтируемых в отверстия компонентов, в конструкции которой используется семь запатентованных решений. Как утверждает производитель, эта недорогая система объединяет проверенные временем технологии Pillarhouse в устройстве, исключительно простом в эксплуатации и наладке. Модель GEM отличается прочной и надежной конструкцией, свойственной обычно более дорогим системам пайки. Областью ее применения является мелкосерийное производство и изготовление опытных образцов, кроме того, система может выполнять функции ремонтной станции и устройства пайки волной.

Интуитивно понятная система выбора с одним элементом управления и светодиодным индикатором обеспечивает оператору быстрый и удобный доступ к параметрам настройки при программировании устройства. Кроме того, обеспечивается удобное управление перемещением большой подвижной каретки для ПП (20” x 20”) по двум осям X и Y посредством джойстика, установленного на раме устройства. Эта многоцелевая каретка также может наклоняться, обеспечивая требуемый угол наклона платы до 6° при осуществлении пайки волной посредством специального сопла.

Для выполнения селективной пайки система GEM использует одноточечную технологию AP-1 компании Pillarhouse. Устройство снабжено 14-ю сменными соплами со стандартными размерами наконечников от 2,5 до 12 мм, для замены которых, по словам производителя, требуется менее 10 с. Для более сложных задач изготовление специальных сопел для пайки волной и ремонта доступно на заказ. Характеристики процесса пайки улучшаются благодаря горячему азотному облаку, которое обеспечивает защитную инертную атмосферу и помогает предотвратить воздействие окисления и теплового удара на компоненты, размещенные в области пайки.

Другие стандартные функции системы включают в себя лазерную систему совмещения для прецизионного выбора точки пайки, переработанное устройство смены сопел, паяльную ванну, требующую техническое обслуживание небольшого объёма, насосную систему для быстрого перехода от свинцовосодержащего к бессвинцовому припою, а также автоматическую систему очистки от остатков флюса. В системе применяется инновационная система, находящаяся в процессе патентования, наложения верхней платы, которая дает оператору возможность свободно наблюдать точки флюсования и селективной пайки на верхней плате без компонентов, которая не подвергается обработке, и одновременно выбирать компоненты для пайки на нижней плате.

Как и в случае других продуктов компании Pillarhouse, инженеры осуществляют постоянную сервисную поддержку системы и обучение заказчиков по телефону, на месте эксплуатации оборудования и вне его.

За более подробной информацией о системе GEM обращайтесь на сайт компании Pillarhouse: www.pillarhouseltd.com или по тел. 847-593-9080.

Информация с сайта www.circuitnet.com.
