Компания CeTaQ стимулирует качество и эффективность благодаря измерению усилий при установке компонентов

Фото с сайта www.cetaq.com

Компания CeTaQ, лидер в области анализа качества и проведения измерений в производственном процессе по технологии поверхностного монтажа, отмечает увеличение интереса к измерению усилия при установке компонентов, так как отделы обеспечения качества ищут эффективные методы для его поддержания при одновременном увеличении производительности с целью компенсации снижения размера прибыли.

Чтобы дать возможность производителям электроники реагировать на требования, связанные с увеличением номенклатуры компонентов и их миниатюризацией, при одновременном достижении целей эффективности и надежности, обеспечивается мониторинг силы, прикладываемой к компонентам при их установке, что может сыграть существенную роль в достижении данных целей.

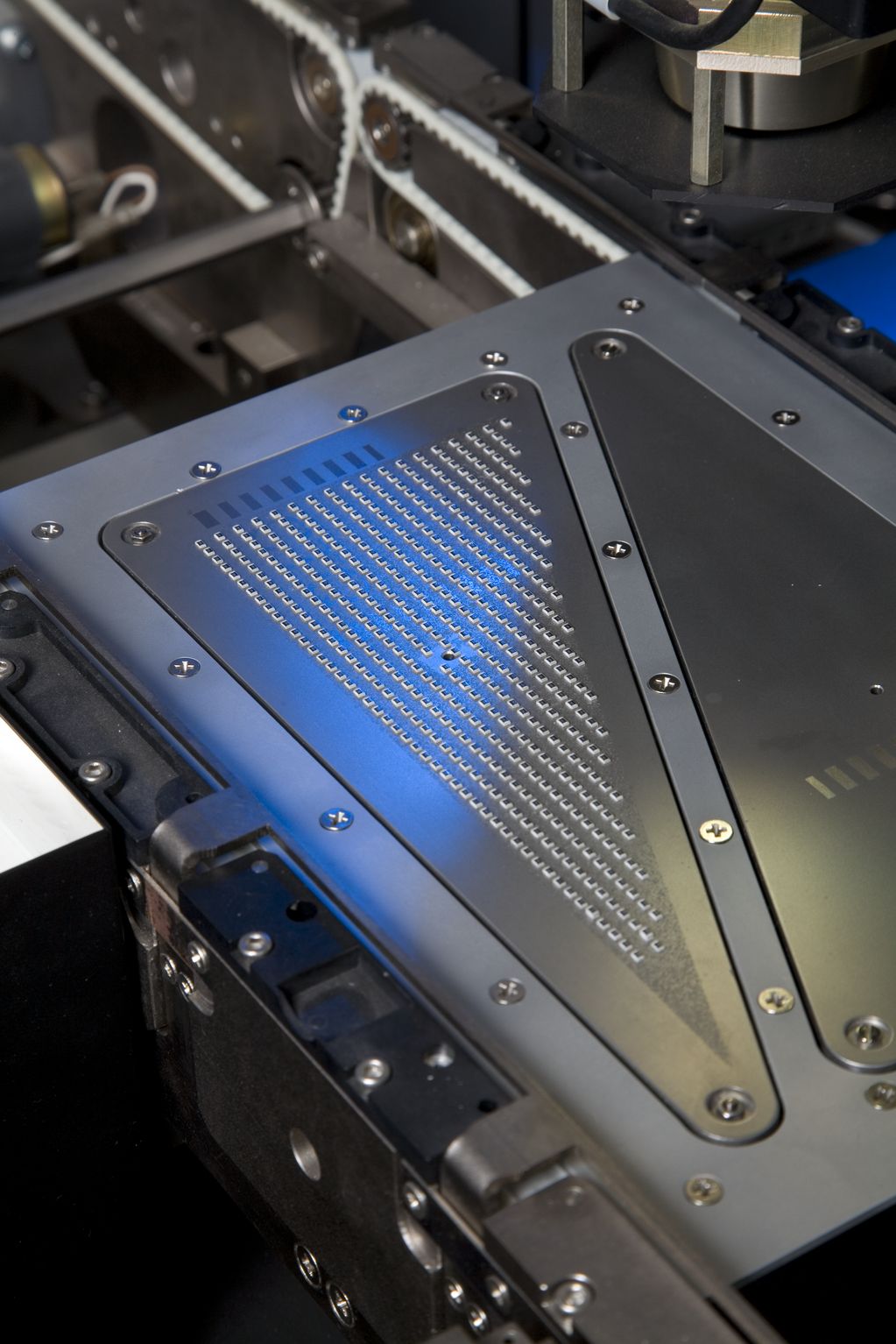

Компания CeTaQ разработала инновационное измерительное устройство, позволяющее точно измерять даже самые малые усилия нажима, возникающие в процессе выполнения операции автоматической установки компонентов. Быстрый и непосредственный анализ реального усилия при установке способен обеспечить ранее обнаружение слабых мест в техпроцессе, что, в свою очередь, помогает избежать повреждений и снизить затраты.

Применяемый компанией CeTaQ метод позволяет выполнить измерение этих конечных усилий, так как устройство проходит по конвейеру в автомат установки компонентов, как будто оно является реальной печатной платой в производстве. С использованием соответствующей управляющей программы установки компонентов, клиент может установить компоненты любых типов, которые он желает проверить. Измерения производятся в обычных производственных условиях в режиме реального времени, как будто происходит процесс заполнения платы в реальном производстве. Дополнительной возможностью, предлагаемой компанией CeTaQ, является оценка других категорий механических измерений – таких, как прикладываемые к компонентам нагрузки при операции разделения групповой панели на отдельные ПП.

Полученные данные могут быть проанализированы с использованием запатентованного компанией CeTaQ программного пакета, с помощью которого может быть создана диаграмма статического распределения усилий при установке, включая циклы время-усилие для одиночных операций установки компонентов. Особенностью данных, предоставляемых ПО от компании CeTaQ, являет то, что с их помощью возможно разбиение статической информации до уровня отдельной установочной головки или насадки.

Преимущества, предоставляемые этим типом данных, позволяют перевести техпроцесс на новый уровень. У компаний-заказчиков есть выбор между приобретением оборудования для использования на своем производстве либо вызвать службу компании CeTaQ по проведению измерений усилий при установке компонентов, которые выполняются квалифицированными инженерами на предприятии заказчика.

Технические параметры устройства измерения CeTaQ: длина составляет 232 мм, ширина – 160 мм; прочие размеры доступны на заказ. Стандартная габаритная высота над уровнем конвейера составляет 1,6 мм, под ним – 11,8 мм. Диапазон измеряемых усилий от 0 до 60 Н, площадь установки 180 см², частота измерений 10 – 9600 Гц.

Более подробная информация – на сайте производителя, компании CeTaQ: www.cetaq.com.

Информация с сайта emsnow.com.
